Воздушный ТЭН, оребренный ТЭН, ТЭНР!

Name: Воздушный ТЭН, оребренный ТЭН, ТЭНР!
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Гладкие и оребрённые трубчатые нагреватели с лентой оребрения. Теплоотдача +25 % к гладкому. От 100 Вт до 5 кВт и выше, напряжение 12–600 В.

Заказать оребрённый ТЭН Бланк заявки

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Россияпроизводство

ТЭН с лентой оребрения, ребристый, ТЭН оребрённый может быть различной формы, мощности, напряжения, длины. Используется в основном под обдувом воздуха, газа и реже в воде. Отличается повышенной теплоотдачей за счёт увеличения поверхности.

Оребрённые воздушные ТЭНы

Зачастую в термовентиляторах используют оребрённые воздушные ТЭНы. Это выглядит как трубка, обёрнутая металлической лентой. Лента плотно подваривается к трубке — для повышенной теплоотдачи. Мощность ребристого ТЭНа рассчитывают исходя из того, что теплоотдача повышается примерно на 25 %.

Сама лента оребрения может быть выполнена из чёрной либо нержавеющей стали (нерж j). Это особенно важно в сырых помещениях. Долговечность ТЭНа может быть значительно выше при использовании нержавеющей трубки и ленты оребрения.

Применение ТЭНа с лентой оребрения:

ТЭН используется в изделиях: тепловентиляторах, тепловых завесах, тепловых пушках, калориферах, покрасочных печах, для нагрева дисков, деталей, обогрев помещений от бытовых до промышленных, печи полимеризации (краска застывает при 200 градусах), нагрев сыпучих сред (песок, земля), для сушки деталей, сушка воздуха в промышленных помещениях, где влажно.

Мощность оребрённого ТЭНа:

Популярные мощности: 0,5 кВт, 1 кВт, 1,2 кВт, 1,5 кВт, 1,7 кВт, 2 кВт, 2,5 кВт, 3 кВт, 4 кВт, 5 кВт.

Мощность любая от 100 ватт, и дальше кратно +50 ватт, т.е. 100, 150, 250, 300, 350 и так далее, зачастую от 0,5 кВт, и далее кратно +0,1 кВт, до 5 кВт может быть больше — всё зависит от среды нагрева оребрённого ТЭНа.

Штуцера, шпильки, вилки, провода, тип вывода оребрённого ТЭНа:

Шпильки м4, м5, м6, м8 — всё что выше м5 можно приварить, ещё типа автомобильных «лепесток» подваривают для удобства крепления к проводу.

g 1/2" (21 мм) — это резьба
М24, М26, М28
М22×1,5, М18×1,5, М16×1,5, М14×1,5

К шпильке можно припаять провод, чтобы удлинить расстояние до подключения, и место контакта изолируют резиной или термоусадкой — например, в камерах оттайки так делают, там сыро, чтобы контакт не попадал в сырость.

При выборе оребрённых ТЭНов или заказе ребристых ТЭН необходимо указать габаритные ограничения, напряжение от 12, 24, 110, 220, 230, 380, 400, 600 вольт, либо под заказ. Необходимые в месте установки размеры и форма. Способы крепежа ТЭНов — это может быть штуцер, пластина. На самой трубке нет напряжения, соответственно можно крепить за трубку, но учитывать что толщина трубки 1–2 мм и можно просто пробить.

Воздушный тэн купить — оребрённые нагреватели воздуха

Мы предлагаем оребрённые ТЭНы и воздушные ТЭНы для профессионального применения. ТЭНы воздушные — это мощные нагреватели с оребрением, которые эффективно прогревают воздух в различных системах. Наши ТЭНы с оребрённой конструкцией обеспечивают максимальную теплоотдачу и долговечность в эксплуатации.

В ассортименте представлены ТЭНы сухие и ТЭНы воздушные оребрённые для широкого спектра задач. ТЭНы для нагрева воздуха идеальны для вентиляционных систем, ТЭНы для печей и ТЭНы для сауны выдерживают высокие температуры без потери эффективности. ТЭНы воздушные оребрённые ТЭНР — популярный выбор для компактных электронагревателей.

Для специального оборудования подойдут патронные ТЭНы, ТЭНы для дистилляторов и ТЭНы для аппаратов. ТЭНы с оребрением также используются как ТЭНы для стиральных машин в воздушных контурах, обеспечивая быстрый и равномерный нагрев. Все модели адаптированы под разные мощности и габариты.

Воздушные ТЭНы поставляются готовыми к монтажу, с возможностью оптовых партий. Подходят для производителей, сервисных центров и торговых компаний.

Если нужно купить ТЭНы воздушные с доставкой по России — обращайтесь. Гарантируем качество, выбор моделей и выгодные условия.

Оребрённый ТЭН (ТЭНР) — трубчатый нагреватель с поперечными металлическими рёбрами, надетыми на несущую трубку с натягом или приваренными к ней. Рёбра увеличивают площадь теплоотдающей поверхности в 10–15 раз по сравнению с гладкой трубкой того же диаметра и длины.

Гладкий воздушный ТЭН (без рёбер) применяется там, где требуется минимальное гидравлическое сопротивление или нагрев загрязнённого воздуха с пылью — рёбра в таких условиях забиваются. Оребрённый ТЭНР эффективнее в чистых и фильтрованных потоках: вентиляция, калориферы, сушка.

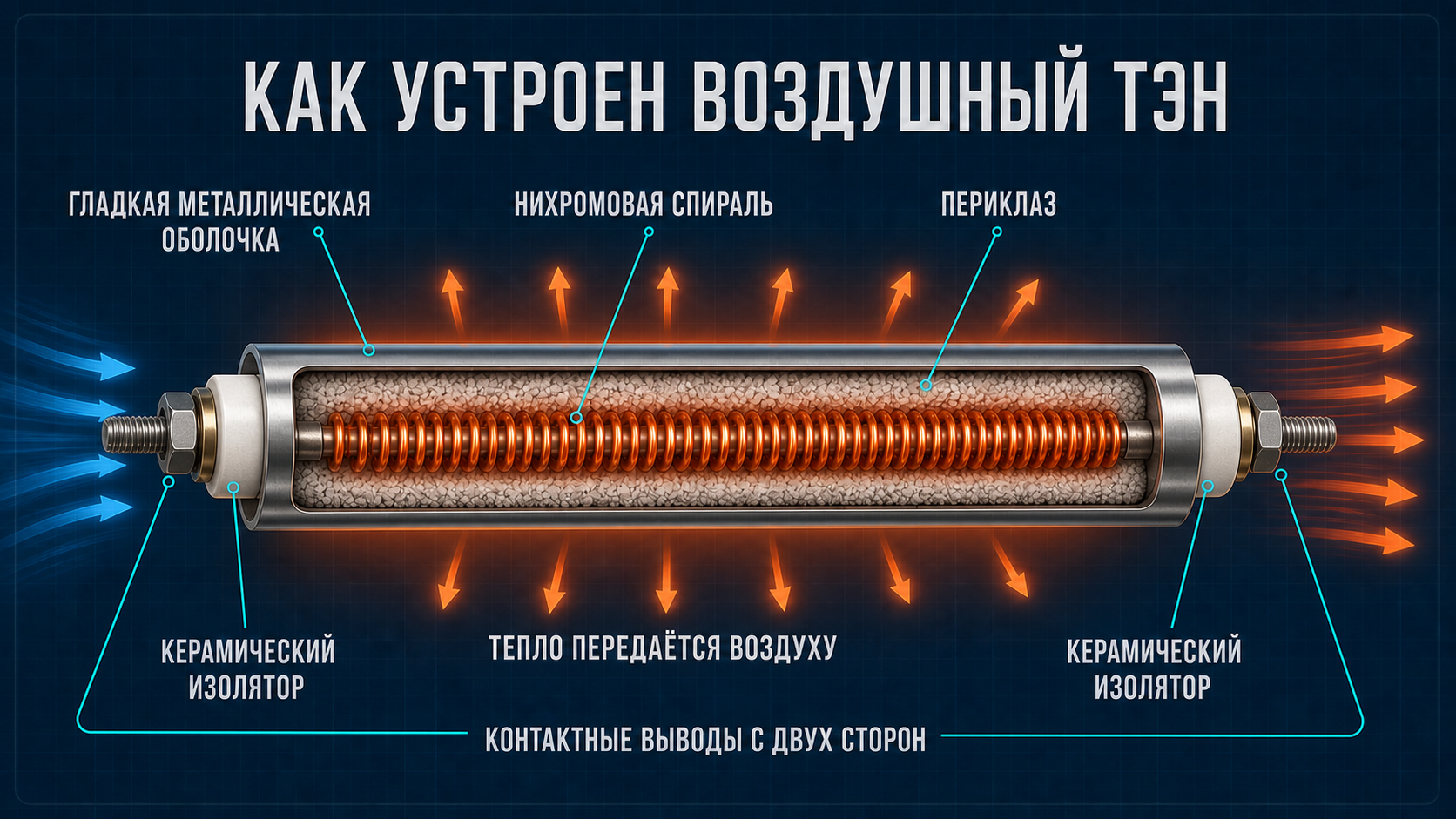

Конструкция аналогична водяному ТЭН: нихромовая спираль в MgO-наполнителе внутри трубки. Отличие — удельная мощность ограничена 1,5–2,5 Вт/см² для воздушной среды (у жидкостных допускается до 8 Вт/см²), так как воздух отводит тепло значительно хуже.

Гладкие и оребрённые: четыре варианта

Гладкий воздушный ТЭН

Трубка без оребрения, диаметр 10–16 мм. Низкое аэродинамическое сопротивление. Применяется при наличии загрязнённого воздуха или где важна минимальная длина нагревательного блока.

ТЭНР со стальными рёбрами

Рёбра из стали Ст.3, шаг 4–6 мм, высота 10–15 мм. Рабочая температура до 450 °C. Дешевле алюминиевого варианта; применяется в промышленных калориферах.

ТЭНР с алюминиевыми рёбрами

Рёбра из сплава АМц методом накатки или посадки. Теплопроводность алюминия в 4 раза выше стали — КПД теплоотдачи выше. Ограничение: температура среды не более 300 °C (алюминий теряет прочность).

ТЭНР с нержавеющими рёбрами

Рёбра 12Х18Н10Т. Для агрессивных газов, влажной среды, пищевых и фармацевтических сушилок. Рабочая температура до 700 °C.

Формы воздушных ТЭНов

Прямой (Ф1)

Стандартная форма. Вставляется в секцию воздуховода или каркас калорифера. Длина активной части 200–1500 мм.

U-образный (Ф2)

Вывода токоподключения на одной стороне. Удобен при боковом монтаже в корпус — нагреватель крепится одной пластиной.

W-образный (Ф3/Ф4)

Три или четыре колена. Максимальная мощность при ограниченной длине секции. Используется в компактных калориферах и тепловых пушках.

Спиральный (Ф9)

Трубка согнута в плоскую спираль. Равномерный обогрев по площади. Редкая форма, изготавливается по чертежу.

Технические параметры ТЭНР

Диаметр трубки (несущей)10 — 16 мм

Мощность0,2 — 4 кВт

Напряжение24, 36, 110, 220, 380 В

Рабочая температурадо 400 °C (воздушная среда)

Удельная мощностьдо 2,5 Вт/см² (оребрение) / 1,0 Вт/см² (гладкий)

Материал рёберСталь Ст.3, алюминий АМц, нержавейка 12Х18Н10Т

Шаг рёбер3 — 10 мм

Высота рёбер8 — 20 мм

СтандартГОСТ 13268-88, ТУ производителя

Маркировка воздушных ТЭНов и ТЭНР

ТЭНР 120 А13/2,0 J 220 ф1 Оребрённый · длина 1200 мм · Ø 13 мм · 2 кВт · нержавейка (J) · 220 В · прямой (ф1)

ТЭНР 60 А13/1,0 P 220 ф2 Оребрённый · длина 600 мм · Ø 13 мм · 1 кВт · углеродистая сталь (P) · 220 В · U-образный (ф2)

ТЭНР — с лентой оребрения. Материал рёбер указывают дополнительно: ст. — сталь, ал. — алюминий, нж. — нержавейка. Шаг рёбер 2–6 мм.

Вопросы и ответы

В чём разница между воздушным и водяным ТЭН?

Конструктивно они идентичны, но воздух отводит тепло в 50–100 раз хуже воды. Поэтому удельная мощность воздушного ТЭН — не более 1,5–2,5 Вт/см² против 4–8 Вт/см² для водяного. Превышение лимита приводит к перегреву оболочки и быстрому выходу из строя. Материал оболочки воздушных ТЭН — обычно нержавеющая или жаростойкая сталь.

Что такое оребрение и зачем оно нужно?

Поперечные рёбра — это металлические пластины (сталь или алюминий), плотно посаженные на несущую трубку. Они многократно увеличивают площадь контакта нагревателя с воздушным потоком. Оребрение повышает теплоотдачу в 10–15 раз, что позволяет разместить в стандартной секции вентустановки в несколько раз большую мощность.

До какой температуры работают стальные и алюминиевые рёбра?

Стальные рёбра (Ст.3) — до 450 °C, нержавеющие — до 700 °C. Алюминиевые рёбра (АМц) ограничены 300 °C: выше этой температуры алюминий резко теряет прочность и ребро начинает деформироваться. Для сушильных камер и промышленных калориферов с высокими температурами используют стальное или нержавеющее оребрение.

Какой шаг рёбер выбрать?

Малый шаг (3–4 мм) — максимальная площадь поверхности, но высокое гидравлическое сопротивление и склонность к засорению пылью. Шаг 6–10 мм — компромисс для систем с умеренно загрязнённым воздухом. Если воздух содержит волокна, опилки или жиры — лучше гладкий ТЭН или шаг не менее 10 мм.

Можно ли использовать ТЭНР в вентиляционной приточной установке?

Да, это одно из основных применений. Нагреватели монтируются в воздуховод перпендикулярно потоку. Важно обеспечить скорость потока воздуха не менее 2–3 м/с — при меньших скоростях ТЭН перегревается. Рекомендуется термостатическая защита с отсечкой при температуре > 60 °C на выходе.

Почему у меня ТЭНР перегорает в сушильной камере?

Три наиболее вероятные причины: 1) удельная мощность завышена — снизьте до 1,5 Вт/см²; 2) скорость потока воздуха мала — менее 1 м/с; 3) камера не герметична, ТЭН работает с перегревом из-за конвекционного застоя. Проверьте также, что напряжение в сети не превышает номинал ТЭН более чем на 10%.

Заказ в Россия

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Россия — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
