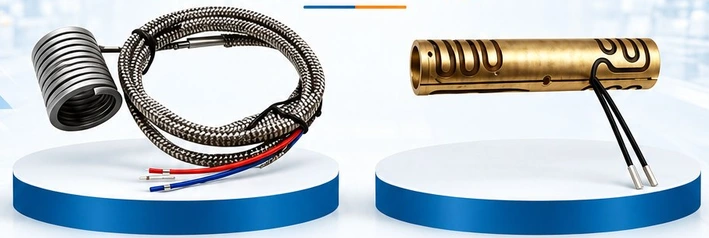

Спиральные нагреватели

Name: Спиральные нагреватели
Brand: ТЭН-Миасс

Для сопел ТПА и горячеканальных систем. Открытая навивка, кожух, литой или латунный корпус, исполнения с фиксатором и нагреватели коллекторов. Подбор по чертежу, маркировке или образцу.

Рассчитать спиральный нагреватель→ WhatsApp↗ Telegram↗ 8 (351) 751-28-59 · бесплатно по РФ↗

Что такое спиральный нагреватель для сопла

Компактный электрический нагреватель для сопел термопластавтоматов и узлов горячеканальных систем. Нагревательный элемент навивают по заданному диаметру либо размещают в кожухе или теплопроводном корпусе. Для коллекторов применяют формованные элементы и сборные нагревательные узлы.

Подбираем конструкцию под оборудование, посадочное место и режим работы. Это не открытая проволочная спираль для печи и не универсальная замена любому хомутовому ТЭНу.

Виды и исполнения

8 вариантов исполнения

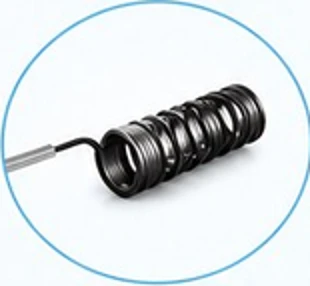

Спиральный нагреватель

Навивка по диаметру сопла. Геометрию, шаг и длину зоны нагрева согласовываем по чертежу.

Подобрать исполнение →

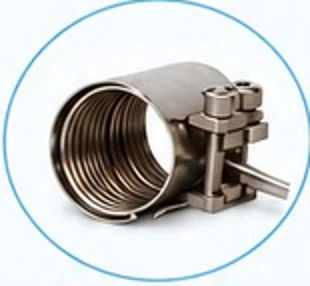

Нагреватель с кожухом

Спиральный элемент в защитном кожухе. Посадку и способ крепления подбираем под узел оборудования.

Подобрать исполнение →

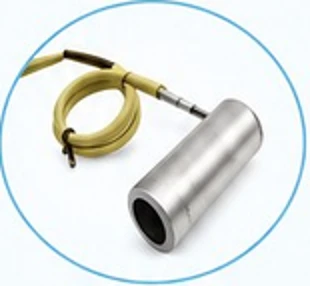

Нагреватель в литом корпусе

Корпус распределяет тепло по нагреваемой поверхности. Размеры и конфигурация — по техническому заданию.

Подобрать исполнение →

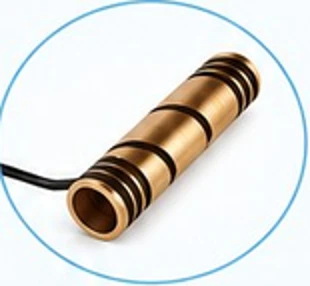

Нагреватель в латунном корпусе

Исполнение для цилиндрических зон нагрева. Диаметр, длину и расположение выводов согласовываем перед заказом.

Подобрать исполнение →

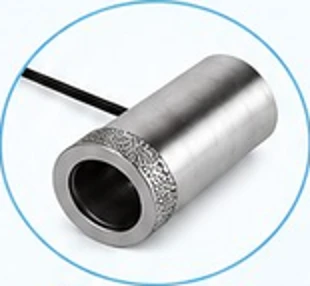

Нагреватель с фиксатором

Конструкция с креплением для установки на сопло. Для подбора нужны посадочные размеры и фото узла.

Подобрать исполнение →

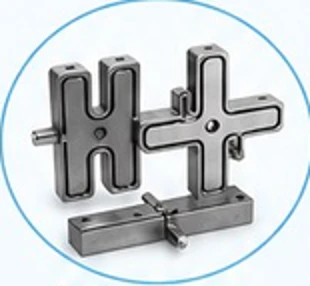

Нагреватель коллектора в сборе

Нагревательный узел под геометрию горячеканального коллектора. Состав и расположение зон — по чертежу.

Подобрать исполнение →

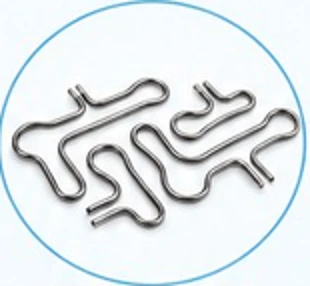

Нагреватели коллекторов

Формованные элементы для размещения в пазах коллектора. Повторяемая геометрия определяется чертежом.

Подобрать исполнение →

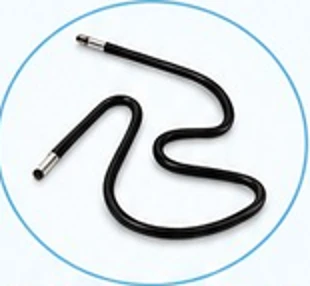

Гибкий трубчатый нагреватель

Элемент для сложного контура. Допустимые радиусы и возможность формовки зависят от конкретного исполнения.

Подобрать исполнение →

Иллюстрации показывают варианты конструкции. Точное исполнение и возможность изготовления согласовываем по параметрам вашего оборудования.

Параметры для подбора

Чтобы рассчитать спиральный нагреватель, приложите чертёж, эскиз или фото с линейкой и укажите:

Посадочные размеры

Диаметр сопла, длина зоны нагрева, доступный наружный габарит. Для коллектора — чертёж пазов и контура.

Электрические параметры

Мощность в ваттах и напряжение по маркировке или паспорту оборудования. Неизвестные значения отметьте в заявке.

Температура и условия

Рабочая температура узла, режим нагрева, материал сопла или коллектора и особенности теплоотвода.

Датчик температуры

Наличие и тип термопары, её расположение и схема подключения к регулятору.

Выводы и крепление

Длина и направление проводов, защита кабеля, разъём, кожух и способ фиксации.

Оборудование и количество

Модель ТПА или горячеканальной системы, маркировка старого элемента и требуемая партия.

Цена и срок — по расчёту.

После проверки размеров и режима работы согласуем конструкцию, стоимость и срок поставки. Универсальные значения мощности и температуры для всех вариантов не указываем: они зависят от конкретного изделия.

Отправить параметры на расчёт

Применение

Нагрев сопел термопластавтоматов и литьевого оборудования.
Поддержание температуры в соплах горячеканальных пресс-форм.
Нагрев коллекторов и распределительных узлов горячеканальных систем.
Замена штатного элемента по согласованным размерам и электрическим параметрам.

Для стабильной работы важны контакт с нагреваемой поверхностью, корректное размещение датчика и совместимый регулятор температуры. Возможность изменения формы уже готового нагревателя предварительно согласовывается.

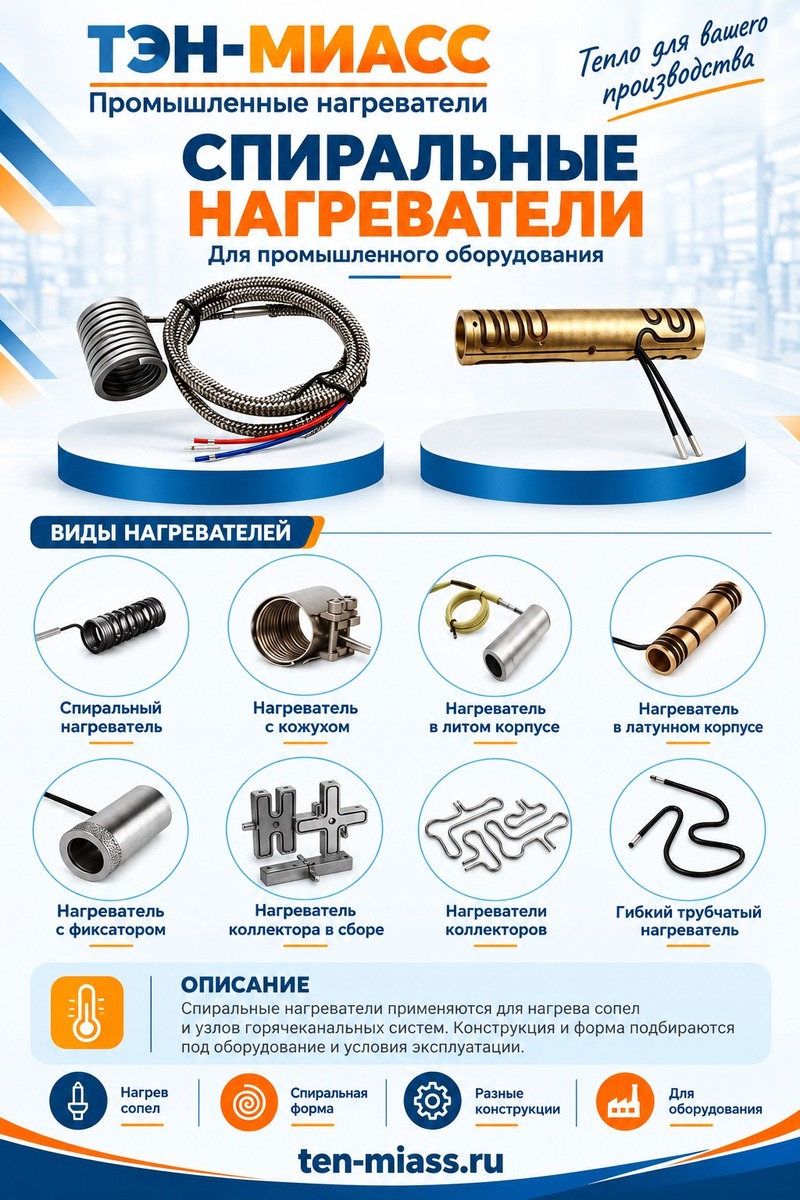

Каталог спиральных нагревателей

Обзор конструкций с русскими подписями. Нажмите на изображение, чтобы открыть его целиком.

Вопросы и ответы

Чем спиральный нагреватель отличается от хомутового?

У спирального нагревателя элемент навит вокруг сопла или размещён в специальном корпусе. Хомутовый нагреватель — отдельная конструкция с кольцевым корпусом. Взаимозаменяемость проверяют по посадке, мощности и условиям работы.

Можно подобрать замену по фото?

Фото помогает определить конструкцию. Для точного подбора нужны маркировка, размеры, мощность, напряжение, рабочая температура и данные о датчике. Если маркировка утрачена, приложите чертёж или образец.

Какая мощность и рабочая температура?

Единого значения для всех исполнений нет. Мощность и допустимая температура зависят от размеров, материалов, теплоотвода и конструкции. Параметры подтверждаем для согласованного изделия.

Как узнать цену и срок?

Пришлите параметры, количество и чертёж или фото. Цена и срок рассчитываются после согласования конструкции; иллюстрации не являются перечнем складского наличия.

Заказ в России

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Россию — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
