Латунные нагреватели: плоские и кольцевые

Name: Латунные нагреватели: плоские и кольцевые
Brand: ТЭН-Миасс

Плоские нагреватели для контактного нагрева металлических поверхностей и кольцевые — для сопел и цилиндрических узлов. Подбор по размерам, мощности, напряжению и условиям установки.

Запросить расчёт→ WhatsApp↗ Telegram↗ 8 (351) 751-28-59↗

Два исполнения для разных поверхностей

Латунные электронагреватели передают тепло металлическому узлу через плотный контакт. Для плоской поверхности выбирают пластину, для цилиндрической — кольцо с подходящей посадкой. Форма корпуса определяет способ установки, но сама по себе не задаёт мощность или допустимую температуру.

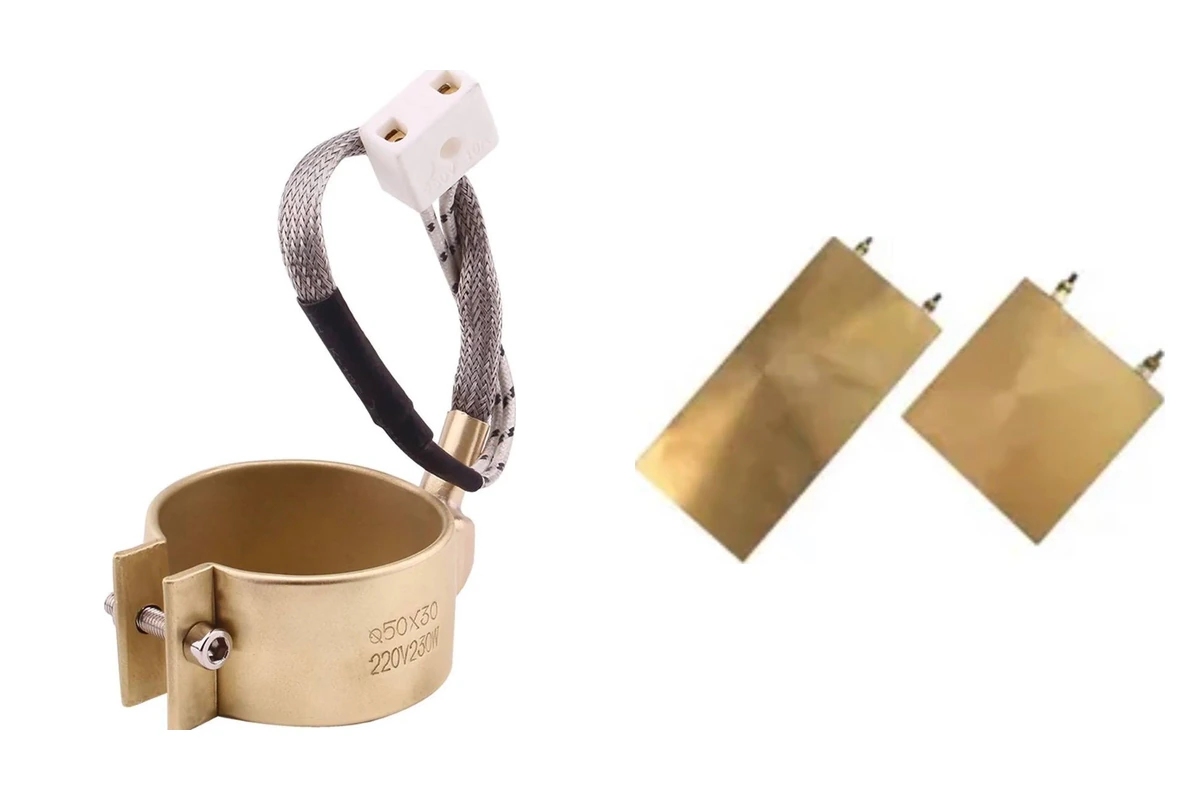

Плоские и кольцевые латунные нагреватели

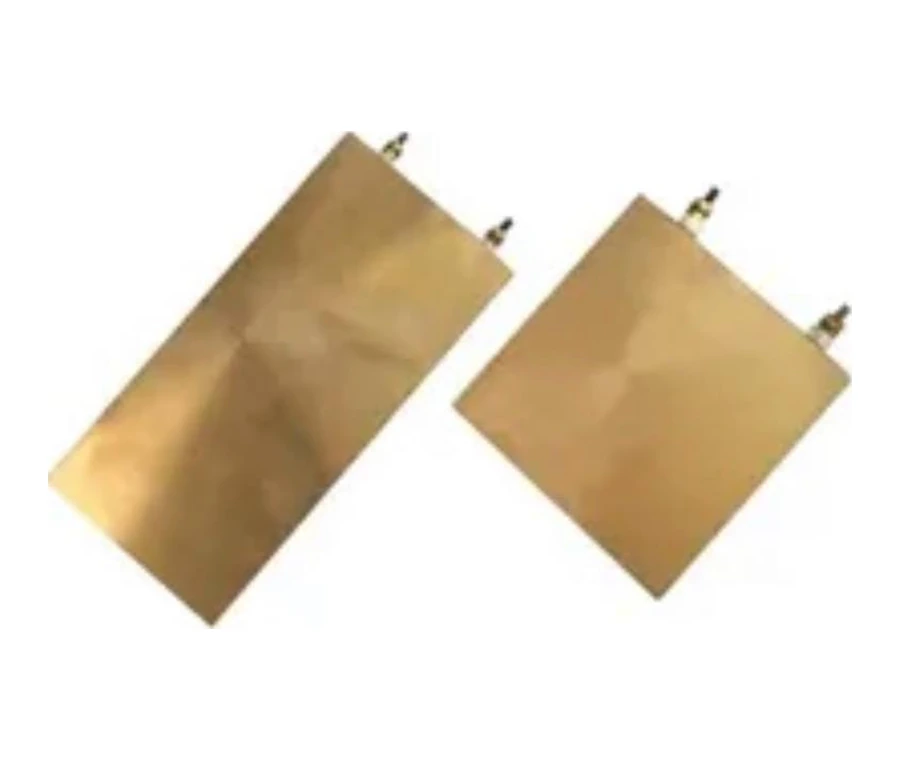

Плоские прямоугольные латунные нагреватели с контактными выводами

Плоские латунные нагреватели

Прямоугольные нагревательные элементы для контакта с плоскими металлическими поверхностями: плитами, оснасткой, рабочими узлами технологического оборудования.

Подбор по длине, ширине и толщине корпуса.
Отверстия, вырезы и способ прижима — по чертежу узла.
Расположение и тип контактных выводов согласуются при заказе.

Для замены нужны размеры рабочей поверхности и сведения о креплении. Пластина должна прилегать к нагреваемой детали без перекоса; допустимый прижим определяется конструкцией.

На фото — примеры плоского исполнения. Размеры и электрические параметры этих пластин по фотографии не определяются.

Подобрать плоский нагреватель →

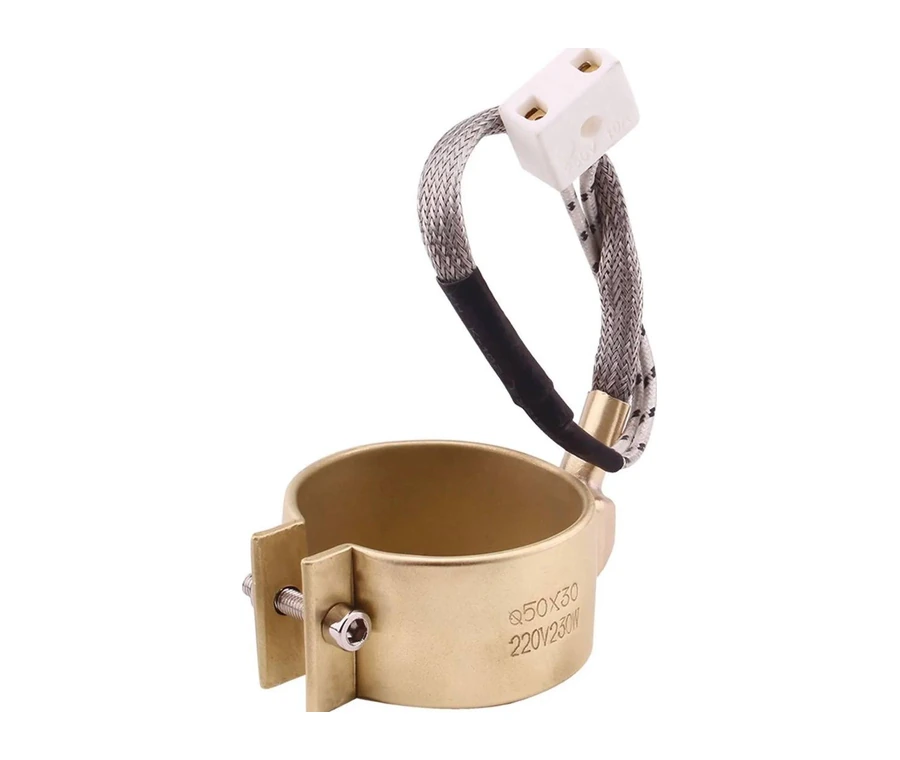

Латунный кольцевой нагреватель с разрезом, стяжным болтом и проводами в металлической оплётке

Кольцевые латунные нагреватели

Кольцевое исполнение для наружного контактного нагрева сопел, втулок и других цилиндрических узлов. Посадку, ширину кольца и выводы подбирают под оборудование.

Основные размеры — внутренний диаметр и осевая ширина.
Разрез и стяжное крепление обеспечивают установку на цилиндрическую поверхность.
Важно учесть положение болта, выводов и доступ для монтажа.

Такие нагреватели применяют, в частности, на соплах термопластавтоматов. Взаимозаменяемость подтверждают по размерам и электрическим характеристикам, а не только по внешнему виду.

Маркировка на фото относится только к показанному образцу: Ø50×30 мм, 220 В, 230 Вт. Это не параметры всех кольцевых нагревателей.

Подобрать кольцевой нагреватель →

Что прислать для подбора

Геометрия и установка

Для плоского исполнения: длина × ширина × толщина, отверстия, вырезы, способ прижима. Для кольцевого: внутренний диаметр × осевая ширина, разрез, крепление и свободное место вокруг узла.

Мощность и напряжение

Укажите значения с маркировки или паспорта оборудования. При новом проекте нужны требуемая температура, размеры и материал нагреваемой детали, условия теплоотдачи.

Выводы и управление

Тип, длина и направление выводов; расположение клемм. Отдельно укажите наличие датчика температуры, его тип и схему подключения регулятора.

Условия работы и комплектность

Рабочая температура, среда, вероятность попадания расплава или жидкости, длительность включения. Нужны также количество изделий, город доставки и требования к документам.

Для повторного заказа достаточно начать с фото маркировки и чертежа или размеров штатного нагревателя. Если маркировка стёрлась, приложите фотографии со всех сторон и данные оборудования — недостающие параметры уточним до согласования.

Что важно проверить перед заказом

Латунный корпус не означает одинаковые характеристики. Предельная температура, удельная мощность, герметичность и стойкость к загрязнениям зависят от конкретной конструкции. По фотографии эти свойства не подтверждаются.

Убедитесь, что размеры измерены по посадочной поверхности, а не только по наружному контуру. Для кольца критичен внутренний диаметр; для пластины — рабочая плоскость и расположение крепежа. Воздушный зазор ухудшает передачу тепла и может привести к локальному перегреву.

Перед установкой согласуйте режим регулирования и защиту от перегрева. Подключение, защитное заземление и проверку изоляции выполняют по документации оборудования. Возможность контакта с жидкостью или расплавом подтверждают отдельно; металлический корпус не является доказательством герметичности.

Заказ в России: стоимость и условия

Подбор и расчёт — по запросу.

Направьте размеры, мощность, напряжение и фотографии либо чертёж. Проверим возможность изготовления или поставки нужного исполнения; цену, срок и комплектность подтвердим после согласования задания.

Размеры на фотографиях приведены как пример, а не как готовая складская линейка. Для индивидуального исполнения не заявляем фиксированную стоимость или универсальный срок без проверки параметров.

Отправить заявку с фото или чертежом →

Почему ТЭН-Миасс

Подбор под посадочное место

Проверяем размеры, крепление и расположение выводов до согласования исполнения.

Согласованные параметры

Мощность, напряжение, температурный режим и комплектность фиксируются для конкретного заказа.

Частые вопросы

Чем плоский латунный нагреватель отличается от кольцевого?

Плоский рассчитан на контакт с плоской металлической поверхностью. Кольцевой охватывает цилиндрический узел. Выбор определяется формой посадки, способом крепления и условиями теплоотдачи.

Как правильно указать размеры кольцевого нагревателя?

Укажите внутренний диаметр и осевую ширину кольца, положение разреза, крепления и выводов. Отдельно приложите мощность и напряжение с маркировки. Наружный диаметр не заменяет посадочный размер.

Можно ли заказать нагреватель по фото или образцу?

Фото или образец помогают определить конструкцию. Для согласования замены также нужны посадочные размеры, мощность, напряжение и условия работы. Возможность выполнения подтверждается после проверки этих данных.

Какая максимальная температура у латунных нагревателей?

Единого значения для всей категории нет. Допустимую температуру подтверждают для конкретного исполнения с учётом изоляции, выводов, мощности и теплоотдачи в оборудование.

Что означает маркировка 50×30, 220 В, 230 Вт на фотографии?

Она относится к показанному кольцевому образцу: внутренний диаметр 50 мм, осевая ширина 30 мм, питание 220 В и мощность 230 Вт. Эти значения нельзя переносить на все изделия категории.
