Керамические плоские пластины с нихромовой спиралью в каналах

Name: Керамические плоские пластины с нихромовой спиралью в каналах
Brand: ТЭН-Миасс

Плоские нагревательные элементы: нихромовая спираль размещена в каналах керамической пластины. Подбор по размерам, мощности, напряжению и условиям нагрева.

Запросить расчёт→ WhatsApp↗ Telegram↗ 8 (351) 751-28-59 · бесплатно по РФ↗

Устройство и принцип работы

Нагревательный элемент состоит из плоского керамического основания с каналами, в которых размещена нихромовая спираль. При прохождении тока спираль выделяет тепло; керамика удерживает проводник и обеспечивает его электрическую изоляцию в предусмотренных конструкцией местах. Геометрию каналов, размещение спирали и выводов согласуют с устройством оборудования.

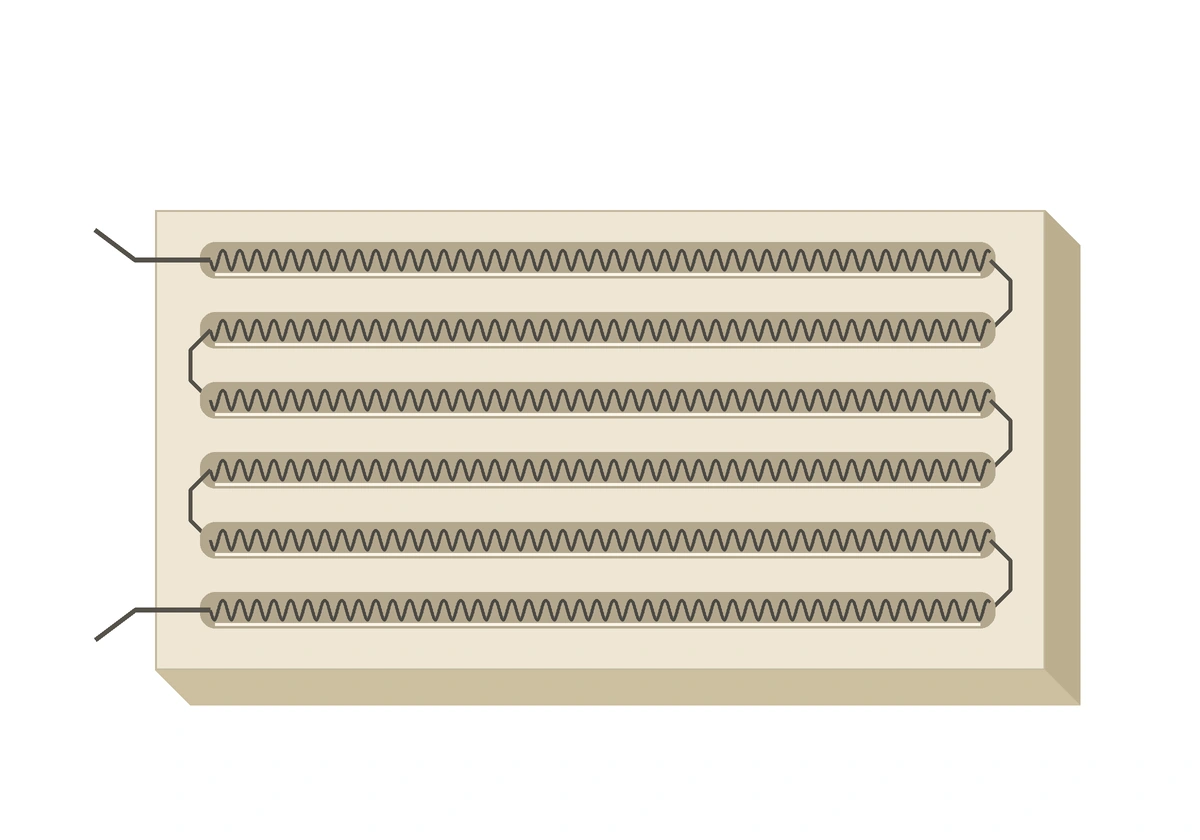

На главном изображении показана схема конструкции, а не фотография готового изделия. Схема не задаёт размеры, количество каналов или схему электрического соединения для конкретного заказа.

Варианты исполнения

Отдельная плоская пластина

Керамическое основание со спиралью в каналах для установки в предусмотренное посадочное место. Размеры, толщина, крепление и выводы — по заданию.

Комплект пластин для камеры

Несколько согласованных элементов для стенок, дна или свода нагревательной камеры. Состав комплекта и соединение секций определяют по конструкции печи.

Технические параметры для подбора

Размеры и монтаж

Длина, ширина и толщина пластины; число и расположение каналов; посадочные размеры, крепление, положение выводов.

Электрические параметры

Рабочее напряжение, требуемая мощность, число секций и схема соединения. Для замены — сопротивление исправного элемента или данные маркировки.

Спираль и керамика

Марка нихрома, диаметр проволоки и геометрия спирали, материал керамического основания. Параметры уточняют по чертежу и температурному режиму.

Рабочие условия

Температура камеры и нагреваемого изделия, среда, непрерывный или циклический режим, скорость разогрева и способ регулирования.

Исходные данные для замены

Фото старой пластины с обеих сторон, фото выводов и маркировки, эскиз с размерами и модель оборудования.

Комплектность

Количество пластин, необходимость спиралей, соединителей и креплений. Датчики, регулятор и прочие компоненты согласуются отдельно.

Отправить чертёж или фото на расчёт

Применение

Плоские керамические элементы со спиралями в каналах применяют в конструкциях электрических печей, термокамер и лабораторных нагревательных установок, рассчитанных на такой тип нагревателя. Пластины могут образовывать нагреваемые поверхности камеры или входить в состав блочного узла.

Это не металлический плоский ТЭН и не сплошная керамическая ИК-панель. Совместимость с существующей установкой определяется конструкцией, электрическими параметрами и рабочим режимом.

Пример блочной компоновки

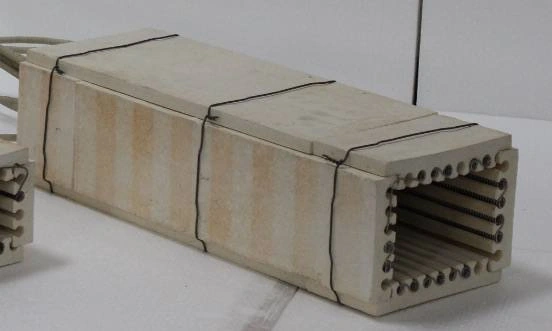

Керамический нагревательный блок с прямоугольной полостью и спиралями — Блочная конструкция на предоставленном фото. Она показана как пример компоновки камеры, а не как фотография отдельной плоской пластины. Материал спиралей и электрические параметры конкретного блока по фото не определяются.

Что учесть при установке

Спираль в каналах не следует считать герметично закрытым проводником. При монтаже учитывают электрические зазоры, защиту от прикосновения, крепление без механического перенапряжения керамики и расширение нагретых деталей. Допустимую температуру определяют для всей конструкции, а не только по материалу спирали.

Подключение и размещение датчиков выполняют по проекту оборудования. Для существующей печи важно сохранить расчётную мощность секций и предусмотренное распределение нагрева.

Стоимость и заказ

Подбор и расчёт — по запросу.

Направьте чертёж, эскиз или фотографии с размерами. Проверим возможность изготовления или поставки пластины, спирали либо комплекта. Мощность, напряжение, рабочую температуру, цену и срок подтвердим после согласования задания.

Готовый типоразмер, наличие и фиксированная стоимость на этой странице не заявлены. Для повторного заказа приложите маркировку или данные ранее согласованного изделия.

Вопросы и ответы

Можно ли заказать пластину со спиралью по образцу?

Возможность выполнения проверяется по образцу, эскизу или чертежу. Нужны габариты, каналы, выводы, напряжение, мощность и условия работы.

Можно ли заменить только нихромовую спираль?

Возможность замены оценивают после проверки состояния керамики, размеров каналов и электрических параметров. Новую спираль нельзя подбирать только по внешнему сходству.

Какую температуру выдерживает нагреватель?

Единую температуру для всех исполнений указать нельзя. Она зависит от керамики, нихрома, нагрузки на спираль, среды и конструкции камеры; допустимый режим согласуется для конкретного изделия.
