Водяные и масляные ТЭНы на заказ

Изготовим ТЭН под ваш бак, бойлер или калорифер. Мощность 0,4–10 кВт, ГОСТ 13268-88, оболочка из нержавейки, меди или углеродистой стали. Срок расчёта подтвердим после проверки исходных данных.

Можно без чертежа — достаточно фото и посадочного размера.

от 1 шт.минимальная партия
По договоруусловия гарантии
Производствофото и видео цеха
ГОСТ13268-88
По вашим данным
подбор и расчёт исполнения
Водяной ТЭН из нержавеющей стали со штуцером G1/2 Водяной ТЭН по вашим размерам

Подберём материал оболочки, мощность и посадочное место.

Куда нужен ТЭН? В бак и бойлер · Масло и мазут · Замена по образцу ↓
Чертёж необязателен

Что измерить для точного расчёта

Снимите монтажную длину, диаметр трубки и посадочный размер — или пришлите фото с линейкой.

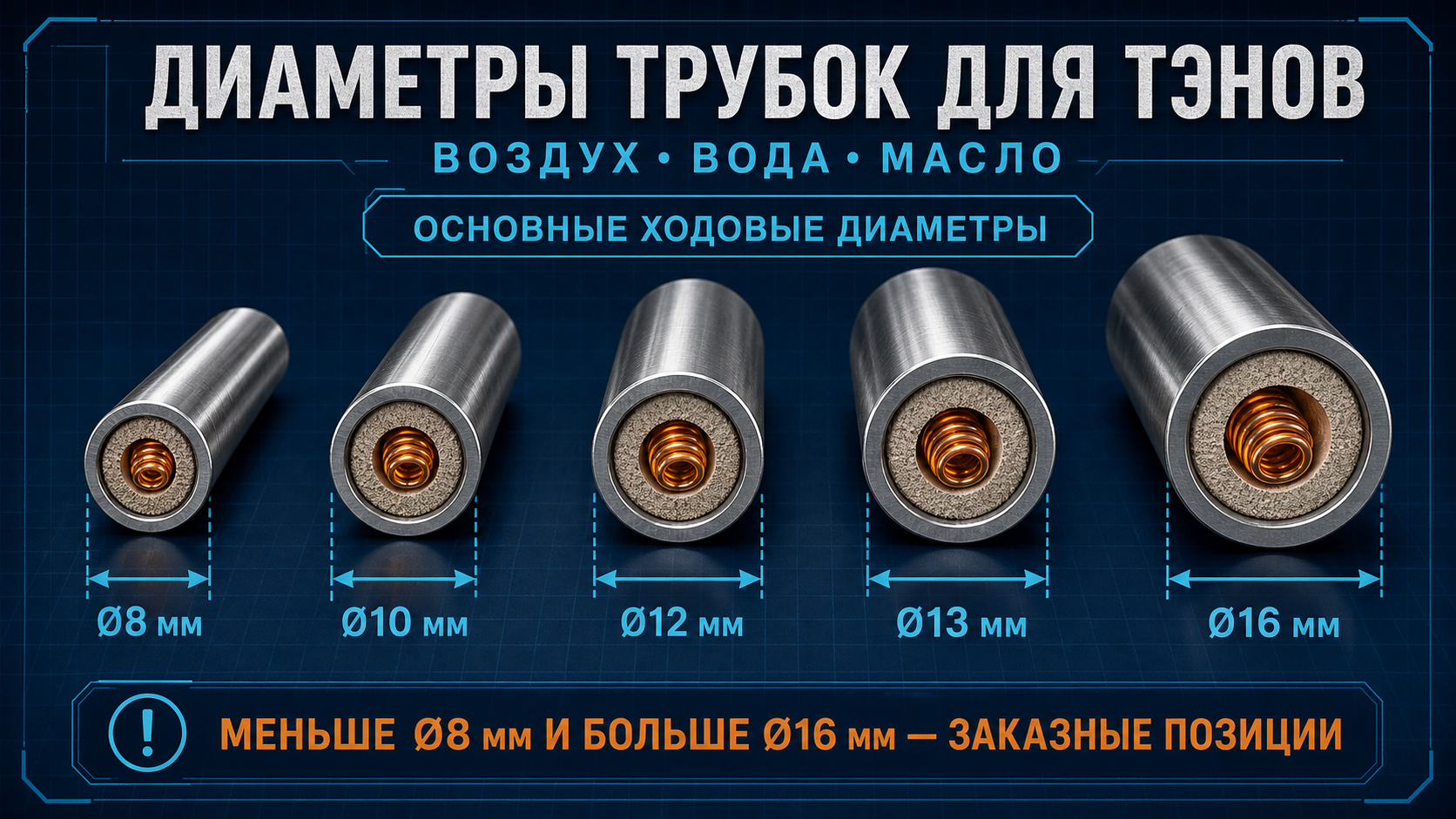

Диаметры трубок водяных ТЭН: 8,5, 10, 13 и 16 мм — что измерить для заказа

Нажмите на схему, чтобы открыть её крупно.

Всего три шага

Как получить расчёт

Для предварительной оценки достаточно фото и посадочного размера.

1

Пришлите данные

Фото или чертёж, посадочный размер, мощность и напряжение. Чего-то нет — уточним сами.

→
2

Инженер рассчитает

Подберёт материал оболочки, ваттную нагрузку, монтажную длину и посадку под вашу среду.

→
3

Получите предложение

Стоимость, срок изготовления, чертёж на согласование и вариант доставки.

Можно без готового чертежа. Начните с фото и посадочного размера.

Запросить расчёт

Оставить заявку

После получения заявки уточним параметры. Срок предварительного расчёта подтвердим после проверки исходных данных.

Что передать для расчёта

Для замены: фото маркировки и изделия с линейкой, монтажная длина, диаметр трубки и посадочный размер. Для нового подбора: состав и температура среды, мощность и напряжение. Если данных нет — отметьте это.

Подключение: укажите напряжение, схему и условия у выводов. Исполнение контактов, проводов и защиты подключения согласуем под конкретное изделие и оборудование.

Параметры на странице описывают отдельные варианты, а не одинаковые предельные возможности всех серий. Нестандартные размеры и режимы рассматриваем по чертежу; возможность изготовления подтверждаем в предложении.

Для предложения — необязательно

В предложении уточним стоимость партии, изготовление, доставку, условия гарантии и доступный комплект документов. Фото и видео производства. Наличие конкретных сертификатов подтверждаем под исполнение.

Укажите телефон или e-mail. Поле, отмеченное *, обязательно.

Технические возможности

Ключевые параметры водяного ТЭНа

Основа расчёта — мощность, напряжение, ваттная нагрузка и материал оболочки под вашу среду.

0,4–10 кВтмощность под задачу
220 / 380 Внапряжение
10–15 Вт/см²ваттная нагрузка для воды
Ø8,5–16 ммдиаметр трубки
Как выбрать

Как подобрать водяной ТЭН

Правильный ТЭН — не самый мощный, а подобранный под три вещи: нагрузку на оболочку, материал и посадку.

Ваттная нагрузка

Для воды под давлением закладывают 10–15 Вт/см². Задерёте мощность на короткой трубке — поверхность перегреется даже в воде. Считаем под ваш объём и напряжение.

Материал оболочки

Материал оболочки подбираем по составу среды, её концентрации, температуре и режиму нагрева. AISI 304, AISI 316, 12Х18Н10Т, медь и углеродистая сталь не взаимозаменяемы для любой жидкости. Совместимость подтверждаем для конкретных условий; образование накипи учитываем при расчёте и обслуживании.

Посадочное место

Контактная шпилька, штуцер G1/2, метрическая резьба или фланец. От посадки зависит, встанет ли элемент в ваш бак без переделок.

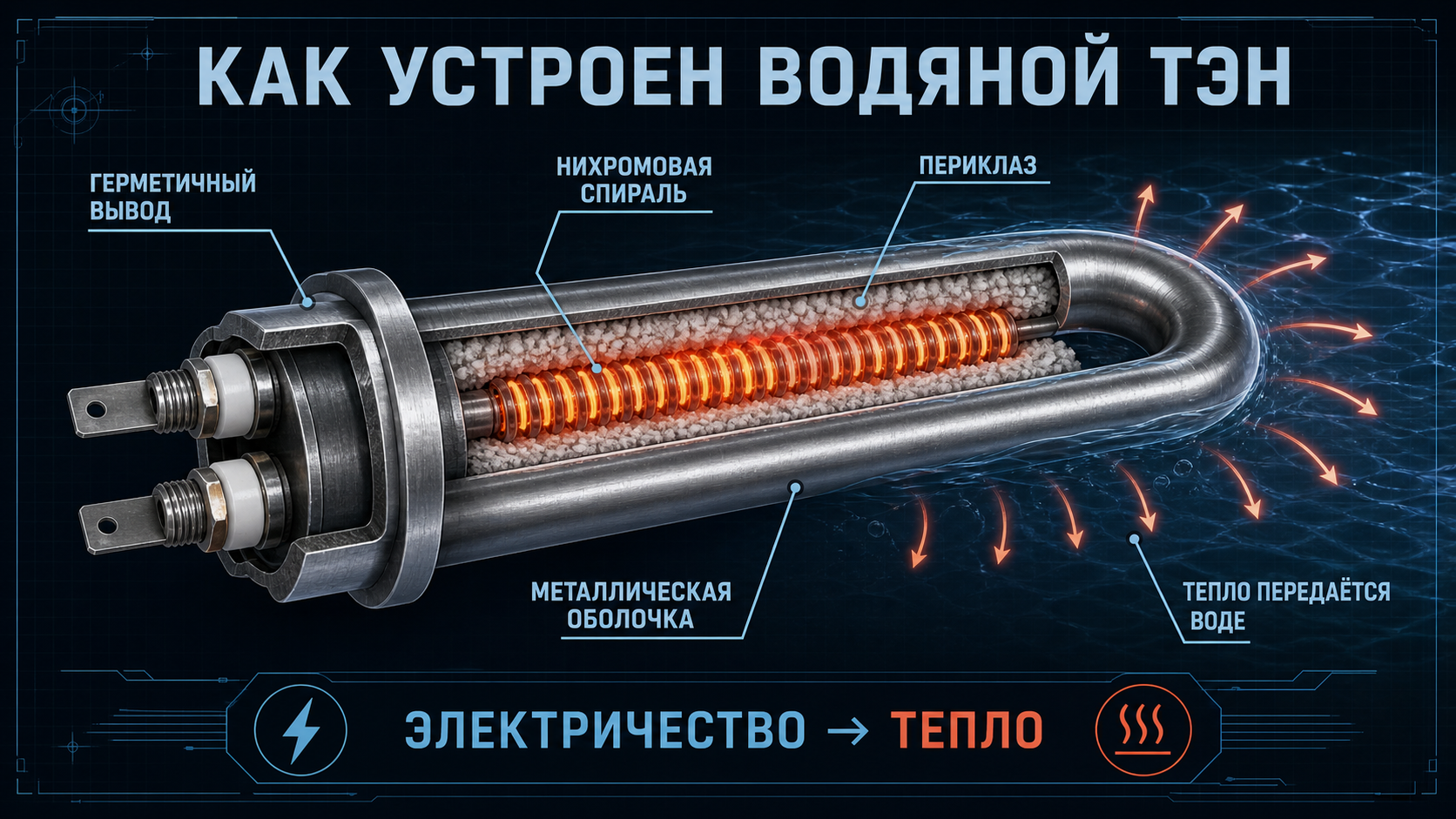

Устройство водяного ТЭН в разрезе: трубка, спираль, периклаз, выводы
Устройство

Как устроен водяной ТЭН

В металлическую трубку запрессована спираль из проволоки высокого сопротивления и засыпана периклазом. Оболочка отдаёт тепло среде, спираль со средой не контактирует.

Активная часть греет воду, а холодные концы выводят контакты наружу под посадочный узел.

1Активная часть отдаёт тепло воде или маслу.
2Холодные концы проходят через стенку бака к клеммам.
3Периклаз изолирует спираль от оболочки.
Материал под среду

Из чего делать оболочку

Оболочку выбирают по воде и режиму. От материала зависит стойкость к коррозии и накипи.

СредаМатериал оболочкиПочему так
Питьевая и обычная водаНержавейка AISI 304 (стандарт)Наш базовый материал, стойкость к коррозии
Агрессивная среда, хлоридыНержавейка AISI 316Совместимость зависит от состава, концентрации и температуры среды
Быстрый нагрев водыМедьВысокий теплоотвод
Масло, мазут, мягкая водаУглеродистая сталь С10Самый дешёвый, среда неагрессивная
Пар, слабоагрессивные средыНержавейка 12Х18Н10Т (цельнотянутая)Титан (буква Т) защищает сварные швы от коррозии
Посадка и монтаж

Как ТЭН крепится в баке

Посадочный узел повторяем один в один — тогда элемент встаёт без переделки бака.

✓Контактная шпилька, штуцер G1/2 или фланец — по вашему узлу.
✓Для 380 В укажите схему: звезда или треугольник.
✓Сгорел старый ТЭН без чертежа — пришлите фото или образец, снимем размеры.
✓При жёсткой воде закладываем запас по ваттной нагрузке против накипи.

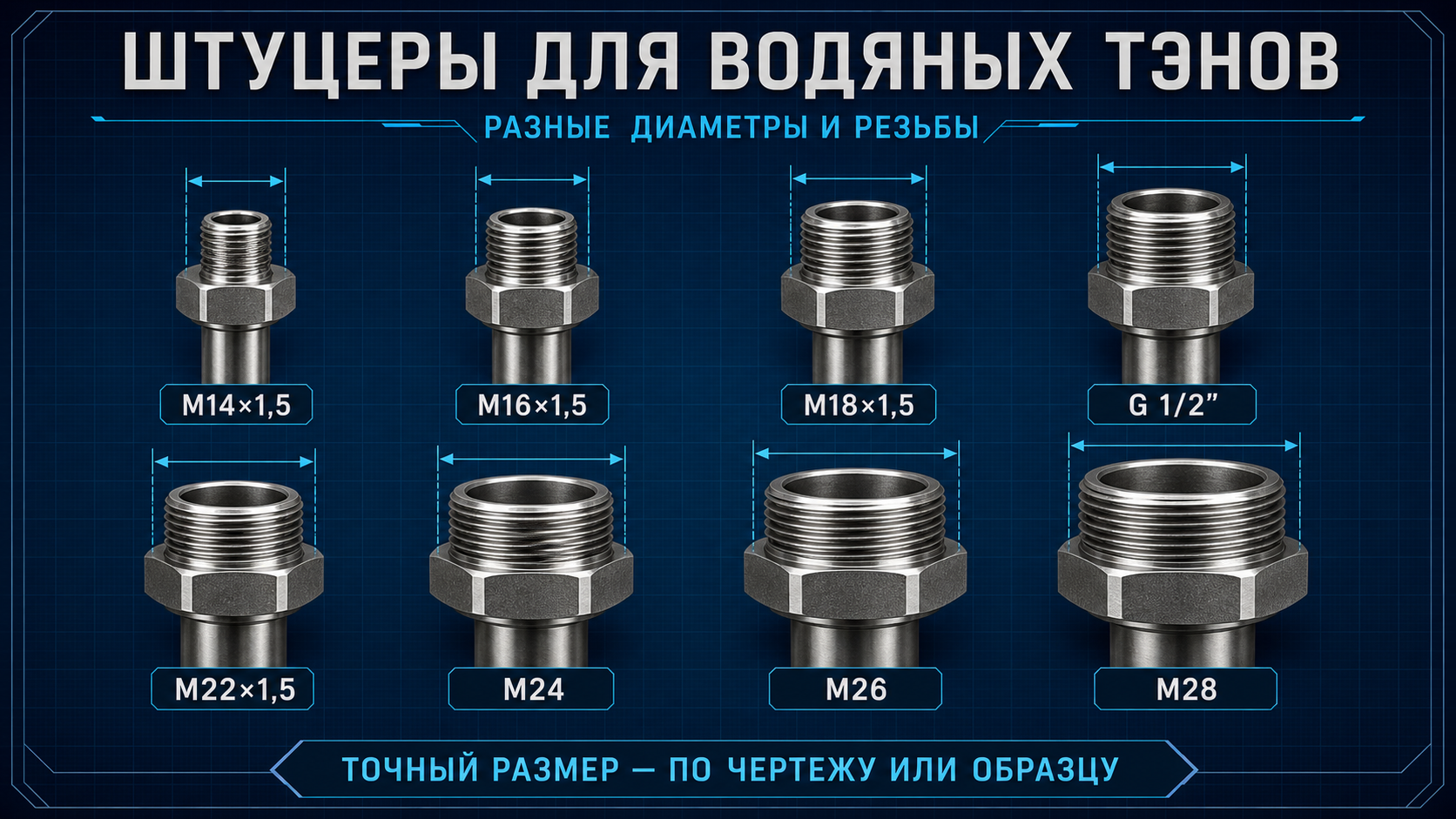

Посадочные штуцеры и резьбы водяного ТЭН: G1/2, метрическая, фланец
Применение

Где ставят водяные ТЭНы

Конструкцию рассчитываем под среду, посадочное место и режим оборудования.

Бойлеры и водонагреватели

Нагрев воды в баке под давлением.

Баки и ёмкости

ГВС, отопление, технологические баки.

Котлы и котельные

Электрокотлы и резервный нагрев.

Маслонагреватели

Нагрев масла в ваннах и системах.

Мазут и вязкие среды

Разогрев мазута, битума и густых жидкостей.

Замена импортного элемента

Повторение по образцу, фото или размерам.

Вопросы инженеру

Частые вопросы

Можно заказать одну штуку?

Да. Изготавливаем от 1 штуки по размерам, фотографии, чертежу или образцу.

Из какого материала делать оболочку для воды?

Укажите состав, концентрацию и температуру среды. Подберём материал оболочки и подтвердим совместимость в предложении. Универсальную стойкость AISI 316 к хлоридам и агрессивным растворам не обещаем.

Что делать, если нет чертежа?

Пришлите фото с линейкой и посадочный размер. Мощность и материал инженер подберёт сам.

Какая ваттная нагрузка нужна для воды?

Для воды под давлением закладывают 10–15 Вт/см². Выше — риск перегрева оболочки и быстрой накипи.

Подойдёт ли ТЭН под моё посадочное место?

Посадку, резьбу или фланец сверим по замерам и согласованному чертежу. Возможность замены подтвердим после проверки размеров и условий работы.

Пришлите фото или размеры

Для первого ответа достаточно фото, посадочного размера, мощности и напряжения.

Получить расчёт

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Типы водяных ТЭНов по среде

Водяной (J)

Оболочка — сталь Ст.3 или нержавейка. Рабочая среда — вода, водяные растворы с pH 6–9. Удельная мощность до 8 Вт/см².

Масляный (Z)

Оболочка — сталь Ст.3. Среда — минеральные и синтетические масла. Удельная мощность не более 2 Вт/см² во избежание коксования.

Медный (X)

Оболочка — медная трубка М3. Применяется в бытовых и полупромышленных бойлерах, питьевых системах. Рабочая температура до 110 °C.

Коррозионностойкий (P)

Оболочка — нержавейка 12Х18Н10Т или титан ВТ1-0. Для агрессивных сред: гальванические ванны, растворы ПАВ, пищевые кислоты.

Для бойлеров и котлов

Стандартная резьба G1¼" или G1½", фланец под болтовое соединение. Мощность 1,5–6 кВт, напряжение 220/380 В, форма Ф2 или Ф4.

Для промышленных ванн

Длинный активный участок 500–2000 мм. Присоединение — сварное или через фланец. Оболочка — нержавейка или титан.

10 стандартных форм по ГОСТ 13268-88

Ф1 — прямой

Прямая трубка без изгибов. Длина активной части 100–3000 мм. Монтаж: резьба, сварка, шпильки.

Ф2 — П-образный

Два параллельных колена, вывода на одной стороне. Подходит для ограниченного монтажного пространства. Наиболее распространённая форма для бойлеров.

Ф3 — Г-образный

Один изгиб под 90°. Применяется в угловых фланцевых монтажах и боковых врезках в ёмкости.

Ф4 — М-образный (омега)

Три параллельных колена. Компактно упаковывает большую мощность в малый фланец. Типичная форма для ТЭНов бойлеров 1,5–3 кВт.

Ф5 — лопата

Широкий плоский изгиб, все трубки в одной плоскости. Для протоков и плоских ванн.

Ф6 — бабочка

Симметричный двойной изгиб. Равномерный обогрев круглых ёмкостей.

Ф7 — скрепка

Несколько петлевых изгибов, монтажная головка по центру. Для высокомощных нагревателей в глубоких баках.

Ф8 — кольцо

Трубка согнута в кольцо или спираль. Вывода выходят из одной точки. Для круглых фланцев и ТЭНов-«блинов».

Ф9 — спираль

Плотная многовитковая намотка. Максимальная мощность в минимальном объёме. Для промышленных маслонагревателей.

Ф10 — крючок

Г-образный с загнутым концом. Навешивается на борт ёмкости без дополнительного крепежа.

Технические параметры водяных ТЭНов

Диаметр трубки6,5 — 16 мм
Мощность0,1 — 6 кВт (единичный элемент)
Напряжение12, 24, 36, 110, 220, 380 В
Рабочая температурадо 120 °C (вода), до 200 °C (масло)
Удельная мощность1 — 8 Вт/см² (зависит от среды)
ОболочкаСталь, медь, нержавейка 12Х18Н10Т, титан
НаполнительПериклаз (MgO), плотность ≥ 2,8 г/см³
ПрисоединениеРезьба G½" — G2", метрика M14 — M28, фланец, шпильки
СтандартГОСТ 13268-88

Выводы и подключение

Резьба G (дюймовая)

G½", G¾", G1", G1¼", G1½", G2". Наиболее распространённый тип для врезки в штуцеры ёмкостей и котлов.

Резьба метрическая

M14×1,5, M18×1,5, M22×1,5, M26×1,5, M28×1,5. Используется в европейских котлах и автомобильной технике.

Шпильки

M3, M4, M5, M6. Для крепления токовыводов гайками. Применяется совместно с фланцем или проходником.

Фланцевое присоединение

Фланец Ø55–200 мм, болтовой круг. Устанавливается в ёмкости через ответный фланец с прокладкой. Позволяет монтировать блок из нескольких элементов.

Сварное (вварное)

Трубка вваривается в стенку ёмкости аргонодуговой сваркой. Применяется в нагревательных рубашках и реакторах.

Применения водяных и масляных ТЭНов

Водогрейные котлы и бойлеры

Промышленные ванны (гальваника, закалка, ПАВ)

Масляные термостаты и нагреватели

Системы отопления (ТЭНы в радиаторы)

Пищевая промышленность (котлы, стерилизаторы)

Технологические ёмкости (химия, пластики)

Маркировка водяных ТЭНов по ГОСТ

ТЭН 81 А13/1,0 P 220 Ф2 Развёрнутая длина 810 мм · Ø 13 мм · 1 кВт · вода (P, углеродистая сталь) · 220 В · U-образный (Ф2)
ТЭН 54 А12/1,5 J 220 Ф10 Развёрнутая длина 540 мм · Ø 12 мм · 1,5 кВт · вода/слабые растворы (J, нержавейка) · 220 В · форма 10

Полная расшифровка — ГОСТ 13268-88. При заказе нестандартной формы прилагайте чертёж.
