ТЭН патронный, патронный нагреватель (ТЭНП)!

Патронный тэн

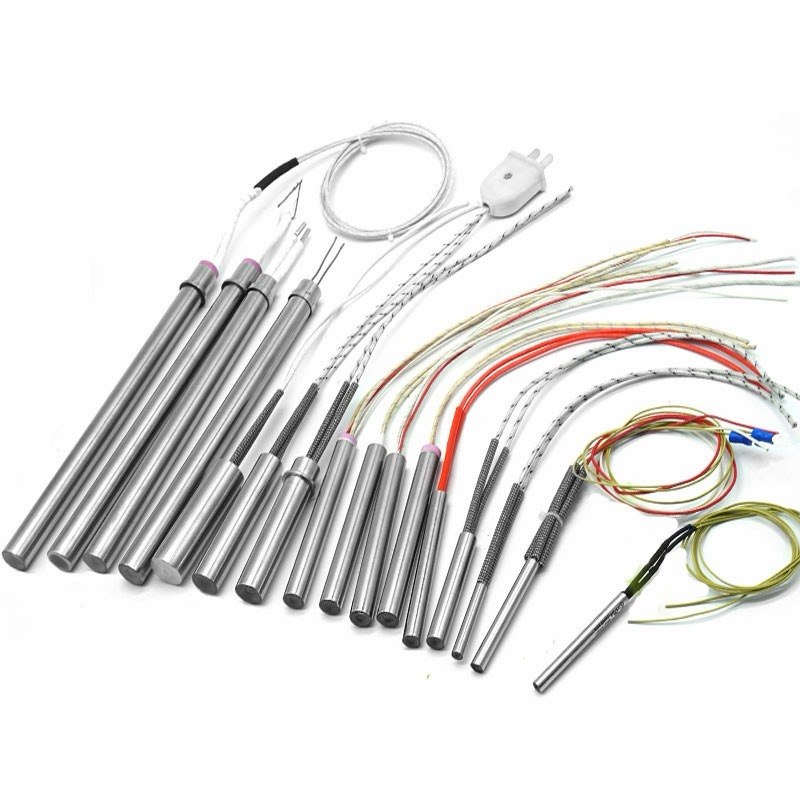

ТЭНы для прессфор, литейных форм, для нагрева станков, металлических плит, пресса диаметром 6, 8, 10, 12, 5, 13, 15, 16, 20 мм. Стандартные формы патронного ТЭНа: Г - образный (обозначение как ТЭНПг или просто НПг), прямой, бывают других форм под заказ.

Трубчатые электрические нагреватели патронного типа (ТЭНП) или одноконцевые имеет максимальный нагрев оболочки до 500 С. Используются в технологическом процессе:

  • работы термопластавтоматов ТПА
  • экструдеров, в производстве тары и упаковки
  • нагреве пресс-форм
  • литейных форм
  • прессов и т.д.

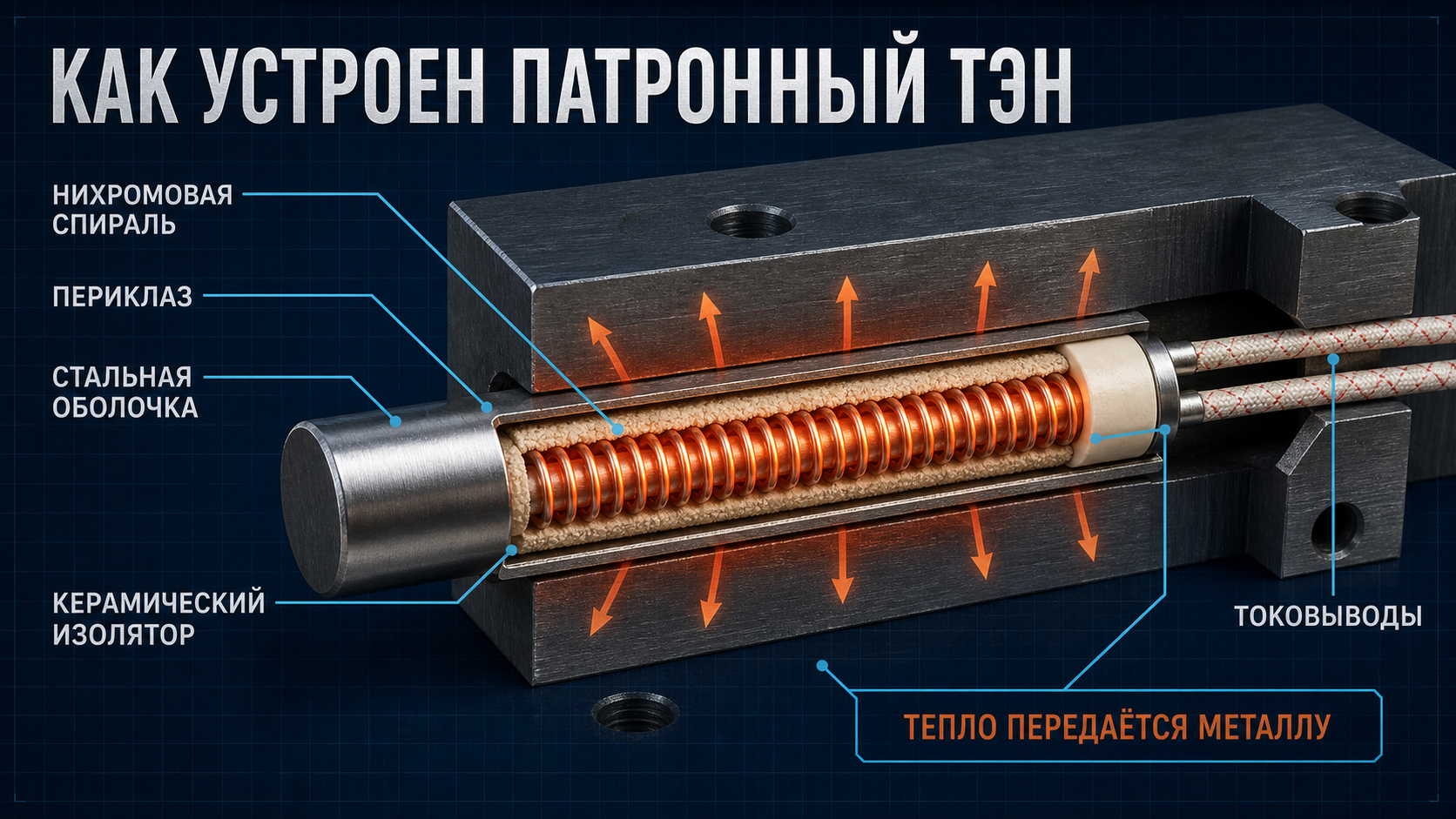

Удельная мощность на поверхности такого тэна выше чем у воздушных, маслянных. Исполнение таких тэнов в виде трубки наполненной изолятором внутри которого навит нихром, который и выдает высокое омическое сопротивление. Оба контактных вывода расположены с одной стороны патронного нагревателя, а другой торец герметически заварен. Также ТЭН патронный изготовляется с терморегулятором (термостатом), который встраивается в трубку ТЭНП, еще бывают с термопарами врезные, вкручиваемые, игольчатые и др. Техническое обозначение термопары ТЖК (J), ТХА (К), ТХК (L).

Контактные выводы ТЭНП возможны в виде гибких проводов в термостойкой изоляции (РГКМ), с металлической оплеткой и др. Диаметр таких тэнов традиционно 12.5, 13 мм, 16 мм, 200 мм.

Пример маркировки тэна как на картинке: ТЭНП 30 А16/1,0L220 ф1, ТЭН патронного типа 30 см длиной, диаметр трубки 16 мм, мощность 1 кВт, среда нагрева литиевые формы, 220В, форма прямой, возможна комплектация термостойким провод РКГМ. Ны для прессфор, литейных форм или литьевых машин, для нагрева станков и механизмов, инжекторов, металлических плит, пресса диаметром от 4 мм 5, 6, 8, 10, 12, 13, 15, 16, 20 до 32мм. Длина от 4 см и обычно до 3х метров, бывает и больше.

Распространенное напряжение ТЭНП бывает разным, все зависит от конкретного оборудования, зачастую это 220в, 230в, 380в и до 600 вольт.

Виды заделки проводов у ТЭНП:

Выводы проводов патронного тэна бывают нескольких видов:

  • металлический шланг
  • металлическая оплетка
  • силиконовая заделка
  • кабель в силиконовой оболочке
  • штуцер с резбой
  • керамическая заделка и кабель в силиконовой оболочке
  • угловой блок с металлическим шлонгом
  • фланец с отверстием крепления

Дополнительные крепления штуцера: g 1/2"(21мм), М24, М26, М28, М22х1,5, М18х1,5, М16х1,5, М14х1,5.

Выводы шпильки: винты, м4, м5, м6, м8.
