Изготовление оребрённых ТЭН (ТЭНР) по чертежам от производителя

Что вы получаете, работая с нами

Изготовим оребрённый ТЭН под вашу задачу

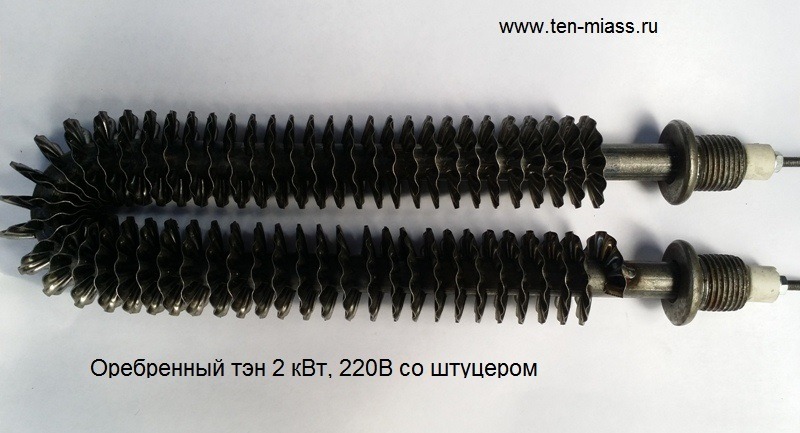

Оребрённый ТЭН (маркировка ТЭНР) — это трубчатый нагреватель с накатанной по трубке стальной лентой. Оребрение увеличивает площадь теплоотдачи в 8–10 раз, поэтому такой ТЭН отдаёт тепло воздуху там, где гладкая трубка просто перегреется и перегорит. Это рабочий элемент калориферов, тепловых завес, тепловентиляторов и сушильных камер.

Мы не держим склад типовых позиций — делаем под конкретное оборудование. Вы говорите, что грелось раньше или показываете чертёж, мы подбираем мощность, форму и крепёж, чтобы новый ТЭН встал на место старого без доработок.

Работаем по любому из вариантов:

• чертёж или эскиз от вашего конструктора;
• образец старого ТЭНа — снимем размеры сами;
• марка оборудования, для которого нужен нагреватель;
• техзадание с параметрами (мощность, напряжение, среда, форма).

Технические параметры

Диапазоны, в которых мы изготавливаем оребрённые ТЭН. Точные значения подбираем под вашу задачу.

Скидка за объём. Партию делаем и от одной штуки, но на серию цена ниже: чем больше одинаковых элементов в заказе, тем меньше стоимость единицы. Точную скидку считаем под ваш объём — назовите количество, посчитаем.

Быстрая заявка — рассчитать оребрённый ТЭН

Оставьте телефон и, если есть, прикрепите чертёж или фото старого ТЭНа. Ответим по стоимости и срокам в течение рабочего дня, обычно за 15 минут.

Как читается маркировка ТЭНР

Обозначение оребрённого ТЭН по ГОСТ 13268-88 — не набор случайных цифр. Каждая часть говорит о конкретном параметре. Разберём на примере реального заказа: ТЭНР 120 А16/3,6 О220 Ф2.

Не обязательно разбираться в этом самому. Пришлите маркировку старого ТЭНа или его фото — расшифруем и подберём замену один в один.

Как заказать по чертежу

Что мы делаем перед отгрузкой

Приёмка на нашей стороне не заканчивается замером сопротивления. Каждую партию проверяем, фотографируем и отправляем вам подтверждение до того, как груз уедет, — чтобы вы видели, что именно поедет, и приняли изделие спокойно.

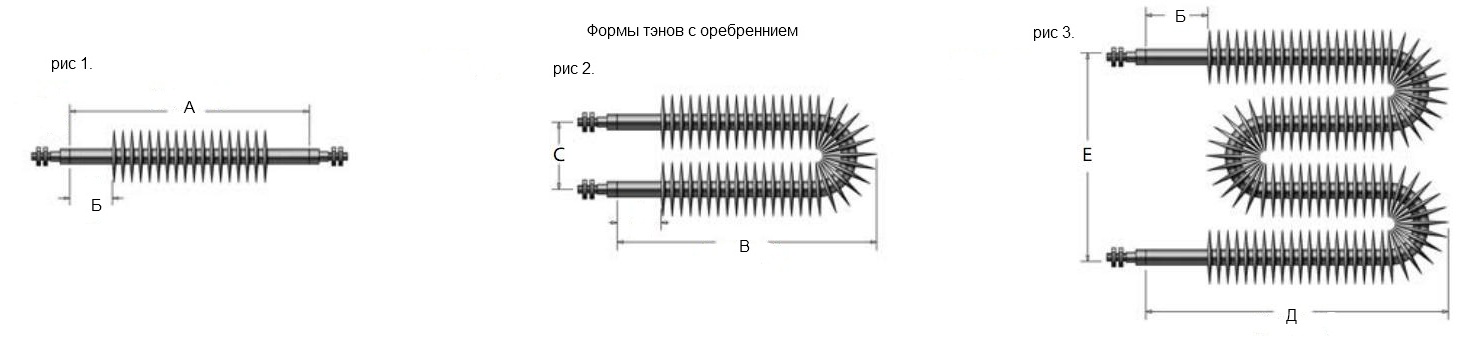

Формы и исполнения

Где применяются оребрённые ТЭН

Оребрённый ТЭН (он же ребристый ТЭН, ТЭН с лентой оребрения, ТЭНР) ставят везде, где нужно нагреть воздух или газ большим потоком тепла без перегрева самой трубки. Изготавливаем воздушные оребрённые ТЭН на 220 В и 380 В под калориферы, тепловые пушки и сушилки — от 1 кВт до 15 кВт на элемент.

• калориферы приточной вентиляции и отопления;
• тепловентиляторы и тепловые завесы;
• сушильные камеры — древесина, лакокраска, пищёвка;
• воздушные обогреватели цехов и складов;
• термошкафы и климатические камеры;
• подогрев воздуха в технологических линиях;
• обогрев боксов, гаражей, теплиц;
• замена родных ТЭН в оборудовании, которое сняли с производства.

Популярные исполнения и параметры

Чаще всего заказывают повтор сгоревшего оребрённого ТЭНа или изготовление под конкретный калорифер. Ниже — комбинации, которые спрашивают регулярно. Если вашего варианта нет в списке, сделаем по чертежу.

Кейсы по оребрённым ТЭН — с чертежами заказчиков

Реальные заказы из нашей почты: чертёж или эскиз заказчика, маркировка, размеры и количество. Листайте стрелками — соседние кейсы видны по краям.

‹

Оребрённые ТЭН в каталоге →

ООО «РесурсЭнерго» · Голикова В. Е.

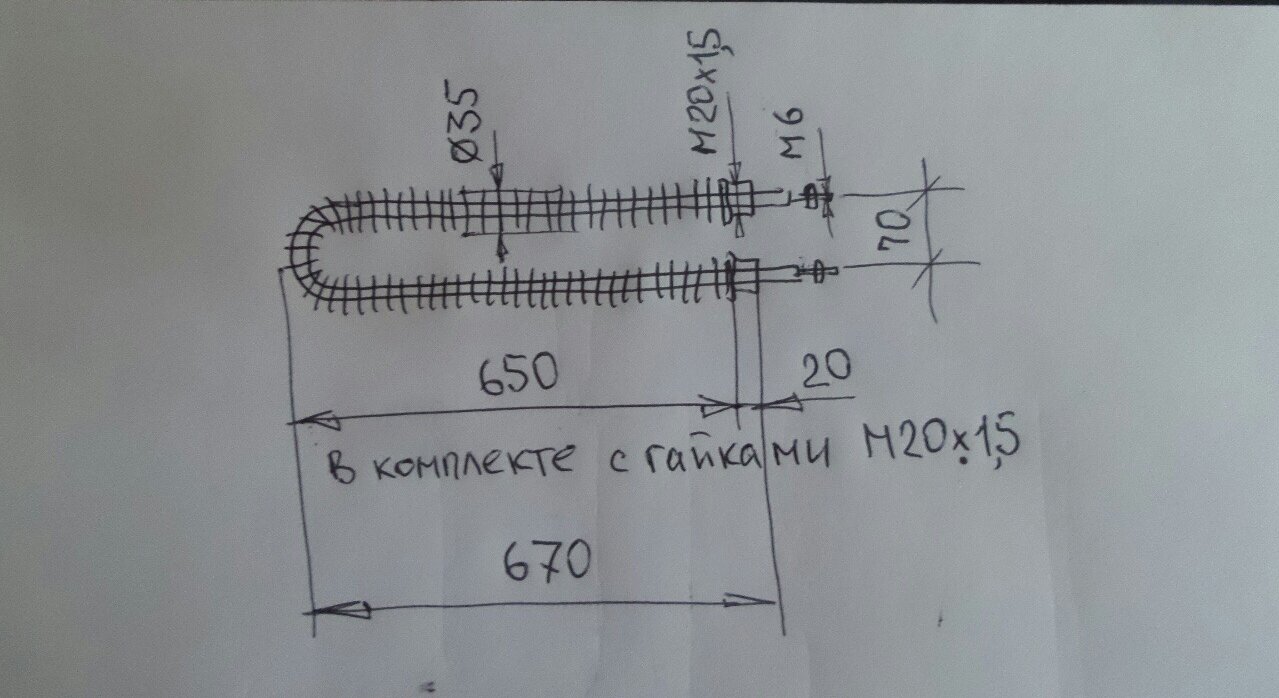

U-образный оребрённый ТЭН 3 кВт, 220 В — партия 16 штук по эскизу

Что нужно было. Прислали от руки эскиз: U-образный ТЭН с оребрением диаметром 35 мм, развёрнутая длина 650 мм, полная 670 мм, штуцер М20×1,5, вывод под гайку М6, в комплекте с гайками М20×1,5. Мощность 3 кВт, напряжение 220 В, 16 штук.

Что сделали. Взяли эскиз в работу, подобрали шаг оребрения и гиб по указанным размерам, укомплектовали крепёжными гайками М20×1,5 согласно чертежу.

Тип	U-образный оребрённый ТЭН
Мощность, напряжение	3 кВт · 220 В
Оребрение	⌀ 35 мм по ребру
Длина	развёрнутая 650 мм, полная 670 мм
Штуцер / крепёж	М20×1,5, гайки М20×1,5 в комплекте
Партия	16 шт

Оребрённые ТЭН в каталоге →

ФКП «Комбинат "Каменский"» · Мрыхин А. П.

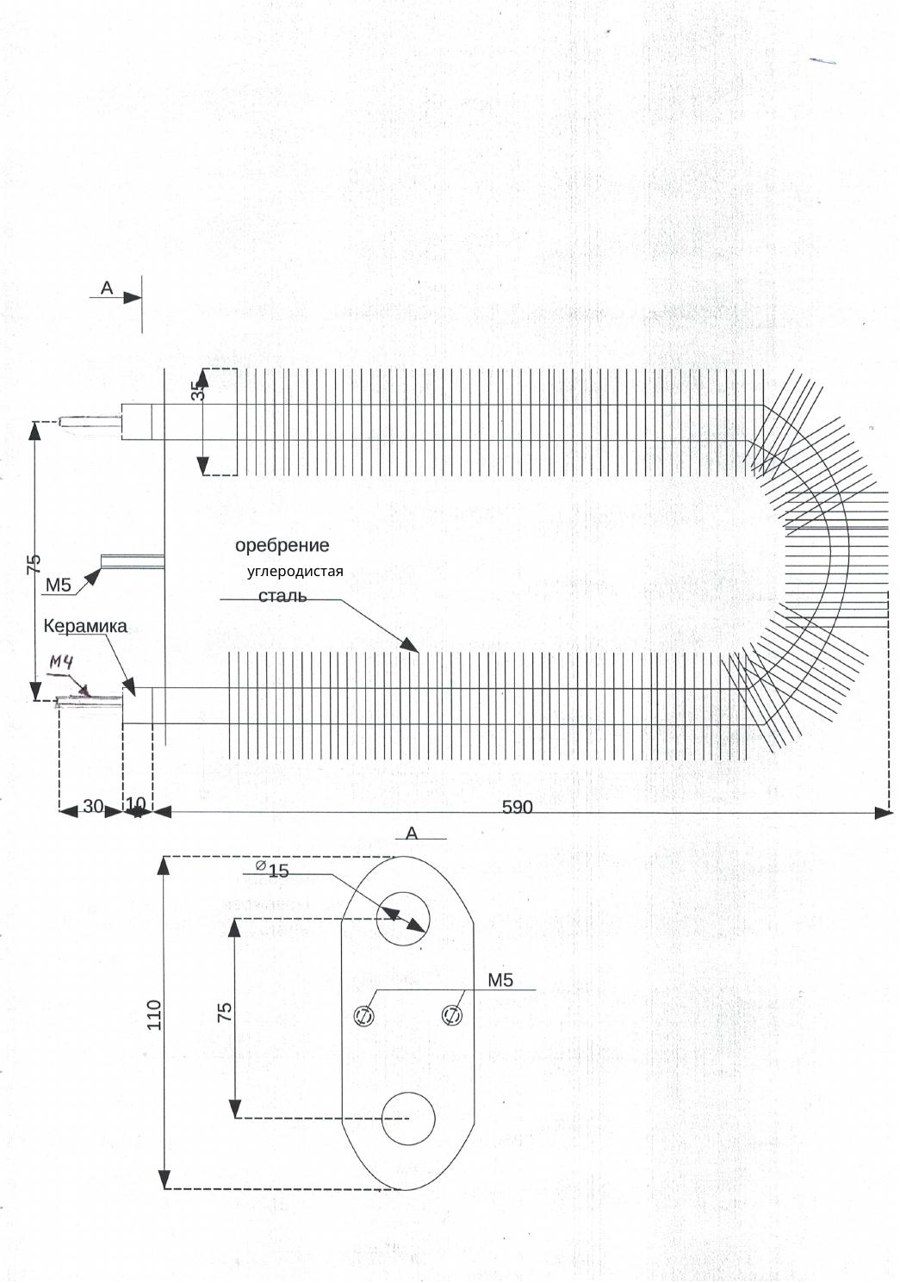

ТЭНР 120 А16/3,6 О220 Ф2 по чертежу — U-образный, оребрение углеродистая сталь, 17 штук

Что нужно было. Прислали чертёж: U-образный оребрённый ТЭН на монтажной пластине 110 мм с отверстием ⌀15 и двумя шпильками М5. Оребрение из углеродистой стали, высота ребра 35 мм, длина оребрённой части 590 мм, керамические изоляторы, контакты М4/М5. Мощность 3,6 кВт, 220 В, партия 17 штук.

Что сделали. Приняли чертёж в работу под требования оборонного предприятия: подобрали шаг накатки под указанную высоту ребра, изготовили пластину с посадочными размерами 1-в-1 по чертежу, укомплектовали керамикой и шпильками.

Маркировка	ТЭНР 120 А16/3,6 О220 Ф2
Мощность, напряжение	3,6 кВт · 220 В
Форма	U-образный (Ф2), оребрённый
Оребрение	углеродистая сталь, ребро h=35 мм, длина 590 мм
Пластина / крепёж	110 мм, ⌀15, шпильки М5, керамика
Партия	17 шт

Оребрённые ТЭН в каталоге →

Снабжение предприятия · г. Иркутск

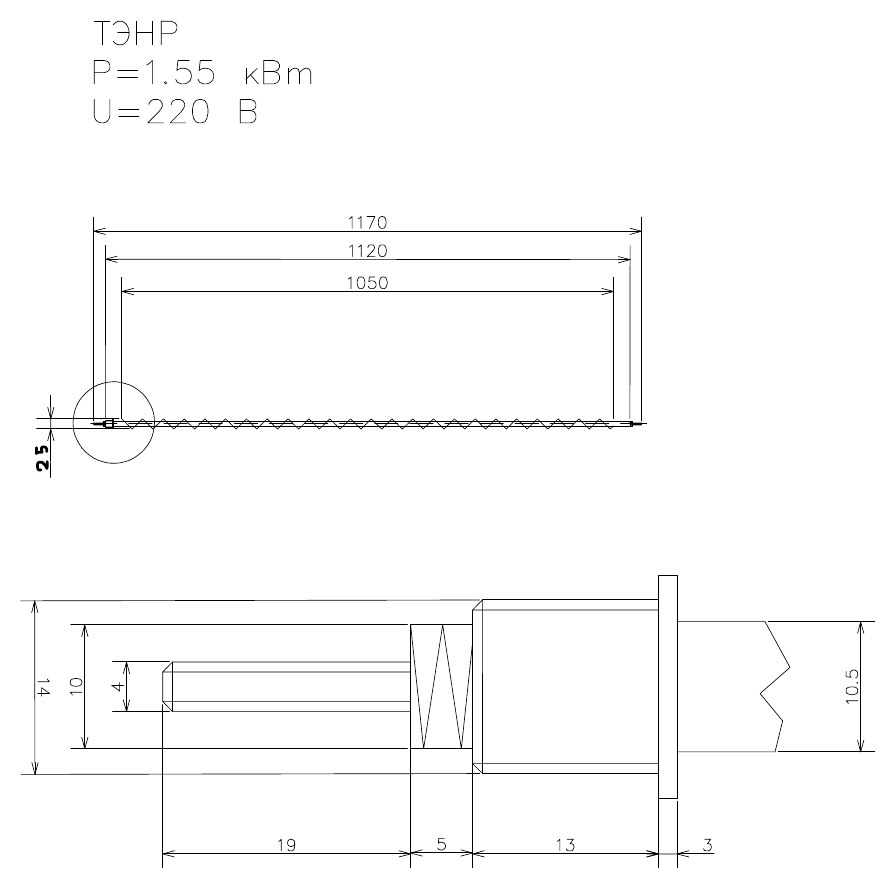

ТЭНР 112 В10/1,55 О220 Ф1, штуцер М14×1,5 — 90 штук по чертежу

Что нужно было. Прислали чертёж с размерами: оребрённый ТЭН прямой формы, развёрнутая длина 112 см (полная 117 см), диаметр трубки 10 мм, мощность 1,55 кВт, 220 В, штуцер М14×1,5. Партия 90 штук с доставкой в Иркутск.

Что сделали. Посчитали изготовление по чертежу под партию 90 штук, срок 5–7 рабочих дней. Доставку рассчитали до терминала транспортной компании в Иркутске.

Маркировка	ТЭНР 112 В10/1,55 О220 Ф1
Мощность, напряжение	1,55 кВт · 220 В
Трубка	⌀ 10 мм, развёрнутая длина 1120 мм
Форма	Прямая (Ф1), с оребрением
Штуцер	М14×1,5
Партия	90 шт
Срок изготовления	5–7 рабочих дней

Оребрённые ТЭН в каталоге →

ООО «Электротепловые системы»

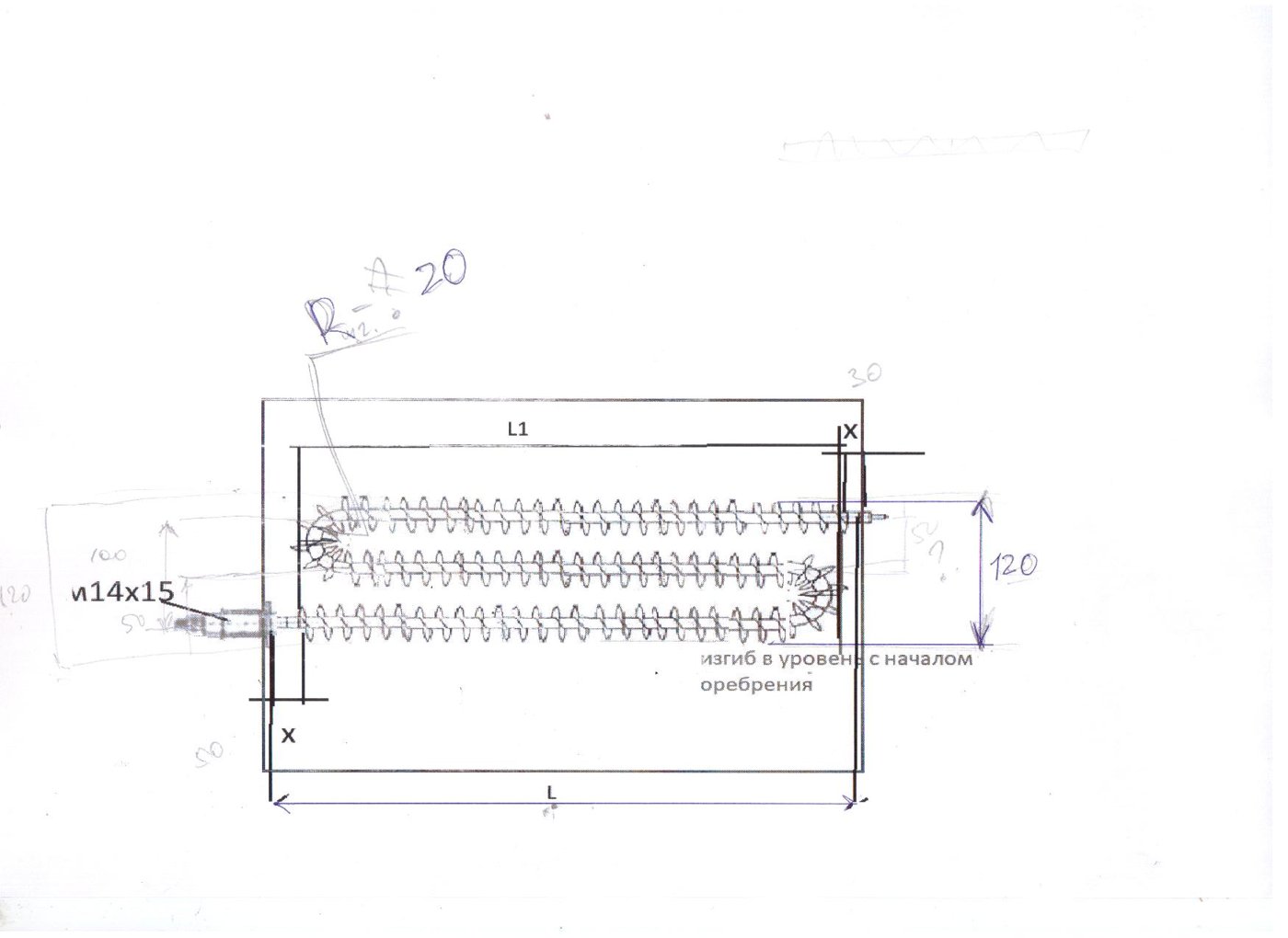

Трёхсекционный оребрённый ТЭН по эскизу — партия 50 штук

Что нужно было. Прислали эскиз секционного изделия со сложной формой оребрения, трубка ⌀10 мм, партия 50 штук.

Что сделали. Разобрали эскиз с технологом. На такой форме жёсткое накатное оребрение не встаёт — получилось бы «жидкое», с провалами по теплосъёму. Предложили конструктивное решение: по три прямых ТЭН формы Ф1 на каждую позицию, трубку увеличить с 10 до 13 мм под накатку, штуцеры вывести с одной стороны. Дали расчёт под партию 50 штук.

Изделие	Оребрённый ТЭН, секционная сборка
Трубка	⌀ 13 мм (по нашему решению вместо ⌀10)
Форма	Прямая (Ф1), 3 шт на позицию
Оребрение	накатное стальное
Штуцеры	с одной стороны
Партия	50 шт

›

Кейс 2 из 4

Изготавливаем оребрённые ТЭН любых форм и мощностей по чертежу или образцу — смотрите каталог оребрённых ТЭН.

С какими заказами на оребрённые ТЭН к нам обращаются

Оребрённые ТЭН мы изготавливаем по чертежу, эскизу или маркировке. Ниже — реальные заказы из нашей почты: заказчик, маркировка или характеристики и количество.

Отзывы по оребрённым ТЭН

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.

Айгуль Руководитель

Руслан Технолог

Юля Менеджер по продажам

Олеся Менеджер по продажам

Смотрите также

Изготавливаем не только оребрённые ТЭН. По чертежу или образцу сделаем любой тип трубчатого нагревателя под вашу задачу.

Опросный лист — полная заявка онлайн

Заполните столько, сколько знаете. Обязательны только контакты — телефон или e-mail. Остальное подберём по чертежу, фото или образцу. Заявка уходит нам сразу, без скачивания файлов.
