Хомутовые (ХН), кольцевые (КХН), полухомутовые нагреватели (ХН)

Хомутовые, полухомутовые нагреватели зачастую называют просто ТЭНами. Используются для разогрева и поддержания в расплавленном виде полимера для дальнейшего его литья в пресс-формы или выдувания, для нагрева трубы экструдера. Хомутовые электронагреватели (ХН) применяются для нагрева пресс-форм, литейных форм, экструдеров, трубопроводов, клеевых машин и используются в качестве комплектующих в технологическом оборудовании.

Хомутовые ТЭНы делятся на две основные группы: миканитовые и керамические.

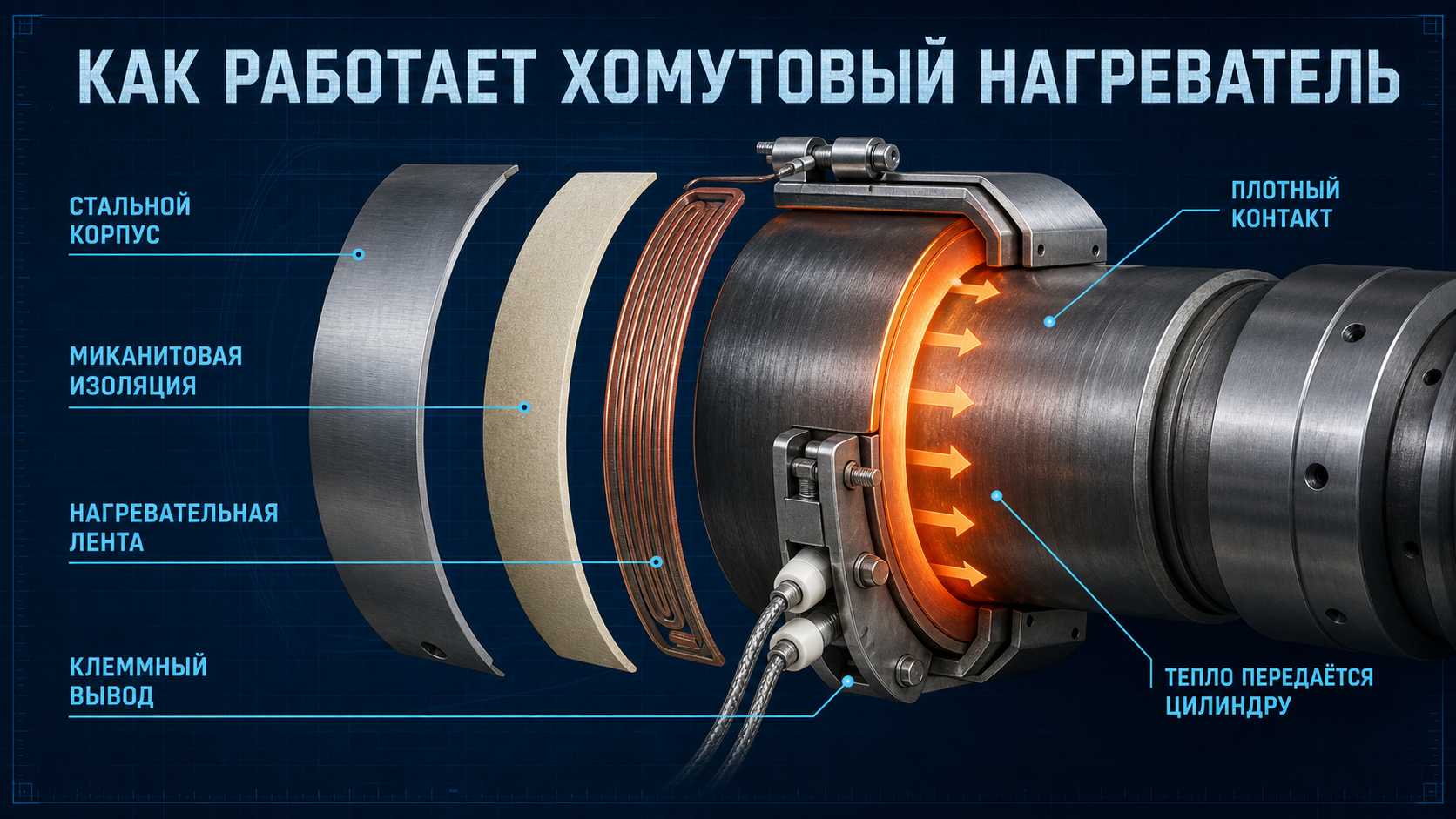

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом нагревателя прокладывается слой миканита (4), что обеспечивает полную электроизоляцию нагревателя. Затем нагревателю придаётся цилиндрическая форма и устанавливается контактный выход (5).

Другие названия и обозначения ХН: кольцевой ТЭН, ХН, ПХН (полукольцевой ХН), ПХНм (полукольцевой миканитовый), ХНк — хомутовый керамический, кольцевые нагреватели, хомутовые ХН, нагреватель полукольцо, нагревательный хомут.

Основные параметры хомутового нагревателя:

Рассмотрим такие параметры, как материал изготовления, напряжение ХН, разъёмы и выводы хомутового элемента и другое.

Температура работы

Температура работы влияет на материалы, использующиеся при изготовлении. При температурах 300–350 °C используется линейка специально подобранных типов слюдопластов, свыше 350 °C — техническая керамика.

Сила тока

Сила тока и напряжение влияет на способы изготовления (тип сердечника и его способы укладки), тип подвода питания (до 6 А — шпильки, гибкий вывод на коробе до 10 А, вилка до 16 А, клеммная колодка до 20 А), а так же на изолирующие материалы (специально подобранная линейка изоляторов состоит из 7-ми видов материалов). Наши разработки позволяют изготавливать нагреватели с силой тока до высоких показателей.

Максимальная мощность

Максимальная мощность ХН тесно взаимосвязана с его размерами. Чем больше мощность, тем больше площадь соприкосновения греющей поверхности, и наоборот. Рассчитывается исходя из удельной мощности (Вт/см²). Наши разработки, основанные на использовании качественных европейских материалов, позволяют изготавливать кольцевые нагреватели с удельной мощностью до 3,5 Вт/см² при использовании специальных материалов.

Размеры ХН

Размеры НЭ определяют количество использованного материала для его изготовления и ограничиваются возможностями оборудования и изначальными размерами материалов. В нашем случае длина развёртки хомутового нагревателя или его сегмента не должна превышать 1200 мм, а ширина — 380 мм. Для плоского НЭ пределы 1200×600. В случае превышения размеров НЭ разбиваются на большее количество сегментов.

Отверстия и разъёмы кольцевых нагревателей

Отверстия в кольцевых нагревателях могут быть различных форм, размеров и назначений. При изготовлении нагревателя с отверстием изначально рассчитывается его местоположение в развёртке ХН, исходя из этого создаётся сердечник специальной формы так, чтобы при пробивке отверстия он не повредился. Отверстия пробиваются штампом или сверлятся специально изготовленным сверлом или коронкой.

• разъём евро 3-х конт.
• разъём чайник
• кл. колодка 2-х конт. 10 А
• кл. колодка 2-х конт. 20 А
• кл. колодка 2-х конт. 30 А
• металлорукав D4/6
• буса кер. 21 шт./10 см
• зажим металл.

Шпильки: закрытые коробом, на коробе радиально, на коробе тангенциально, на коробе по оси.
Вилка 2-х и 3-х контактная: радиально, тангенциально, по оси.
Кремниевая колодка: закрытая коробом.
Термостойкий провод: с выводом в толщину, на коробе радиально, на коробе тангенциально, на коробе по оси.

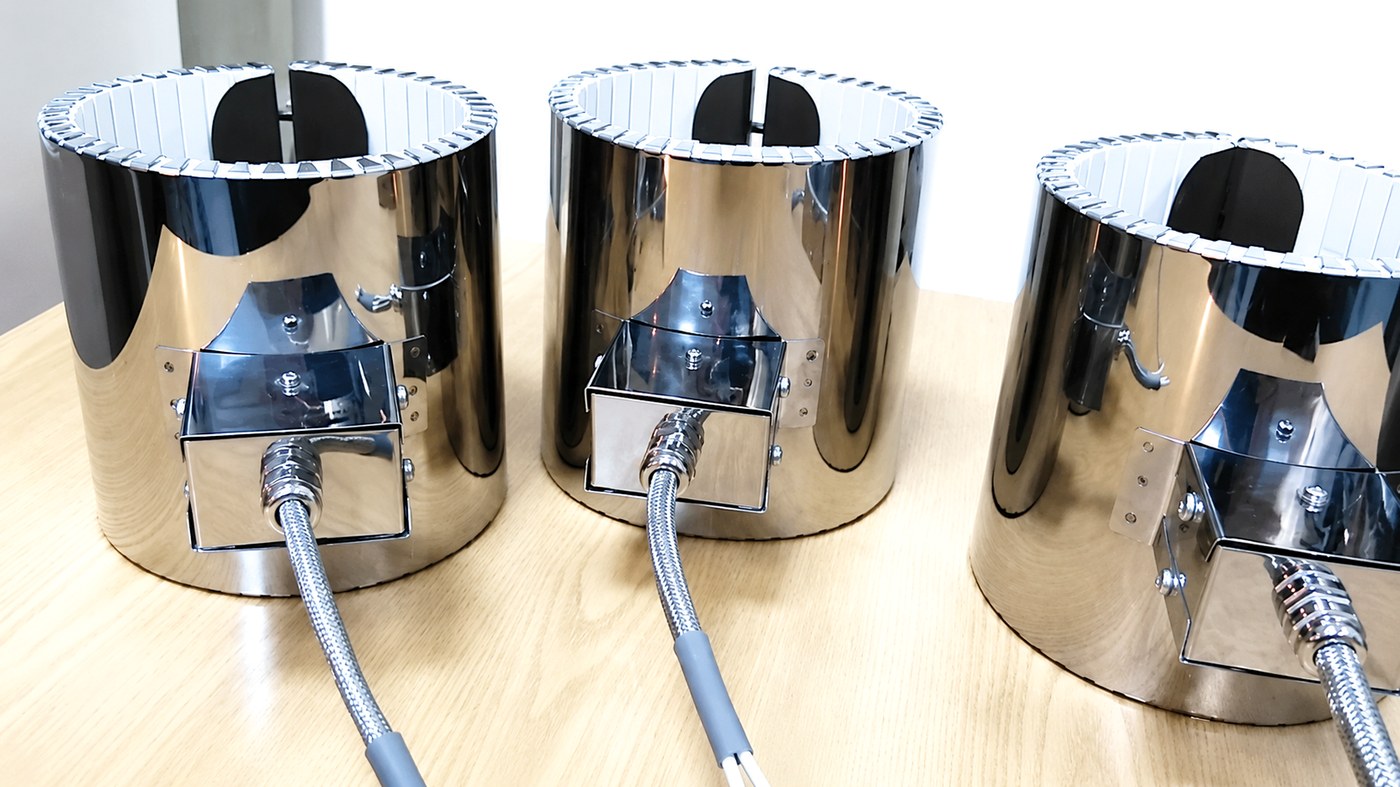

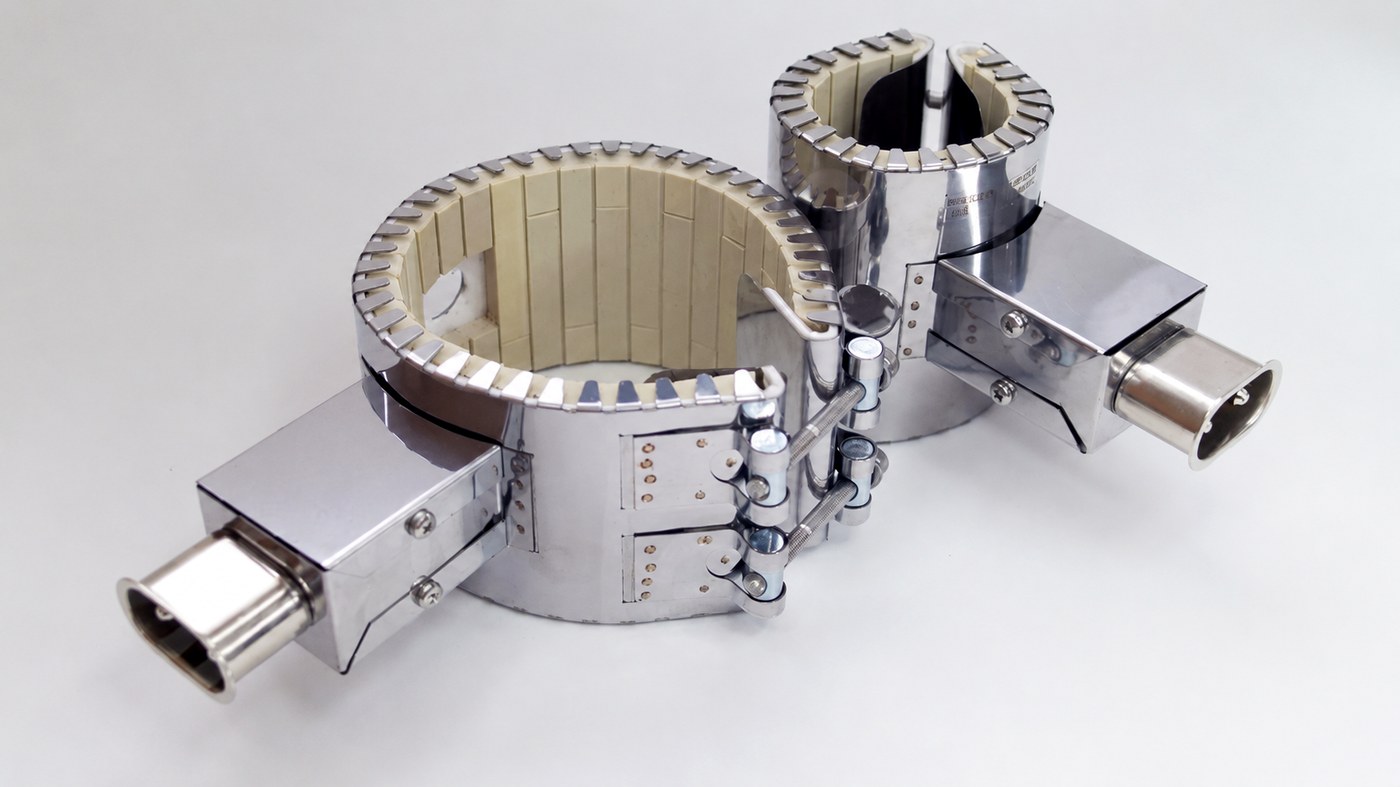

Как работает керамический кольцевой нагреватель

Нихромовая спираль равномерно проходит через набор связанных керамических плиток. Этот керамический пояс укладывают под кожух из нержавейки с зубчатыми краями, который стягивает нагреватель на цилиндре. Внутри четыре слоя, у каждого своя задача:

• Спираль из нихрома даёт тепло при подаче напряжения
• Керамические плитки изолируют спираль, накапливают и равномерно раздают тепло, держат высокую температуру
• Термоизоляционный слой заворачивает тепло к цилиндру, а не в воздух
• Корпус из нержавеющей стали защищает от ударов и коррозии

Главное отличие керамики от миканита в способе передачи тепла. Миканитовый хомут греет цилиндр только контактом, поэтому ему нужна плотная посадка. Керамический отдаёт тепло и контактом, и излучением от раскалённой керамики. Из-за этого точное прилегание уже не так критично: даже при небольшом зазоре, износе или неровности цилиндра тепловая зона остаётся равномерной. На изношенной или бьющей посадочной поверхности керамический хомут работает стабильнее и реже даёт локальный перегрев.

Отсюда и задачи, где керамику берут чаще миканита: экструдеры и термопластавтоматы с высокой рабочей температурой, изношенные цилиндры старого оборудования, интенсивные режимы с частыми пусками. При подборе мы считаем мощность под диаметр цилиндра и режим работы, чтобы снизить число циклов включения и продлить срок службы нагревателя. Питание закладываем под ваш узел: 24, 110, 220/230 или 400 В, при необходимости ставим термопару типа K или готовим под неё посадочное место.

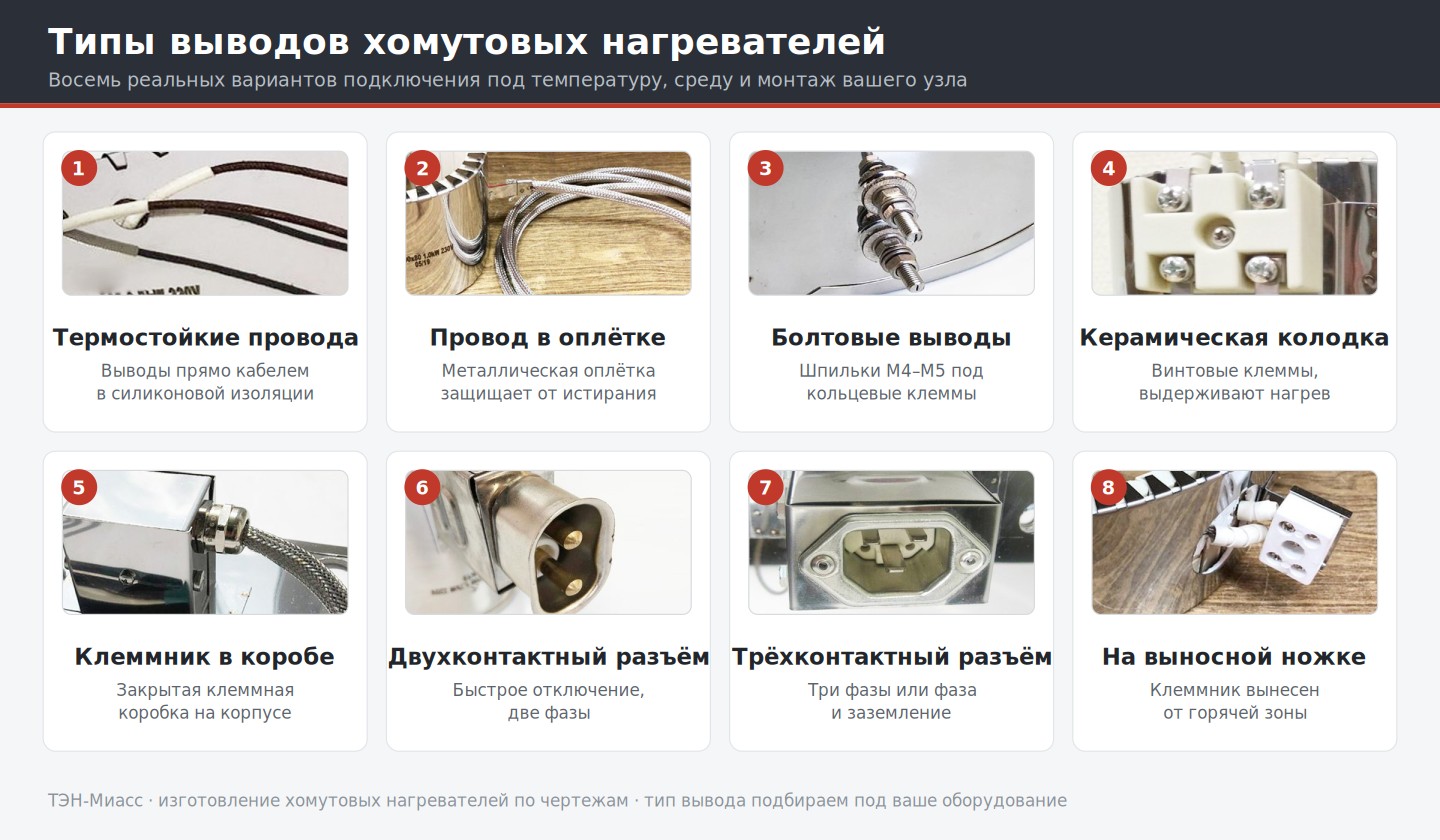

Типы выводов и подключения

Вывод у хомутового нагревателя подбирают под температуру рядом с клеммой, среду и удобство монтажа. На горячем узле провод быстро дубеет, поэтому клеммник иногда выносят от корпуса, а в запылённой среде выводы прячут в короб. Восемь рабочих вариантов:

Купить хомутовый ТЭН

Хомутовые, полухомутовые и кольцевые нагреватели делаем по внутреннему диаметру и высоте вашего узла. Миканитовые работают до 350 °C, керамические — выше 350 °C, удельная мощность до 3,5 Вт/см², развёртка до 1200×380 мм. Клеммы и вывод — под ваше подключение. От 1 штуки, отгрузка по России.

Ставят их на цилиндры экструдеров, сопла ТПА, трубопроводы и обогрев ёмкостей. Достаточно диаметра, высоты и мощности — либо фото старого хомута с шильдиком. Подберём тип, миканит или керамику, под температуру вашего процесса.

Популярные позиции и цены

Изготовление под ваш диаметр и ширину от 1 штуки, срок 3–5 дней. Отгрузка транспортной компанией по всей России.

Цены при закупке от 10 шт. Точный расчёт под ваш размер и объём — в день обращения.

Вопросы и ответы

Чем миканитовый хомутовый нагреватель отличается от керамического?

Рабочей температурой: миканитовый до 350 °C, керамический свыше 350 °C. Керамика дороже, но держит больший нагрев.

Какие размеры хомутовых нагревателей вы делаете?

Любой диаметр под вашу трубу или цилиндр, развёртка до 1200×380 мм. Размеры снимаем с чертежа или образца.

Какая удельная мощность у хомутовых нагревателей?

До 3,5 Вт/см². Мощность рассчитываем под ваш диаметр и ширину.

Где применяются кольцевые и хомутовые нагреватели?

Экструдеры, термопластавтоматы, пресс-формы, фильеры, трубопроводы, любое оборудование с нагревом цилиндра.

Почему для изношенного цилиндра лучше керамический хомут?

Керамический нагреватель отдаёт тепло не только контактом, но и излучением от раскалённой керамики. При небольшом зазоре, износе или неровности цилиндра тепловая зона остаётся равномерной, а локальный перегрев случается реже. Миканитовому для того же нужна плотная посадка.

Можно заказать 1 штуку?

Да, изготавливаем от 1 штуки. Пришлите чертёж, фото маркировки или образец.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.
