Что означает маркировка 0,3 кВт, 220 В, 42×60
| Параметр | Значение | Что это значит при подборе |
|---|---|---|
| Мощность | 0,3 кВт / 300 Вт | Номинальная мощность при указанном напряжении |
| Напряжение | 220 В | Напряжение на нагревательном элементе по схеме оборудования |
| Внутренний диаметр | 42 мм | Посадка на цилиндрический узел; не наружный диаметр корпуса |
| Ширина кольца | 60 мм | Размер вдоль оси обогреваемой детали |
| Корпус | Латунь | Материал оболочки; марку сплава и конструкцию уточняют отдельно |
В запросах встречается запись «0,3kw 220w 42*60». Корректнее писать 0,3 кВт, 220 В, Ø42×60 мм: W обозначает ватты, то есть мощность, а V — вольты, то есть напряжение. Для заказа полезно подписать оба размера словами, чтобы не перепутать диаметр и ширину.
Расчётный ток и сопротивление
При номинальных параметрах ток составляет I = P / U = 300 / 220 ≈ 1,36 А. Эквивалентное сопротивление по номинальной мощности — R = U² / P ≈ 161 Ом.
Это расчётные ориентиры, а не протокол измерений. Сопротивление холодного нагревателя может отличаться из-за температуры сплава и допуска изготовления; проверка одним мультиметром не подтверждает исправность изоляции. При непрерывной работе на номинальной мощности за час элемент потребляет 0,3 кВт·ч. При регулировании температуры среднее потребление зависит от времени включения и теплопотерь.

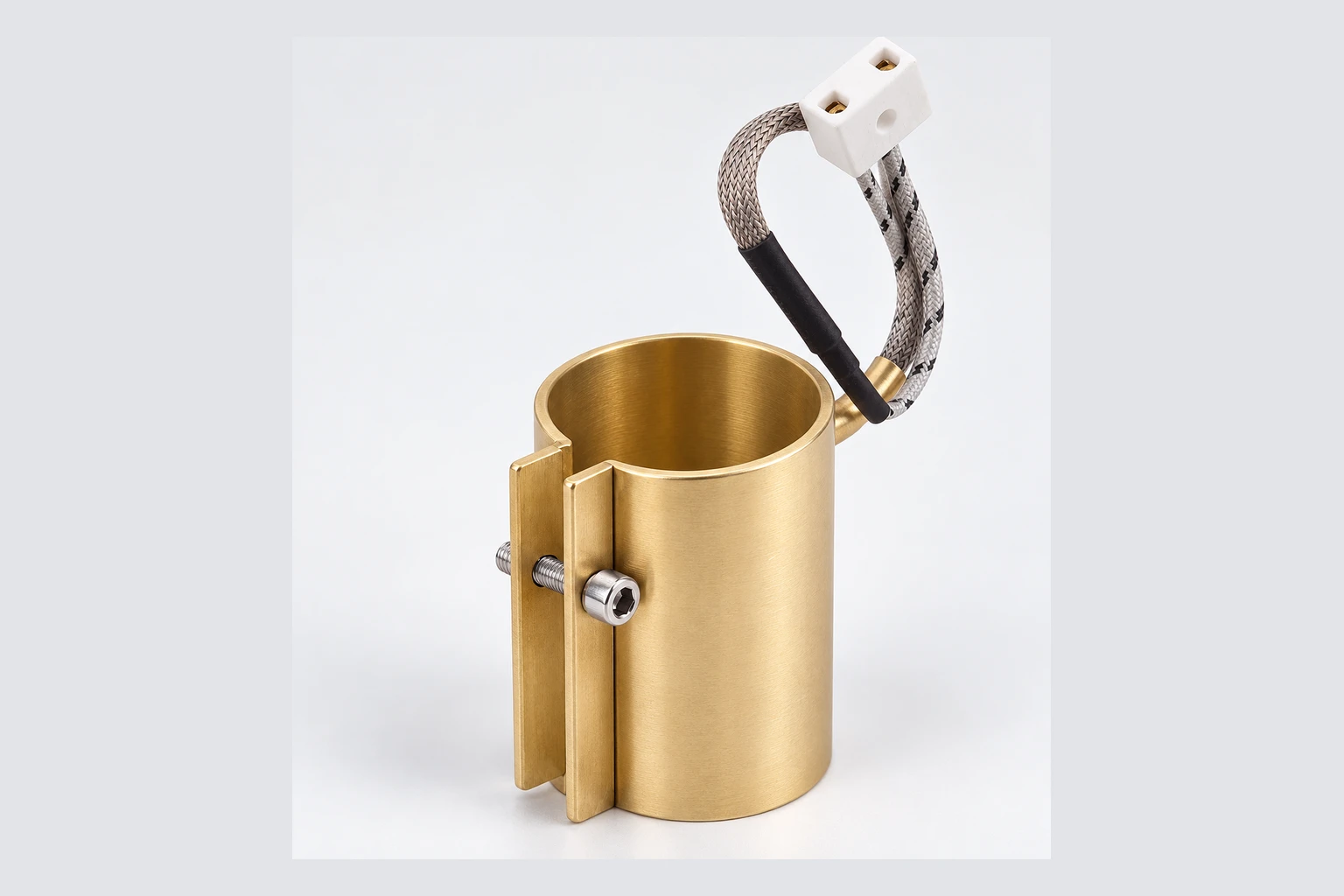

Как устроен латунный кольцевой нагреватель и где его ставят
Кольцо охватывает цилиндрическую деталь и передаёт ей тепло через внутреннюю поверхность. В распространённых сопловых исполнениях внутри латунной оболочки расположен резистивный элемент с электроизоляцией, например миканитовой. Конкретное внутреннее устройство подтверждают по документации изготовителя.
Такие нагреватели используют на соплах термопластавтоматов, экструдеров и других узлах переработки полимеров. Применимость к конкретному оборудованию определяют по температуре, доступному месту, мощности зоны и условиям теплоотвода.

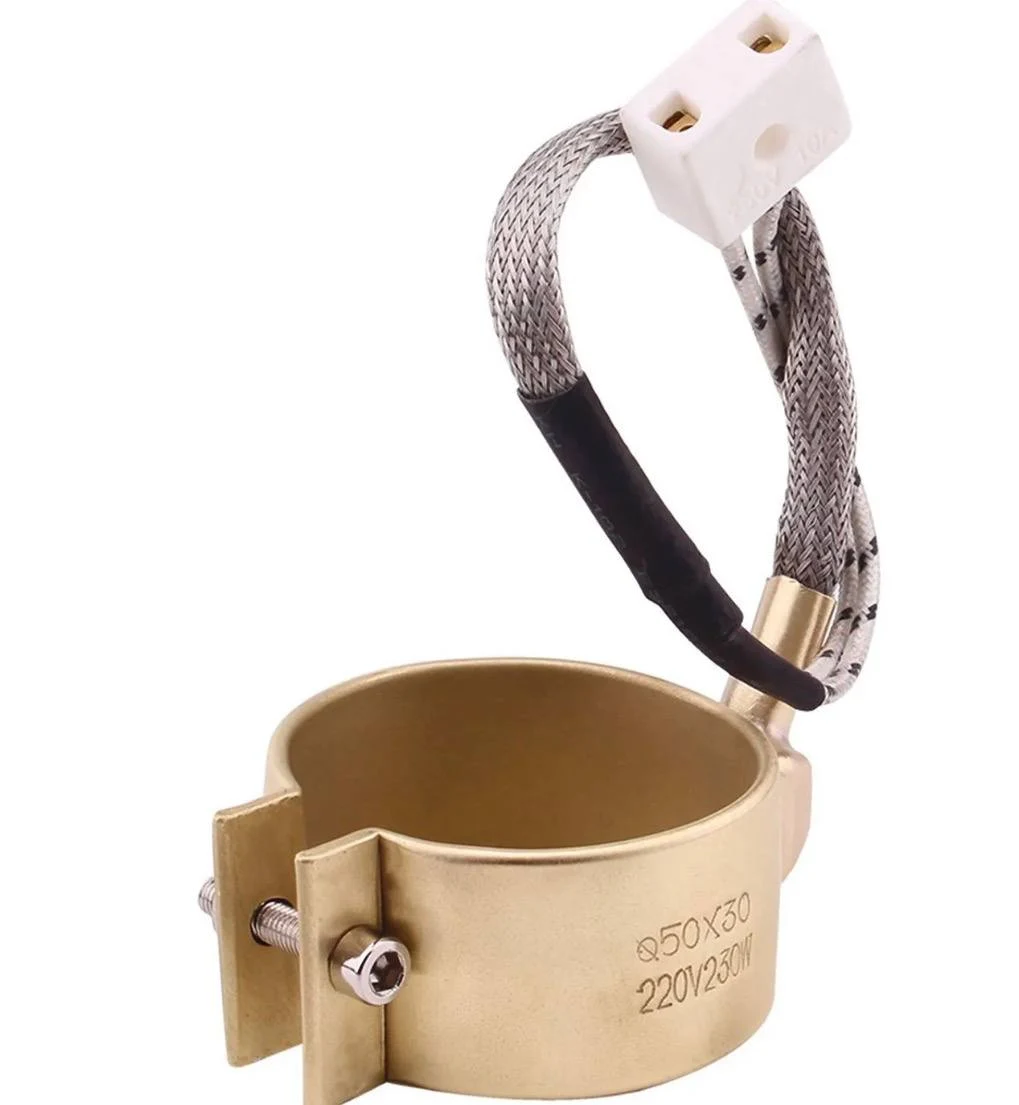

На исходном фото видны разрезной латунный корпус, стяжной винт, провода в металлической оплётке и керамическая клеммная колодка. По внешнему виду нельзя установить степень защиты IP, наличие заземляющей жилы или встроенной термопары. Латунный корпус сам по себе не означает пригодность для погружения в воду.
Почему кольцо 42×60 мм может не подойти для замены
Главная проверка — плотность контакта. Измерьте наружный диаметр посадочной поверхности в нескольких сечениях, а также её доступную длину. Кольцо должно соответствовать посадке, а стяжка — обеспечивать предусмотренный конструкцией прижим. Большой зазор нельзя компенсировать чрезмерной затяжкой винта.
- Свободное место. Помимо ширины 60 мм учитывают наружный диаметр корпуса, выступ зажима и пространство для вывода кабеля.
- Мощность. Два кольца одинакового размера могут иметь разные электрические параметры. Замену на более мощное исполнение согласуют с требованиями оборудования.
- Выводы. Важны направление выхода, длина провода, способ подключения и расстояние до горячих и подвижных деталей.
- Контроль температуры. Проверьте тип и место датчика. Наличие колодки или металлической оплётки не означает, что термопара встроена.
Воздушный зазор ухудшает передачу тепла детали: регулятор может продолжать подавать питание, а сам нагреватель — перегреваться. Поверхность очищают от остатков полимера и загрязнений; монтаж и порядок подтяжки выполняют по инструкции изготовителя.
Что важно проверить перед заказом
Исходные данные для этой статьи: латунное кольцевое исполнение, мощность 0,3 кВт, напряжение 220 В и размер 42×60 мм. Эти параметры заданы в запросе, но не подтверждены измерением или паспортом конкретного изделия. Размер принят как внутренний диаметр × осевая ширина.
Зависит от задачи: допустимая температура, тип изоляции, конструкция зажима, направление и длина выводов, степень защиты, необходимость датчика и способ защитного заземления. У разных серий эти характеристики отличаются.
- Пришлите фото старого нагревателя с читаемой маркировкой и фото места установки.
- Укажите внутренний диаметр, ширину, допустимые наружные габариты и положение стяжки.
- Подтвердите 300 Вт и 220 В по паспорту или схеме оборудования.
- Опишите рабочую и предельную температуру, режим включения и возможное попадание полимера.
- Согласуйте кабель, клеммы, датчик, защитное подключение и допуски посадки по чертежу.
Подключение выполняют на обесточенном оборудовании по его электрической схеме. До пуска проверяют изоляцию, крепление и защитные цепи. Рассчитывать температурный предел только по материалу корпуса или включать контактный нагреватель без предусмотренного теплоотвода не следует.
От какой поверхности измерять посадку при замене ТЭНа
Как согласовать техническое задание и чертёж нагревателя
Основание материала
Размеры и электрические параметры изделия приведены по исходному запросу. Принцип работы и требования к контакту соплового кольцевого нагревателя сверены с техническими материалами изготовителя и поставщика. Характеристики чужой серии не перенесены на описываемое исполнение.
