Позиция под солнечную панель, автодом и дачу без сети. Спираль рассчитана на постоянный ток 12 В — при этом напряжении элемент отдаёт ровно 150 Вт, ток 12,5 А. Делаем по чертежу: длина и форма трубки, материал, тип присоединения и выводов. Напряжение не догма — под 24 и 48 В ток выходит вдвое и вчетверо меньше.

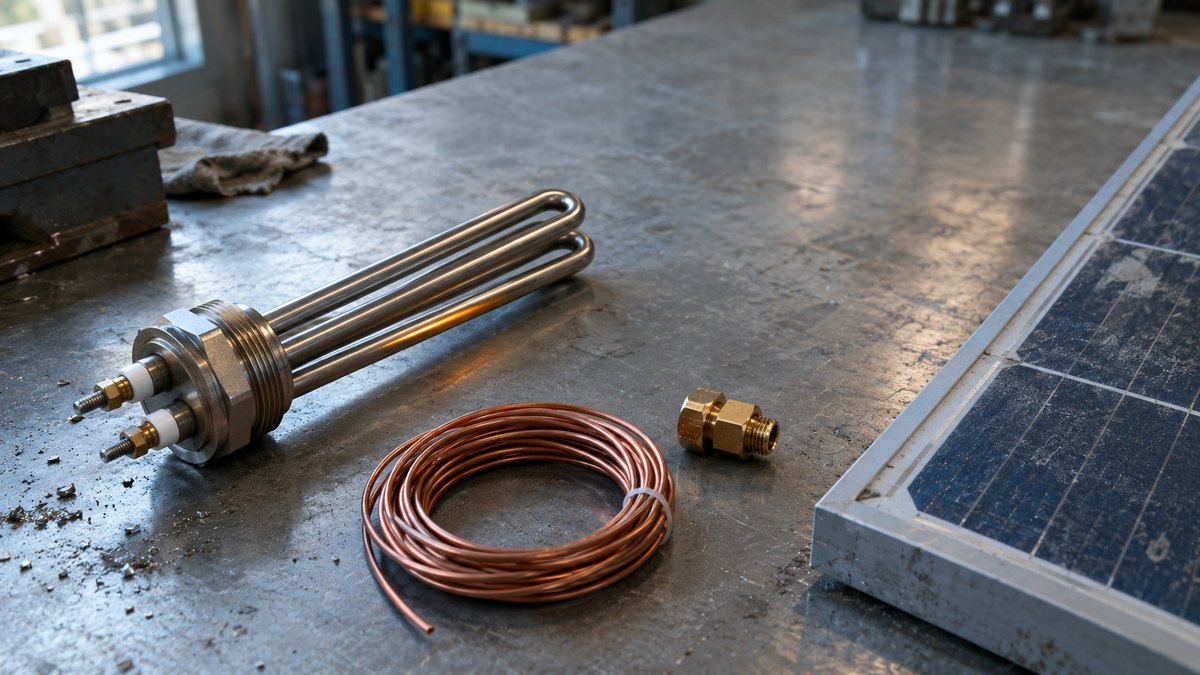

Нагреватель на 12 вольт и 150 ватт — позиция для систем, где есть солнечная панель и аккумулятор, а инвертор ставить не хочется. Разница с обычным ТЭНом не в размере, а в намотке: спираль рассчитана на постоянный ток и низкое напряжение, её сопротивление 0,96 Ом против примерно 320 Ом у элемента той же мощности на 220 В. Проволока заметно толще, ток через неё идёт 12,5 А. Изготавливаем по чертежу или эскизу от одной штуки.
Подогрев воды в баке на 20–40 литров от панели с аккумулятором. 150 Вт за час поднимают 20 литров примерно на 6 °C — этого хватает, чтобы вода была не ледяной.
Задача не нагреть, а не дать замёрзнуть. Элемент работает по термостату короткими включениями, расход по аккумулятору небольшой.
Литий не заряжают в минус. Нагреватель на 150 Вт держит отсек в рабочем диапазоне без инвертора и без переделки схемы.
Слабый постоянный подогрев воздуха против конденсата в электрошкафу, боксе с аппаратурой, ящике с инструментом.
Обогрев трубки слива, чтобы её не прихватывало льдом. Мощности достаточно при длине участка до метра.
Катера, прицепы, полевые вагончики — там, где сеть 220 В есть не всегда, а инвертор ради 150 Вт ставить незачем.
Напрямую к панели нагреватель не вешают. Освещённость меняется, напряжение гуляет вместе с ней, панель уходит из точки максимальной мощности и отдаёт не то, что могла бы. Рабочая схема — панель, контроллер заряда, аккумулятор, DC-контактор или твердотельное реле постоянного тока, и уже за ним нагреватель.
Второй обязательный элемент — защита от перегрева. Механический термостат с капилляром или цифровой датчик с реле: без воды на трубке 150 Вт при плохом теплоотводе успевают поднять оболочку выше 300 °C. Для водяных задач ставят ещё и защиту от сухого хода.
Коммутировать постоянный ток обычным реле переменного тока нельзя: дуга при размыкании DC не гаснет сама, контакты подгорают за несколько сотен циклов. Нужен аппарат с маркировкой DC на нужное напряжение.
Если система ещё проектируется, считать лучше сразу на 24 или 48 В. На 12 В те же 150 Вт дают 12,5 А, и вся экономия на нагревателе съедается кабелем: на 4 мм² и длине 5 метров теряется около 0,25 В, это 3% мощности. На 48 В ток падает до 3,1 А, хватает провода 1,5 мм².
По мощности ориентир простой: 150 Вт — это примерно 130 ккал в час. Двадцать литров воды такая мощность греет на 6 °C за час при хорошей теплоизоляции бака. Если нужно быстрее, смотрите в сторону 300–500 Вт, но тогда ток на 12 В уходит за 25 А и схему уже проще делать на 24 В.
Подробный разбор по низковольтным нагревателям — в статье DC-ТЭН 12, 24 и 48 В: когда можно обойтись без инвертора. Общая страница по низковольтным исполнениям — ТЭН на 12 и 24 вольта.
Эта же позиция в каталоге с фото: ТЭН 12 Вольт, 150 Вт.
Нет. Освещённость меняется в течение дня, вместе с ней гуляет напряжение, панель уходит из рабочей точки и отдаёт меньше, чем могла бы. Между панелью и нагревателем ставят контроллер, DC-контактор и защиту от перегрева. Тогда 150 Вт снимаются стабильно.
Ток 12,5 А, поэтому медный кабель берут от 4 мм² и ставят предохранитель на 16 А. На тонком проводе падение напряжения съедает часть мощности, и греется проводка, а не вода.
У ТЭНа на 220 В сопротивление спирали около 320 Ом при той же мощности. От 12 В он отдаст меньше ватта — греться не будет. Спираль нужно мотать под низкое напряжение: для 12 В и 150 Вт сопротивление 0,96 Ом, а проволока заметно толще.
По ГОСТ 13268-88 допуск на мощность +5/−10%, то есть от 135 до 157,5 Вт. Плюс просадка напряжения на аккумуляторе и проводке: при 11,5 В вместо 12 В мощность падает примерно до 138 Вт.
Да, это тот же элемент с другой намоткой. При 24 В ток на те же 150 Вт будет 6,25 А, при 48 В — 3,1 А. Проводка дешевле, потери меньше. Если система позволяет, считать лучше сразу на 48 В.
Нержавейка AISI 321 или 304 для воды и пищевых сред, углеродистая сталь для масла и воздуха. Присоединение — резьба G1/2", G3/4", М14×1,5, приварной фланец или погружное исполнение без штуцера. Выводы: шпильки М4/М6 или кабель с гермовводом, узел выводов IP65/IP67.
