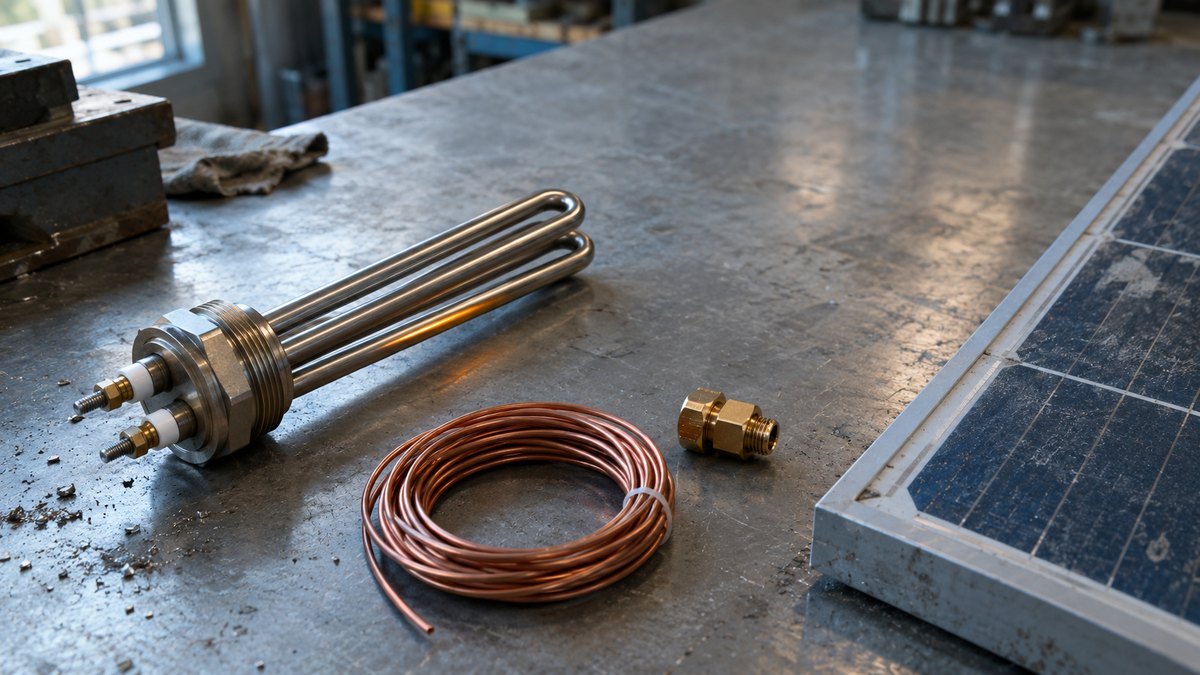

Тэн 12 Вольт, 150 Вт. Для солнечной панели и автономного питания

ТЭН на 12 вольт мощностью 150 Вт рассчитан на прямое питание от постоянного тока: солнечная панель, аккумулятор, бортовая сеть автомобиля или прицепа. Инвертор не нужен, элемент подключается к источнику напрямую, поэтому из схемы уходит лишнее звено с собственными потерями.

Рабочий ток при 12 В и 150 Вт получается 12,5 А, сопротивление спирали в холодном состоянии около 0,96 Ом. Это главное, что нужно учесть при монтаже: на таком токе сечение кабеля берут от 4 мм², иначе просадка на проводах съедает мощность, а сам провод греется. Предохранитель ставят на 16 А. Разница с сетевым ТЭНом на 220 В здесь принципиальная: при той же мощности ток выше почти в двадцать раз.

Оболочка нержавеющая, диаметр трубки 8 мм, набивка оксид магния. Выводы под винт М4, длина и форма изгиба подбираются под посадочное место заказчика. В отличие от сетевых элементов, спираль здесь толще и короче, поэтому к качеству опрессовки контактных узлов требования жёстче, слабый контакт на 12,5 А греется и подгорает.

Типовые задачи под эту позицию: подогрев воды в баке от солнечной панели, автономная система на даче без сети, подогрев в теплице, обогрев отсека или бака в автомобиле и прицепе, полевой нагрев от аккумулятора. Для большего объёма воды ставят несколько элементов параллельно, разложив нагрузку по отдельным линиям и предохранителям.

Допуск по мощности по ГОСТ 13268-88 составляет +5/-10 процентов, то есть фактическая мощность на партии может отличаться от номинала в этих пределах. Изготавливаем по чертежу или по образцу, от одной штуки, с подбором длины, формы и типа крепления под ваше оборудование. Нужна другая мощность или напряжение 24 и 48 В - считаем отдельно.
