Фланцевые блок-ТЭНы для стационарных резервуаров с битумом, мазутом, гудроном, ПБВ, термомаслом, гликолями. Монтаж в стенку бака, замена без слива среды. От 9 до 120 кВт, удельная мощность 1,5–4 Вт/см² под конкретный продукт.
Врезные нагреватели для битума и вязких сред - это фланцевые блочные ТЭНы мощностью 9-120 кВт для горизонтальной установки в стенку стационарных резервуаров. Нагрев проводится в нижней зоне бака, под уровнем продукта, с оставлением верхнего слоя холодной зоны для расширения. Конструкция рассчитана на длительную работу в битуме, мазуте, гудроне, ПБВ и тяжелых маслах. Изготовление по чертежу или заданным параметрам под конкретный резервуар и режим нагрева.

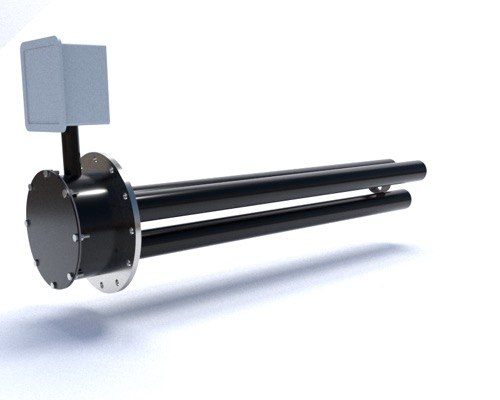

Блочный ТЭН из гладких трубчатых элементов, закрепленных на стальной фланцевой плите, с клеммной коробкой сверху и выводом нагревательных труб горизонтально в объём резервуара.
Фланец нагревателя стыкуется с ответным фланцем на стенке резервуара, монтаж стационарный на заданной высоте с обеспечением нижней прогреваемой зоны и верхней холодной зоны расширения.
Стандартные блоки 9-120 кВт, в типовых конфигурациях 12-24 кВт на фланце G 2 1/2, а также комплекты из 2-4 нагревателей суммарной мощностью 60-120 кВт для резервуаров 20 м³.
Нагрев битума, мазута М-100/М-40, гудрона, ПБВ, тяжелых масел и термомасел в диапазоне температур до 160-200 °C с размещением элементов в зоне продукта без оголения.
Резервуары битума дорожных предприятий, мазутные хозяйства котельных, маслостанции гидроприводов прессов и технологических установок, стационарные хранилища вязких продуктов.
Возможна адаптация мощности, напряжения, материала оболочки, длины и формы труб, типа фланца и выводов по чертежу, фото или описанию заказчика, от 1 штуки.
Подключение выполняется к клеммам в контактной коробке на фланце с учетом схемы питания и требуемой мощности. Сечение кабеля и способ присоединения подбираются по току и условиям эксплуатации.
Подбор врезного нагревателя выполняется по объему резервуара, типу среды, требуемой скорости разогрева и доступной мощности сети. Рекомендуется исходить из реальных условий эксплуатации и ограничений по температуре продукта.
Врезной нагреватель монтируется горизонтально в стенку резервуара через фланец, а погружной опускается сверху через крышку или люк. Врезное исполнение удобно для больших стационарных резервуаров, где требуется стационарный монтаж на фиксированной высоте и доступ к фланцу снаружи.
Для оценки исходят из объема и требуемой скорости разогрева. Практический ориентир: для 20 м³ битума с 20 °C до 160 °C обычно ставят 2-4 врезных нагревателя суммарной мощностью 60-120 кВт, далее масштабируют по объему и условиям работы.
Чаще всего применяются нержавеющие стали AISI 304/316 или 10Х18Н10Т, которые устойчивы к продукту и рабочим температурам. Для менее агрессивных сред допустимо использование черной стали С10, выбор материала согласуется с технологом или проектировщиком.
Да, возможно повторить геометрию и присоединительные размеры по чертежу, фото или образцу существующего нагревателя. В этом случае сохраняются посадочные размеры фланца и длина элементов, а электрические характеристики при необходимости корректируются под новую задачу.
