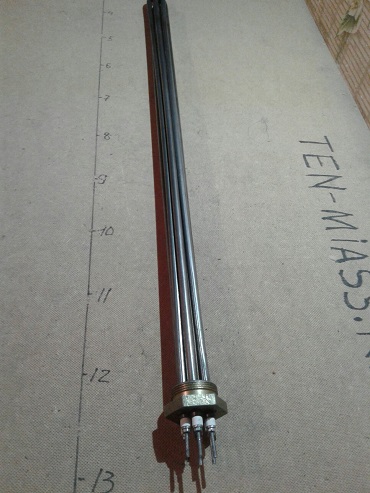

➤ ТЭНБ-9,0j220(тэн182 В10/3,0)G1 1⁄2. Развернутая длина одной трубки 182см. Диаметр трубки 10мм. Мощность тэна 9,0кВт. Напряжение 220В. Резьба G1 1/2. Доставка 🚚 по РФ и СНГ от 2х
Блок ТЭНБ-9,0j220(тэн182 В10/3,0)G1 1/2 - это трёхтрубчатый электронагреватель суммарной мощностью 9,0 кВт для питания от 220 В с резьбовым присоединением G1 1/2. Развернутая длина одной трубки 182 см, диаметр оболочки 10 мм, исполнение «J» для нагрева воды в нержавеющей оболочке по ГОСТ 13268-88. Конструкция рассчитана на установку в резервуары и котлы, где требуется погружной нагрев жидкости. При необходимости изделие используется как прототип для изготовления модификаций под конкретные условия эксплуатации.
Исполнение «J» предназначено для нагрева воды и слабых водных растворов в баках, бойлерах и котлах, где требуется погружной нагрев с резьбовым подключением G1 1/2.
Суммарная мощность блока 9,0 кВт при номинальном напряжении 220 В, три трубчатых элемента по 3,0 кВт каждый, соединение выбирается под схему питания объекта.
Развернутая длина одной трубки 182 см при диаметре 10 мм обеспечивает достаточную удельную нагрузку на поверхность для воды; монтаж через резьбу G1 1/2 в стенку или горловину аппарата.
Блок сформирован из группы трубчатых ТЭНов, смонтированных в резьбовой втулке G1 1/2, активная часть должна быть полностью погружена в нагреваемую среду при работе.
ТЭНБ типа J рассчитан на работу в воде при температуре корпуса до 100 °C и давлении до 0,5 МПа при корректной установке и наличии циркуляции среды.
По чертежу или образцу можно изменить длину, мощность, напряжение, материал оболочки, форму изгибов и тип выводов, сохранив резьбовую или фланцевую посадку блока.
Подключение блока выполняется клеммами на выводах каждого трубчатого элемента с обеспечением надёжного контакта и заземления металлической втулки. Схему соединения (звезда, параллельно, раздельные группы) выбирают исходя из питающего напряжения и требуемых ступеней мощности.
Подбор блока ТЭНБ для конкретного узла сводится к расчёту требуемой мощности, проверке удельной нагрузки на поверхность и согласованию геометрии с габаритами аппарата. Для уже известной мощности можно использовать данный типоразмер как ориентир и масштабировать длину и количество элементов.
Данное исполнение целесообразно для нагрева воды объёмом порядка 200-600 л от сети 220 В при стабильной циркуляции и отсутствии агрессивных примесей. Если объём больше, среда агрессивная, требуется другое напряжение или нестандартное посадочное место, имеет смысл заказать блок с изменённой длиной, числом элементов или материалом оболочки.
Исполнение J рассчитано на воду, для масла и воздуха применяют варианты с маркировкой Z, O или K и другой удельной мощностью. Для перехода на другую среду нужен пересчёт мощности, температуры корпуса и выбор подходящего материала оболочки под новый режим.
Оцените массу жидкости, требуемый подъём температуры и время разгона, затем рассчитайте мощность по тепловому балансу с запасом на потери тепла. Если расчётная мощность отличается, можно изготовить блок того же типоразмера на другую мощность либо разделить её на несколько ступеней для мягкого пуска.
Активная часть трубок должна быть полностью погружена в воду при работе, недопустима работа на сухую и в условиях образования плотной накипи на поверхности. При монтаже обеспечьте надёжное заземление, герметичность резьбового соединения, доступ для обслуживания и предусмотрите защиту по температуре и уровню.
