➤ Тэн84А8/2,0j220R20ф7шМ14*1,5 эскиз. Штуцер М14*1,5эскиз. Мощность-2,0кВт. Радиус-20мм.Диаметр трубки-8мм. Форма-7.Развернутая длина-84см.Напряжение-220В. Доставка 🚚 по РФ и СНГ

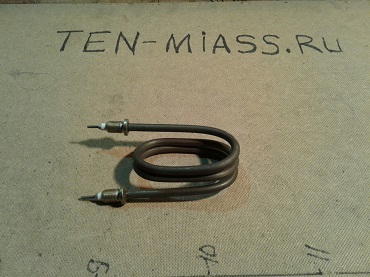

Тэн84А8/2,0j220R20ф7шМ14*1,5 - трубчатый электрический нагреватель мощностью 2,0 кВт на напряжение 220 В с формой изгиба 7 и монтажом через штуцер М14*1,5. Нагреватель выполнен на основе трубки диаметром 8 мм с развернутой длиной 840 мм и радиусом гиба 20 мм. Конструкция ориентирована на локальный или линейный нагрев в металлических узлах и емкостях. Возможно изготовление аналогичных ТЭНов по чертежу или эскизу под конкретную задачу.
ТЭН предназначен для электрического нагрева металлических деталей, стенок емкостей, теплообменных узлов и технологической арматуры при питании от сети 220 В.
Трубка диаметром 8 мм, развернутая длина 840 мм, форма 7 с радиусом гиба 20 мм позволяет устанавливать ТЭН в ограниченном монтажном пространстве.
Крепление через штуцер М14*1,5, выводы под подключение клеммами или кабельными наконечниками обеспечивают жесткую фиксацию и надежный контакт.
Номинальная мощность 2,0 кВт при 220 В рассчитана на длительный стационарный режим работы в составе промышленного оборудования.
Используется в нагревательных узлах трубопроводов, резервуаров, пресс-форм, технологических ванн, сушильных и климатических установок.
По чертежу заказчика возможен подбор мощности, напряжения, материалов оболочки, конфигурации изгибов, присоединительных и монтажных элементов.
Подключение ТЭНа выполняется к сети 220 В через коммутационную аппаратуру с учетом пускового тока и условий эксплуатации. Защитное заземление и использование терморегулирующей аппаратуры закладываются в проекте щита управления.
Подбор нагревателя выполняется по требуемой мощности, геометрии установки и рабочей среде. Исходные данные лучше передавать в виде чертежа или набора параметров узла.
Конкретная модель чаще применяется для нагрева металлических узлов и стенок емкостей. Аналоги на той же базе изготавливаются для воды, масел, слабых растворов, воздуха и твердых материалов с подбором материала оболочки и плотности мощности под среду.
В большинстве случаев мощность и напряжение перестраиваются без изменения посадочных размеров, если укладываются в допустимую плотность мощности для выбранного материала оболочки. В заявке достаточно указать требуемые кВт и В, а также ссылку на базовую модель или ее чертеж.
Нужны эскиз или чертеж с указанием длины, диаметра, формы изгиба и резьб, а также сведения о среде, температуре и ограничениях по мощности и напряжению. Дополнительно желательно указать способ подключения и доступное место под выводы и коммутацию.
Ресурс зависит от температуры поверхности, качества контактных соединений и соблюдения паспортных режимов. При корректном подборе плотности мощности и нормальной теплопередаче ТЭН работает длительно в штатном режиме и выдерживает гарантийный срок с запасом.
