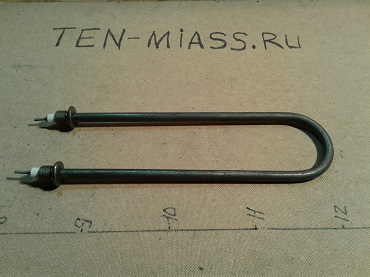

➤ Тэн78А13/1,5р380R40ф2ш1/2. Развернутая длина 78см. Диаметр трубки 13мм. Мощность 1,5кВт. Напряжение 380В. Радиус 40мм. Форма 2. Штуцер 1/2. Доставка 🚚 по РФ и СНГ от 2х дней!
Тэн78А13/1,5р380R40ф2ш1/2 - трубчатый электронагреватель для воды и слабых растворов с развернутой длиной 780 мм, диаметром оболочки 13 мм и мощностью 1,5 кВт при напряжении 380 В. Исполнение по радиусу гиба 40 мм, форма изгиба 2 (двухлучевой U-образный), крепление через штуцер G1/2. Маркировка «р» указывает на водяное исполнение, среда - вода и слабый раствор кислот/щелочей в стандартном для таких ТЭНов диапазоне до точки кипения. Конструкция подходит для встраивания в баки, теплообменники, емкости и специальные аппараты с резьбовым присоединением G1/2.
Нагрев воды и слабых растворов кислот/щелочей в баках, емкостях, аппаратах с резьбовым патрубком G1/2 при напряжении сети 380 В.
Развернутая длина 780 мм, радиус гиба 40 мм, форма 2 - стандартный двухлучевой U-образный ТЭН с межосевым расстоянием, типичным для серии 78А13.
Мощность 1,5 кВт при 380 В, удельная мощность на поверхности выбирается для работы в воде без перегрева оболочки при штатной циркуляции среды.
Крепление в стенку аппарата через резьбовой штуцер G1/2 с уплотнением по прокладке, обеспечивающее герметичный ввод ТЭНа в емкость.
Электроводонагреватели, бойлеры, моечные ванны, технологические баки, лабораторные емкости, подогреватели воды в контурах циркуляции.
Возможна адаптация ТЭНа по длине, мощности, напряжению, материалу оболочки, форме изгиба и типу выводов под конкретный узел заказчика.
Тэн78А13/1,5р380R40ф2ш1/2 подключается к трехфазной или однофазной сети 380 В через выводные шпильки/клеммы с использованием клеммных колодок или кабельных наконечников. Затяжка штуцера G1/2 выполняется с уплотнением на прокладку, после чего производится электрическое подключение с учетом защитного заземления.
Подбор аналога или модификации выполняется по мощности, геометрии, среде, напряжению и допустимой удельной мощности на поверхности оболочки. Для корректного выбора нужны исходные данные по объему и режиму нагрева.
ТЭН мощностью 1,5 кВт целесообразно использовать для нагрева небольших баков и емкостей объемом порядка 30-80 л воды в бытовых и промышленных установках. Форма 2 и радиус R40 позволяют устанавливать его в стандартные патрубки и крышки, где требуется двухлучевой нагревательный элемент с резьбой G1/2.
Да, при сохранении диаметра 13 мм, развернутой длины 780 мм и штуцера G1/2 можно пересчитать спираль под другое напряжение и мощность. При запросе нужно указать требуемые кВт, В, среду и желаемую схему включения, после чего подбирается удельная мощность и конфигурация спирали.
Для обычной водопроводной воды подходят углеродистая и нержавеющая сталь, при повышенной коррозионной активности и длительной эксплуатации предпочтительнее нержавеющая сталь AISI 304/316 или сталь 10Х18Н10Т. Для специфических сред (агрессивные растворы, требования к чистоте) возможно исполнение из меди, титана или с защитным покрытием.
Достаточно дать чертеж или фото с размерами, указать среду, требуемую мощность, напряжение, тип и размер крепления, тип выводов и материал оболочки. На основе этих данных рассчитывается спираль, удельная мощность и изготавливается ТЭН с сохранением посадочных размеров вашего узла.
Делаем нагреватели по чертежам и образцам от 1 штуки, срок от 3 дней. Основные разделы:
Оставьте заявку — перезвоним в течение 15 минут. Подскажем по материалу, чертежу, срокам и стоимости.
