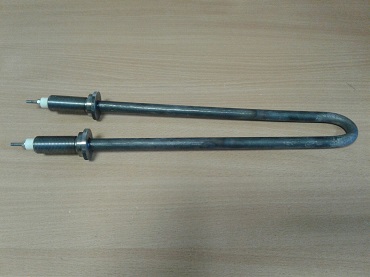

Тэн73В13/3,3р220R14ф2шМ20*1,5(спец) - трубчатый электронагреватель мощностью 3,3 кВт на 220 В с развернутой длиной 730 мм и радиусом гиба 14 мм. Конструкция выполнена на трубке диаметром 13 мм с резьбовым штуцером М20x1,5 для крепления в оборудовании. Форма 2 предполагает стандартный двухколенный изгиб под заданный радиус. Модель используется как базовый вариант, при необходимости возможна доработка по чертежу под конкретный узел.
ТЭН применяется для нагрева жидкостей и газов в оборудовании, где требуется мощность около 3,3 кВт от сети 220 В. Подходит для встраивания в резервуары, теплообменные узлы и корпуса с резьбовым посадочным местом М20x1,5.
Развернутая длина 730 мм, диаметр оболочки 13 мм, радиус гиба 14 мм, форма 2 - двухколенный гнутый ТЭН с заданной компоновкой под посадочные размеры заказчика.
Резьбовой штуцер М20x1,5 обеспечивает монтаж в стенку бака или корпуса с ответной резьбой или через переходник. Такое крепление удобно для обслуживания и замены без разборки оборудования.
Номинальная мощность 3,3 кВт при напряжении 220 В рассчитана на однофазное питание. Возможно изготовление модификаций на другие напряжения с сохранением геометрии или по новому чертежу.
ТЭН может использоваться в системах нагрева воды, технологических растворов, масляных ванн и воздушных каналов при выборе соответствующего материала оболочки и плотности мощности по задаче.
По этому типу ТЭНа возможны исполнения с другими мощностями, напряжениями, материалами трубки, вариантами изгиба и выводов по чертежу или образцу заказчика.
Подключение ТЭНа выполняется к однофазной сети 220 В через соответствующую арматуру и клеммные элементы, обеспечивающие надежный контакт и защиту от перегрева. Выводы согласуются с типом клеммной коробки или разъема на стороне оборудования.
Подбор ТЭНа этого типа выполняется по требуемой мощности, напряжению, среде нагрева и габаритным ограничениям узла. Для нестандартных условий удобнее сразу задавать исходные данные для расчета ТЭНа по чертежу.
Да, мощность и напряжение можно пересчитать при сохранении формы и посадочных размеров, изменится только сопротивление нагревательного элемента. Допустимость зависит от плотности мощности и условий охлаждения, поэтому желательно указывать среду и режим работы.
Для чистой и технической воды обычно используют нержавеющую сталь AISI 304/316 или 10Х18Н10Т, для масляных ванн - жаропрочные стали, для агрессивных сред применяют титан или дополнительное покрытие. При запросе желательно указать состав среды, температуру и предполагаемый срок службы.
Возможно, но нужно проверить допустимую поверхностную нагрузку Вт/см2 и обеспечить достаточный обдув, чтобы не допускать перегрева оболочки. Для воздуха обычно выбирают меньшую мощность на единицу площади или увеличивают длину ТЭНа при той же мощности.
Необходимы схема или чертеж с размерами в развернутом виде и в готовой форме, тип и материал оболочки, мощность и напряжение, условия работы (среда, температура, режим включения) и требования к креплению и выводам. По фото или образцу также можно восстановить геометрию и изготовить аналог.
