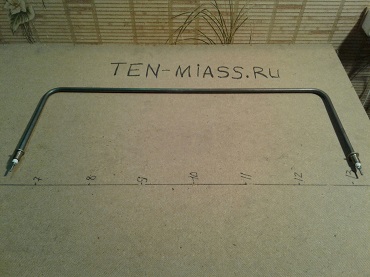

➤ Тэн110А10/1,25т220шМ14*1,5 эскиз.Развернутая длина 110см. Диаметр трубки 10мм. Мощность 1,25кВт. Напряжение 220В. Штуцер М14*1,5. Эскиз. Доставка 🚚 по РФ и СНГ от 2х дней!
Тэн110А10/1,25т220шМ14*1,5 - прямой трубчатый электронагреватель развернутой длиной 1100 мм, диаметром оболочки 10 мм и мощностью 1,25 кВт при напряжении 220 В. Крепление осуществляется через резьбовой штуцер М14*1,5 по эскизу заказчика. Применяется как погружной или воздушный ТЭН в составе оборудования, где требуется жесткое крепление на штуцере. Изготавливается по ГОСТ 13268-88 с возможностью адаптации параметров под задачу.
Прямой ТЭН общего промышленного назначения для нагрева воды, слабощелочных/слабокислых растворов или воздуха при использовании в составе технологического оборудования.
Развернутая длина нагревательного элемента 1100 мм, конструкция по эскизу с креплением на штуцер М14*1,5 позволяет закладывать элемент в корпус, бак или камеру нагрева.
Номинальная мощность 1,25 кВт при питании от сети 220 В переменного тока, одноконтурное исполнение с выводом обоих контактов со стороны штуцера.
Подключение клеммное или через наконечники на выводных штырях, механическое крепление нагревателя в стенке аппарата через резьбовой штуцер М14*1,5 с уплотнением.
Используется в баках, ваннах, резервуарах, воздуховодах и камерах нагрева при температуре корпуса не выше расчетной для выбранного материала оболочки и удельной мощности.
Возможен выпуск аналогичных ТЭНов с другими длинами, мощностями, напряжениями, материалами трубки и типами выводов по чертежу или образцу заказчика.
Подключение ТЭНа выполняется к одиночной фазе 220 В через клеммные зажимы или кабельные наконечники на выводных шпильках, с обеспечением надежного контактного соединения и заземления корпуса. Механическое присоединение к оборудованию производится через резьбовой штуцер М14*1,5 с установкой уплотнительных элементов по среде.
Подбор аналогичного ТЭНа выполняется по требуемой тепловой мощности, параметрам сети и геометрии установки с учетом среды нагрева и допустимой удельной мощности на поверхности. Для корректного расчета нужны исходные данные по объему, массе и требуемой скорости нагрева.
Чаще всего такое исполнение используют в вертикальных и горизонтальных баках для нагрева воды и растворов, в технологических ваннах небольшой глубины, а также в воздуховодах и камерах нагрева. Важное условие - наличие посадочного места под резьбу М14*1,5 и достаточное пространство вдоль оси ТЭНа.
Да, возможно изготовить ТЭН той же длины 1100 мм с той же резьбой М14*1,5, но с другой мощностью и под другое напряжение сети. При изменении параметров будет пересчитано сопротивление спирали и уделенная мощность поверхности, чтобы не допустить перегрева среды и оболочки.
Для чистой и технической воды обычно применяют нержавеющие стали AISI 304/316 или 10Х18Н10Т, для масляных и высокотемпературных сред - жаропрочные стали, для нейтральных сред и невысоких температур допускается медь или черная сталь. При наличии агрессивных компонентов в среде лучше передать состав рабочей жидкости, чтобы подобрать материал оболочки и уплотнений по химической стойкости.
Необходимо указать развернутую длину и диаметр трубки, требуемую мощность и напряжение, тип и размер крепления (например, М14*1,5), длину зоны нагрева и нерабочие участки, тип среды и ориентировочные условия работы. Дополнительно желательно зафиксировать тип выводов, допустимую температуру корпуса и требуемый материал оболочки, чтобы избежать несоответствия по ресурсу и устойчивости к коррозии.
