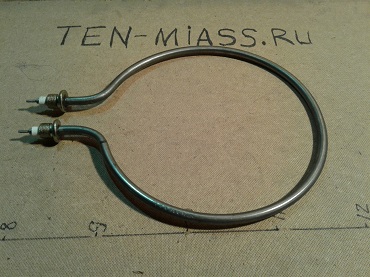

➤ Тэн100(шп65)12/3,0j380эскиз. Развернутая длина 100см. Диаметр трубки 12мм. Мощность 3,0кВт. Напряжение 380В. Эскиз. Доставка 🚚 по РФ и СНГ от 2х дней!
Тэн100(шп65)12/3,0j380эскиз - трубчатый электронагреватель мощностью 3,0 кВт на 380 В с развернутой длиной 1000 мм и диаметром трубки 12 мм для работы в воде и слабых растворах кислот. Исполнение по эскизу, с креплением шпилькой 65 и оболочкой из жаростойкой нержавеющей стали под среду типа «j». Подходит для встраивания в баки, теплообменники, технологические ванны и другое оборудование. Возможна адаптация конструкции под чертеж заказчика по размерам, мощности, напряжению и материалам.
Нагрев воды и слабых растворов кислот с pH 5-7 в промышленных баках, ваннах, теплообменниках и технологических установках, где требуется работа на 380 В и мощность около 3 кВт.[8]
Развернутая длина нагревательного элемента 1000 мм, диаметр оболочки 12 мм, крепление через шпильку 65 для установки в закладную деталь или фланец оборудования.
Номинальная мощность 3,0 кВт при напряжении 380 В, трехфазное или однофазное включение в зависимости от схемы заказчика и расположения выводов.
Оболочка из нержавеющей жаропрочной стали под условное обозначение среды «j» для воды и слабых растворов кислот, внутренняя спираль в уплотненном изоляторе по ГОСТ 13268-88.[8]
Изготовление по чертежу, фото или словесному описанию от 1 штуки, срок от 3-5 рабочих дней, возможен подбор удельной мощности под конкретную среду и режим нагрева.[1][2][8]
Гарантия 1 год при соблюдении режимов эксплуатации и правильном подборе удельной поверхностной мощности для нагреваемой среды.[2][8]
Подключение выполняется к сети 380 В через клеммную коробку, клеммы или разъемы, с учетом схемы включения и требований к изоляции. Сечения проводников и коммутационной аппаратуры подбираются по току и условиям эксплуатации.
Подбор нагревателя этого типа выполняется по требуемой мощности, режиму нагрева и допустимой удельной поверхностной мощности для конкретной среды.[8]
Условное обозначение «j» соответствует работе в воде и слабых растворах кислот с pH 5-7, для щелочей и более агрессивных сред требуются другие материалы и исполнение.[8] Для таких задач подбирается оболочка и удельная мощность под конкретный состав среды по чертежу.
Ресурс зависит от удельной поверхностной мощности и скорости образования отложений на оболочке, которые ухудшают охлаждение и повышают температуру металла.[8] При жесткой воде рекомендовано снижать удельную мощность относительно предельных значений и предусматривать регулярную очистку ТЭНа или использование защитных покрытий.
При изготовлении под заказ можно оставить развернутую длину 1000 мм и крепление шпилькой 65, изменив мощность и напряжение за счет подбора сопротивления спирали и схемы включения.[2][7] В этом случае пересчитывается удельная поверхностная мощность и оценивается допустимость для заданной среды.
Требуется указать среду нагрева, мощность, напряжение, материал оболочки, форму и габаритные размеры, тип и расположение креплений, тип выводов и количество изделий.[7][8] Эти данные можно передать в виде чертежа, фото с размерами или текстового описания, после чего будет выполнен расчет и изготовление от 3-5 рабочих дней.[1][2]
