Блок ТЭН с термостатом, аварийной защитой 95 °C, кабельным вводом IP54 — для бойлеров, электрокотлов, бойлерных и технических баков. От 1,5 до 18 кВт, медь или нержавейка, резьба G 1 1/4"–G 2", диапазон термостата 30–85 °C. С магниевым анодом по заказу.
Блочный ТЭН с терморегулятором для бойлеров, электрокотлов и баков используется как готовый узел нагрева воды с автоматическим поддержанием температуры. На фото типовая группа из 3 U-образных медных нагревательных элементов, закрепленных на латунном фланце с резьбой G 1 1/2. Сверху установлена коробка автоматики IP54 с биметаллическим терморегулятором и аварийным термопредохранителем. Конструкция рассчитана на подключение к сети переменного или постоянного тока в зависимости от задания.

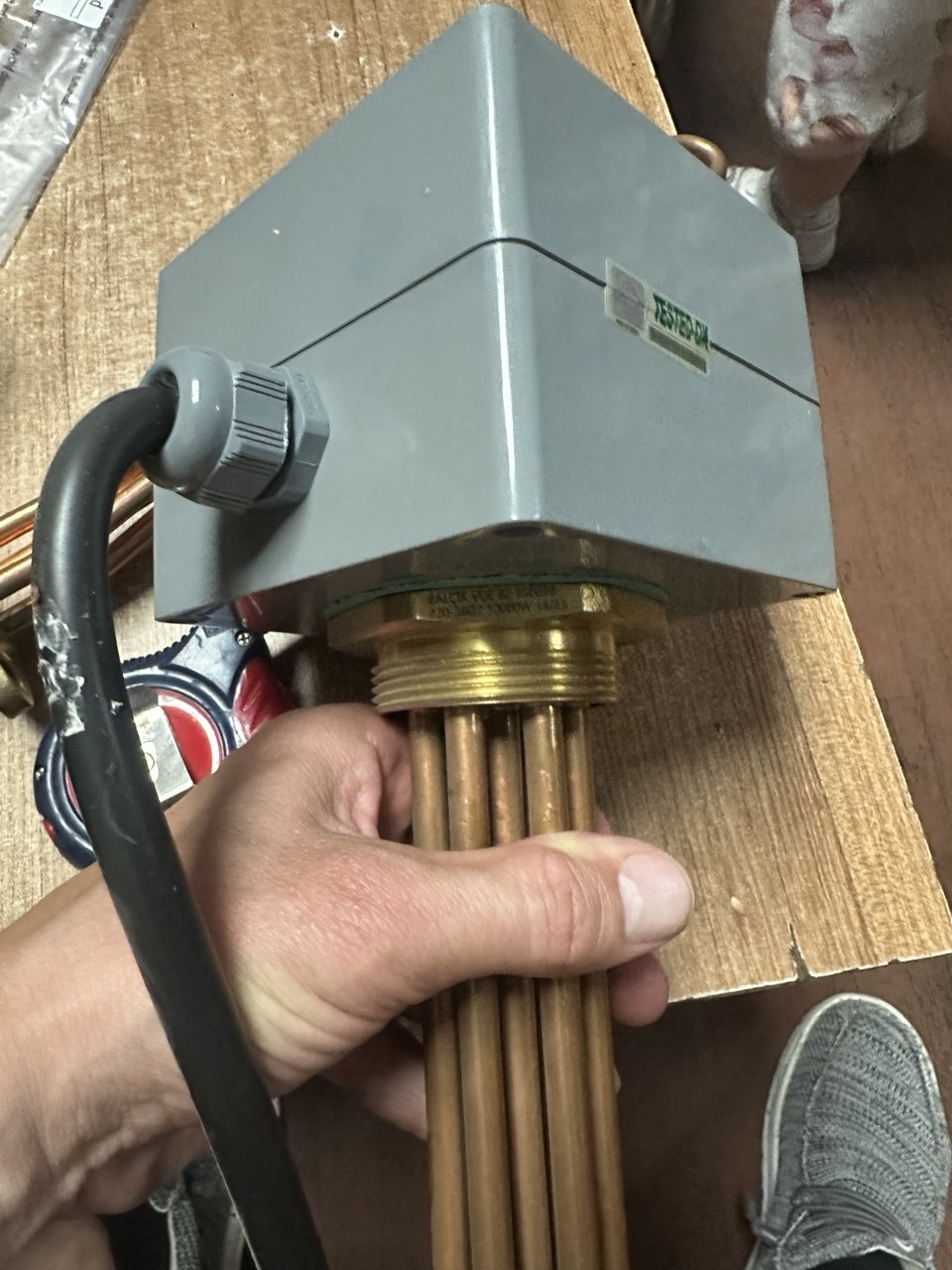

Три U-образных медных трубчатых нагревателя Ø 8,5 мм, сгруппированных в кольцо и запрессованных в латунный фланец с наружной резьбой G 1 1/2 для врезки в бак.
Биметаллический терморегулятор на капиллярной трубке, конец датчика вводится в зону нагрева между трубками ТЭНа и отключает питание при достижении заданной температуры.
Внутри коробки установлен отдельный термопредохранитель, который размыкает цепь при превышении аварийной температуры и защищает бак и нагреватели от работы «на сухую».
Регулировка вручную поворотной ручкой по шкале с фиксированными диапазонами 40 / 60 / 80 °C, гистерезис порядка 5-10 °C между отключением и повторным включением.
Пластиковый или металлический герметичный кожух IP54 с сальниковым кабельным вводом, клеммами питания и механическим приводом регулятора температуры на лицевой стороне.
Каждый блок проходит проверку на герметичность и измерение сопротивления изоляции, после чего маркируется наклейкой «TESTED OK» с указанием параметров.
Подключение блока выполняется через клеммы в коробке автоматики с соблюдением схемы, указанной на крышке или в сопроводительной документации. Питающие и заземляющие проводники подбираются по току и температурным условиям внутри кожуха.
Подбор блочного ТЭНа с терморегулятором выполняется по объему бака, требуемой мощности, напряжению и материалу среды. Ниже приведена типовая последовательность расчета для воды и слабых водных растворов.
Типовое применение - нагрев воды в бытовых и промышленных бойлерах объемом 50-500 л, электрокотлах, буферных баках отопления и технологических емкостях с температурой до 80-90 °C. Конструкция удобна, когда нужна готовая врезка G 1 1/2 с уже встроенной автоматикой по температуре.
Стандартное исполнение под воду, для антифриза или масла требуется пересчет мощности и выбор другого материала оболочки, чтобы снизить поверхностную нагрузку и учесть вязкость среды. Под такие задачи изготавливаем аналогичный блок по чертежу с измененным материалом, геометрией и настройками автоматики.
Встроенный регулятор измеряет температуру непосредственно в зоне нагрева между трубками ТЭНа и отключает питание блока независимо от внешней автоматики. Выносной датчик котла обычно контролирует температуру теплоносителя в другом месте системы и работает как верхний уровень управления, поэтому оба устройства можно использовать совместно.
В этом случае нужна модификация под задачу: сообщите требуемую мощность, напряжение, материал оболочки, тип резьбы или фланца, габариты бака и рабочую среду. По этим данным изготовим аналогичный блочный ТЭН с терморегулятором по чертежу или по согласованной схеме начиная от 1 штуки.
