➤ Тэн 87А8/1,5т220R10 флажки М4, эскиз.Развернутая длина 87см. Диаметр трубки 8мм. Мощность 1,5кВт. Напряжение 220В. Радиус 10мм. Флажки М4.Эскиз. Доставка 🚚 по РФ и СНГ от 2х дней

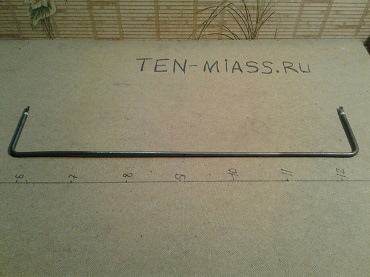

Тэн 87А8/1,5т220R10 с флажками М4 - это трубчатый электронагреватель длиной в развернутом виде 870 мм, мощностью 1,5 кВт при напряжении 220 В, с минимальным радиусом гиба 10 мм. Конструкция выполнена на трубке диаметром 8 мм с выводами под флажковые контакты М4 по эскизу заказчика. Подходит для встраивания в воздухонагреватели, камеры и специальные узлы, где требуется компактный изгиб. Возможна поставка как единичного изделия, так и серии по одинаковому чертежу.
Тэн применяется для нагрева воздуха и газов в компактных устройствах, шкафах, туннелях и камерах, где требуется малая длина и жёсткая форма по эскизу.
Развернутая длина трубки 870 мм, внешний диаметр оболочки 8 мм, минимальный радиус гиба 10 мм по контуру согласно эскизу.
Номинальная мощность 1,5 кВт при напряжении 220 В, однофазное включение, исполнение возможно для AC или DC по запросу.
Контакты выполнены под флажки М4 для присоединения кабельных наконечников или клемм, обеспечивающих разборное соединение.
Используется в воздухонагревателях, сушильных и термокамерах, технологической оснастке, лабораторных стендах и нестандартном оборудовании.
Возможна переработка текущей модели под нужную схему гибов, креплений, мощность, напряжение и материал оболочки по чертежу или образцу заказчика.
Подключение тэна выполняется к однофазной сети 220 В через флажковые выводы М4 с использованием подходящих клемм и кабеля по току нагрузки. Рекомендуется предусмотреть термозащиту и коммутацию через контакторы или твердотельные реле.
Подбор тэна для задачи выполняется по требуемой тепловой мощности, габаритам зоны нагрева и условиям работы среды. На основе исходных данных подбираются мощность, напряжение, длина и схема гибов.
Да, при сохранении общей геометрии можно пересчитать спираль и подобрать другую мощность и напряжение в допустимых пределах длины и диаметра трубки. При заказе укажите требуемые электрические параметры, схему включения и ограничения по температуре поверхности.
Для сухого воздуха обычно достаточно нержавеющей стали AISI 304 или аналогичной стали 10Х18Н10Т, обеспечивающей коррозионную и температурную стойкость. Если среда более агрессивная или температура выше стандартной, имеет смысл рассмотреть жаропрочные или специальные сплавы.
Базовое изделие рассчитано на 220 В, но по чертежу возможно изготовление тэна с сопротивлением, согласованным с питанием 12 В или 24 В DC и требуемой мощностью. При запросе необходимо указать напряжение, мощность, режим работы и способ охлаждения.
Достаточно предоставить чертеж с размерами развертки или контура гиба, указанием мест расположения выводов и креплений, а также мощность, напряжение, тип среды и желаемый материал оболочки. При наличии только образца или фото можно согласовать размеры по замерам и доработать схему гиба совместно с конструктором.
Делаем нагреватели по чертежам и образцам от 1 штуки, срок от 3 дней. Основные разделы:
