➤ Тэн 100А10/0,7т220R17ф2. Развернутая длина 100см. Диаметр трубки 10мм. Мощность 0,7кВт. Напряжение 220В. Радиус 17мм. Форма 2. Доставка 🚚 по РФ и СНГ от 2х дней!

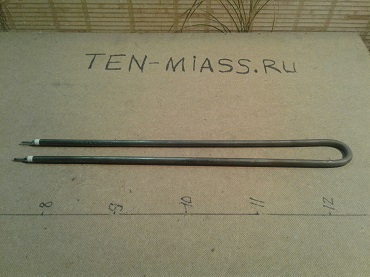

Тэн 100А10/0,7т220R17ф2 - трубчатый электрический нагреватель мощностью 0,7 кВт на напряжение 220 В с развернутой длиной 100 см и диаметром оболочки 10 мм. Работает при гибочном радиусе 17 мм по форме 2, предназначен для встраивания в оборудование заказчика. Подходит для нагрева воды, воздуха и металлических деталей в малогабаритных зонах. Возможна адаптация конструкции под конкретные габариты и условия эксплуатации.
Тэн используется как встраиваемый нагревательный элемент в резервуары, воздуховоды, штампы, тепловые модули и другое электротермическое оборудование.
Развернутая длина нагревательной трубки 100 см, диаметр оболочки 10 мм, минимальный радиус гибки при изготовлении R17 по форме 2.
Мощность 0,7 кВт при номинальном напряжении 220 В переменного или постоянного тока, допускается подбор других сочетаний мощности и напряжения под задачу.
Стандартное исполнение - трубчатый ТЭН с прямолинейным или изогнутым участком по форме 2, с парой выводов под подключение к сети.
Применяется в баках для нагрева воды, в локальном подогреве технологических зон, в сушильных и нагревательных установках с ограниченным пространством.
Возможно изготовление аналогичного ТЭНа с другими длинами, формами гиба, материалами оболочки, мощностями, напряжениями и вариантами присоединения.
Подключение ТЭНа выполняется к соответствующей электрической сети через клеммные колодки, разъемы или шины в зависимости от конструкции оборудования. Необходимо предусмотреть заземление и коммутационную аппаратуру по току и мощности нагревателя.
Подбор ТЭНа выполняется по требуемой тепловой мощности, рабочей среде и габаритным ограничениям оборудования. Основная задача - обеспечить нужную мощность при допустимой удельной нагрузке и форме гиба.
Базовое исполнение применимо для нагрева воды и воздуха при соблюдении допустимой удельной мощности по поверхности. Для масел, химических растворов и плотных материалов требуется подбор другого материала оболочки и, при необходимости, изменение мощности и длины.
Допускается перерасчет мощности и напряжения при том же диаметре и форме изгиба с изменением сопротивления спирали. В ряде случаев требуется корректировка длины рабочей части для соблюдения допустимой удельной нагрузки по поверхности.
Ресурс зависит от удельной мощности, теплового режима и качества отвода тепла от поверхности нагревателя. При работе в номинальном режиме и плотном тепловом контакте температура оболочки удерживается в рабочем диапазоне, что обеспечивает ресурс в тысячи часов, при перегреве и работе «на воздухе» срок службы резко снижается.
Необходимо предоставить развернутую длину, форму изгиба с размерами, диаметр трубки, требуемую мощность и напряжение, тип тока, материал оболочки, тип и ориентацию выводов, условия эксплуатации (рабочая среда, температура, способ монтажа). По этим данным подбираются конструкция и режимы работы нагревателя.
