Сухой ТЭН — два компонента: керамический сердечник со спиралью и нержавеющая колба. Спираль не контактирует с водой, накипь не садится на нагреватель, замена без слива бака. От 1 до 18 кВт, резьба G 1 1/4"–G 2", длина колбы 200–1500 мм. Под бойлеры Termex Flat, Atlantic Steatite, Drazice, Roca, Stiebel-Eltron и промышленные накопители.

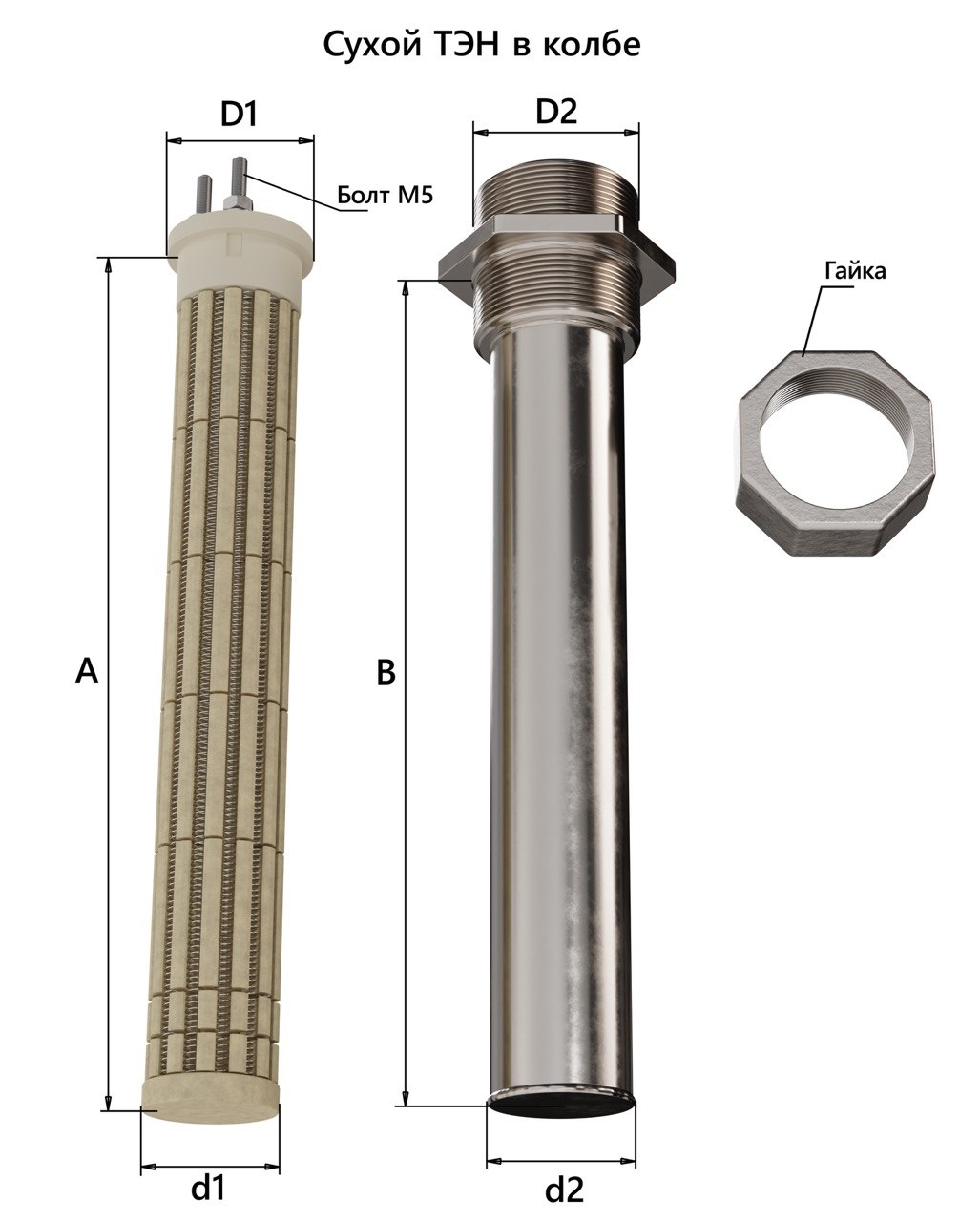

Сухой ТЭН в колбе - разборный нагревательный узел для бойлеров и резервуаров, где керамический стержень не контактирует с водой. Нагреватель состоит из керамического сердечника с нихромовой спиралью и пластиковой головкой с контактами, а также нержавеющей защитной колбы с резьбовым штуцером. Тепло передается от сердечника к стенке колбы через воздушный зазор и керамику, с водой работает только гладкая металлическая оболочка. Конструкция рассчитана на замену сердечника без слива бака и демонтажа колбы.
Керамический сердечник с навитой спиралью устанавливается внутрь нержавеющей колбы, сверху фиксируется резьбовым штуцером и гайкой по месту монтажа в баке.
Сердечник извлекается через верх без снятия колбы с бака, что позволяет заменить нагревательный элемент без слива воды и разборки емкости.
Керамика и спираль работают в сухой зоне внутри колбы, с теплоносителем контактирует только стенка нержавеющей оболочки.
Керамический сердечник из кордиерита или стеатита рассчитан на работу до 750 °C при правильном подборе мощности и условий теплоотвода.
Возможна изготовление сухих ТЭНов мощностью от 0.5 до 100 кВт при напряжениях от 12 до 600 В для однофазного и трехфазного питания.
ТЭН-Миасс выпускает сухие ТЭНы в колбе под размеры заказчика, по чертежу или образцу, с подбором мощности, материалов оболочки и схемы выводов.
Подключение сухого ТЭНа выполняется к выводам М5 на пластиковой головке керамического сердечника через кабельные наконечники с обеспечением надежного контакта и термостойкой изоляции. Заземление выполняется по корпусу колбы через резьбовой штуцер и металлическое соединение с баком.
Подбор сухого ТЭНа в колбе выполняется по объему бойлера, требуемому времени нагрева, допустимой плотности теплового потока по стенке колбы и доступному напряжению. Для нестандартных условий целесообразно передать в отдел разработки исходные данные по баку и режиму работы.
У сухого ТЭНа керамический сердечник со спиралью находится внутри нержавеющей колбы и не контактирует с водой, нагрев передается через стенку колбы. У обычного «мокрого» ТЭНа трубка с нагревателем непосредственно омывается водой, на ее поверхности быстрее нарастает накипь и замена обычно требует слива бака.
Длина колбы выбирается по глубине бака и зоне, где допустима установка нагревателя, без касания стенок и внутренних элементов. Мощность зависит от объема воды и требуемого времени нагрева, при сомнениях можно передать объем, материал и схему бака, а также доступное напряжение для расчета в конструкторском отделе.
В большинстве случаев требуется подобрать сухой ТЭН с той же резьбой, посадочным размером и близкой длиной нагревательной части, чтобы он корректно встал на место штатного патрона. Если резьба или длина отличаются, возможно изготовление колбы с нужным штуцером и длиной по чертежу, чтобы использовать существующее отверстие.
При пробое или обрыве спирали достаточно обесточить систему, снять клеммы, открутить прижимную гайку и извлечь керамический сердечник из колбы. После установки нового сердечника в ту же колбу система собирается обратно без слива воды и без демонтажа самого бака.
