Ремонт блока ТЭНов нужен тогда, когда у установки падает теплопроизводительность, выбивает защиту, уходит в утечку ток или нагреватель перестает держать режим. Для промышленных объектов это не абстрактная поломка, а простой линии, котла, бака, бойлера, парогенератора или технологической ванны. В этой статье разобраны маркировка блоков ТЭНов, схема подключения, типовые причины отказов, границы ремонтопригодности и расчет мощности для замены. Материал ориентирован на инженеров, снабжение и ремонтные службы, которые подбирают или восстанавливают ТЭНБ, СЭВ и СЭМ под реальные параметры установки.
Если блок нужен на замену импортному нагревателю, ориентируются не на название бренда, а на рабочие параметры. Для промышленной установки критичны напряжение, посадочный размер, зона погружения и способ коммутации. Ошибка в любом из этих пунктов приводит к перегреву, перекосу фаз или несовместимости с автоматикой.
Для серийных типоразмеров у ТЭН-Миасс доступны фланцы Ду 50, 65, 80 и 100, а также резьбовые штуцеры G 1 1/2'' - G 2''. По мощности чаще встречаются блоки 3, 4, 5, 6, 9, 12, 15, 18, 24, 30, 45, 60, 75 и 100 кВт. Для подбора аналога эти данные важнее, чем старая заводская аббревиатура.
Подключение начинают с проверки шильдика, схемы соединения и сопротивления изоляции. Далее сверяют число выводов, наличие звезды или треугольника, тип питания - 220, 380, 400 В или постоянный ток DC. До включения блок должен быть полностью погружен в среду, если конструкция не рассчитана на сухой ход.
Для однофазного варианта 220 В обычно все секции подключают параллельно или по заводской схеме внутри клеммной коробки. Для трехфазного питания 380/400 В чаще применяют соединение по схеме «звезда» или «треугольник» в зависимости от паспортной мощности и сопротивления секций. При DC-питании полярность на сам нагреватель обычно не влияет, но клеммная аппаратура и защита должны быть рассчитаны на постоянный ток.
Перед пуском проверяют заземление, затяжку клемм, отсутствие повреждений изолятора и соответствие сечения кабеля току нагрузки. Если блок имеет термостат, термопару или отдельный датчик перегрева, их ставят в цепь управления до силового включения. Для точной схемы берут паспорт или собирают ее по маркировке выводов и сопротивлению каждой секции.
Сеть - автомат защиты - контактор - тепловое реле или контроллер - клеммная коробка блока ТЭНов - секции нагревателя. Заземляющий провод подключают к корпусу фланца или клемме PE. Если есть датчик температуры, он разрывает цепь управления, а не силовую цепь.
Основная причина отказа - перегрев оболочки и спирали. Он поэто при накипи, низком уровне среды, работе без протока, загрязнении поверхности, неправильной мощности на объем или при превышении допустимой температуры. Накипь резко ухудшает теплоотдачу, поэтому металл внутри греется быстрее, чем отводится тепло.
Вторая группа причин связана с электрикой. К ним относятся скачки напряжения, перекос фаз, плохой контакт на клеммах, неверная схема соединения и ошибка при подборе напряжения секций. Если спираль рассчитана на меньшую мощность, чем фактически выделяется, ресурс падает уже в первые циклы нагрева.
Есть и эксплуатационные причины: пуск в сухую, работа в вязкой среде без перемешивания, химическая коррозия оболочки, ударные включения при холодном металле, механическое повреждение при демонтаже. Симптомы обычно одинаковые - запах перегрева, потемнение трубки, срабатывание защиты, падение нагрева, пробой на корпус, неравномерный прогрев секций.
Ремонт начинают с диагностики: измеряют сопротивление изоляции, сопротивление каждой секции, состояние фланца, клемм, уплотнения и геометрии трубок. Если повреждена только арматура, клеммник, фланец или соединительная часть, блок часто можно восстановить. Если перегорела спираль внутри трубки, есть пробой оболочки или сильная деформация от перегрева, секцию меняют целиком.
На промышленных объектах ремонтируют не только отечественные, но и импортные блоки, если можно снять размеры и повторить конфигурацию. Практика ТЭН-Миасс - изготовление по чертежу, фото или образцу, от 1 штуки, со сроком от 3 рабочих дней. Для постоянного тока, нестандартного фланца, другой длины погружения или особого материала оболочки изготавливают полный аналог.

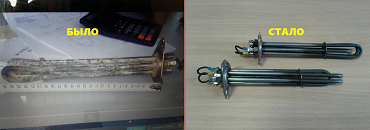

Процесс замены включает демонтаж старого блока, очистку посадочного места, проверку фланца и прокладки, установку нового узла, затяжку крепежа, контроль герметичности и пробный пуск под нагрузкой. Если причина выхода из строя не устранена, новый блок снова выйдет из строя. Поэтому после замены проверяют уровень среды, режим автоматики, давление, циркуляцию и качество электропитания.
Базовый расчет ведут по формуле \(P = Q / t\), где \(P\) - мощность, \(Q\) - количество тепла, \(t\) - время нагрева. Для нагрева жидкости используют формулу \(Q = m \cdot c \cdot \Delta T\), где \(m\) - масса среды, \(c\) - теплоемкость, \(\Delta T\) - разница температур. Для воды расчет проще всего, но для масла, слабых растворов и металла берут свои удельные значения.
Пример: нужно нагреть 200 л воды с 10 до 60 °C за 1 час. Масса воды - около 200 кг, \(c = 4{,}19\) кДж/кг·°C, \(\Delta T = 50\) °C. Получаем \(Q = 200 \cdot 4{,}19 \cdot 50 = 41\,900\) кДж, или примерно 11,6 кВт при нагреве за 1 час, без учета потерь.
Если есть теплопотери бака, трубопровода или корпуса, к расчету добавляют запас. На практике для подбора блока ТЭНов смотрят не только мощность, но и плотность теплового потока, скорость циркуляции, материал оболочки и допустимую температуру среды. Для нестандартного режима лучше брать расчет по конкретной установке, а не по усредненному литражу.
Да, если известны размеры, мощность, напряжение и тип крепления. На практике по образцу или фото изготавливают полный аналог или узел с теми же посадочными параметрами.
Обычно причина не в самом нагревателе, а в условиях работы: накипь, сухой ход, плохая циркуляция, неверная схема подключения или нестабильное питание. После замены нужно проверить режим установки.
Фланец или резьбу, длину и форму нагревательной части, рабочее напряжение, мощность, число секций, материал оболочки и среду нагрева. Если есть термостат или датчик, их тоже включают в спецификацию.
Да, ТЭН-Миасс изготавливает изделия от 1 штуки по чертежу, фото или описанию. Для типовых и нестандартных исполнений срок изготовления начинается от 3 рабочих дней.
По этой теме связаны блок ТЭНов для котлов, бойлеров, парогенераторов и резервуаров, а также патронные ТЭНы, хомутовые нагреватели, ТЭНы на фланце, трубчатые ТЭНы, ТЭНБ и СЭВ. Для подбора замены на промышленной установке часто используют именно эти группы изделий, если нужен другой тип крепления, мощность или материал оболочки.
