Почему перегорают ТЭНы?
Причины перегорания нагревательных элементов. Виды устройств и влияющие на них пагубно условия. Порядок эксплуатации ТЭНов и предотвращение выхода из строя.
Причины перегорания нагревательных элементов. Виды устройств и влияющие на них пагубно условия. Порядок эксплуатации ТЭНов и предотвращение выхода из строя.
Трубчатые электронагреватели применяются в сушильных шкафах, моечных машинах, котлах, маслоподогревателях и другом промышленном оборудовании. При выходе ТЭНа из строя останавливается весь процесс, а в ряде случаев возникают риски пробоя на корпус и аварийного простоя. Эта статья для инженеров и обслуживающего персонала, которые работают с ТЭНами в воздухе, воде, масле и технологических средах. Разберем маркировку, подключение, типичные причины перегорания, возможности ремонта и базовый расчет мощности, чтобы уменьшить количество отказов и ускорить диагностику.
Маркировка ТЭНа нужна для однозначного описания конструктивного исполнения и параметров при заказе и эксплуатации. В условном обозначении обычно присутствуют тип нагревателя, мощность, напряжение, материал оболочки, среда нагрева, способ крепления и конструктивные особенности. Для изделий по ГОСТ 13268-88 используют типовой порядок полей с возможностью добавления фирменных суффиксов производителя.
Ниже приведен пример логики маркировки, близкой к применяемой на практике: сначала указывается тип ТЭНа, затем номинальная мощность, рабочее напряжение, материал оболочки, среда, конфигурация и дополнительные признаки. При изготовлении по чертежу или фото в обозначение дополнительно вносят номер чертежа или внутренний код проекта.
Если исходные данные по старому нагревателю частично утеряны, при подборе аналога используют фактические размеры, сопротивление, фото и условия работы. В этом случае завод-изготовитель может привязать изделие к собственному коду, который затем удобно использовать в заявках и документации.
Подключение ТЭНа начинают с проверки соответствия напряжения сети и маркировки нагревателя. Далее проверяют сопротивление между выводами и отсутствие пробоя на корпус по мегомметру. Только после этого выполняют механический монтаж, затяжку крепежа и подключение силовых проводов согласно схеме.
Для ТЭНов на 220-230 В используется однофазное подключение: один вывод на фазу, второй на ноль, защитное заземление на корпус или фланец нагревателя. Для трехфазных ТЭНов 380-400 В применяют схемы «звезда» или «треугольник» в зависимости от требуемой мощности на фазу и конструктивного исполнения блока ТЭНов.
При подключении ТЭНа на низкое напряжение 12-24 В, особенно для питания от источника постоянного тока, учитывают большие токи и подбирают соответствующее сечение кабеля. Соединения выполняют на клеммных коробках или через медные наконечники с плотной обжимкой и надежной изоляцией от влаги и конденсата.
1. Сопоставить напряжение и мощность ТЭНа с данными по сети и нагрузке. 2. Измерить сопротивление спирали и изоляции относительно корпуса. 3. Установить ТЭН в посадочное место с применением уплотнений и, при необходимости, монтажной пасты для пальчиковых и патронных исполнений.
4. Подключить выводы к фазам и нулю, затянуть клеммные соединения и проверить отсутствие нагрева контактов при пробном включении. 5. Подсоединить заземляющий провод к корпусу нагревателя и проверить сопротивление цепи защитного проводника. 6. Выполнить пробный запуск с контролем потребляемого тока и температуры корпуса.
Перегорание ТЭНа связано с локальным перегревом спирали или пробоем изоляции между спиралью и оболочкой. Наиболее частая причина для водяных нагревателей - накипь и ухудшение теплоотвода, когда спираль работает при более высокой температуре, чем рассчитано. В воздушных и камерных установках критичен обдув и отсутствие эксплуатации при перекрытом воздушном потоке.

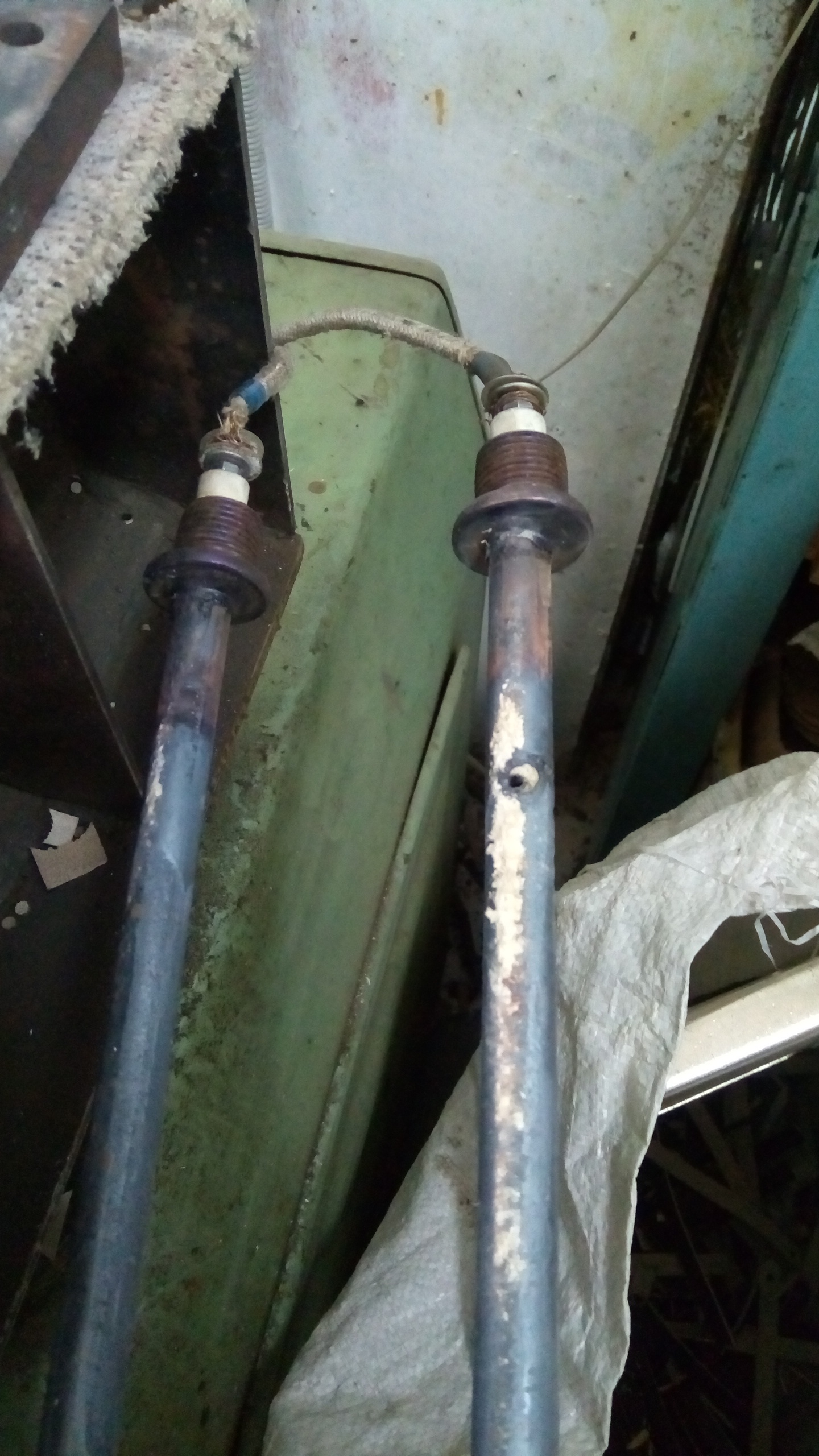

Работа ТЭНа без среды приводит к быстрому росту температуры спирали и разрушению изоляционного порошка, что заканчивается обрывом или пробоем. Неплотная посадка патронных и пальчиковых ТЭНов в отверстие вызывает точечный перегрев оболочки в зоне слабого контакта. Отсутствие монтажной пасты и люфт в посадочном месте повышают риск выхода из строя.
Свою роль играют и электрические факторы: перенапряжение, несимметрия фаз, плохие контактные соединения на клеммах. При скачках напряжения растет мощность и температура спирали, а ослабленные контакты нагреваются, обгорают и приводят к локальному перегоранию. При разрушении изоляции и отсутствии заземления опасен выход фазы на корпус и поражение током.
Характерные симптомы: отсутствие нагрева при исправных автоматах, срабатывание УЗО или дифференциальной защиты, заметная накипь на корпусе, местные потемнения или вздутия оболочки. В воздушных нагревателях обращают внимание на неравномерный прогрев зоны и локально обесцвеченные участки.
При появлении признаков перегрева ТЭН немедленно отключают от сети, проверяют сопротивление спирали и изоляции. Если фиксируется пробой на корпус или значительное падение сопротивления изоляции, нагреватель выводят из работы и готовят к замене. Одновременно анализируют причину - накипь, отсутствие среды, перекрытый воздух, засорение фильтров или неверные режимы.
Диагностика начинается с измерения сопротивления между выводами и относительно корпуса. Обрыв означает перегоревшую спираль, низкое сопротивление на корпус - пробой изоляции. Дополнительно осматривают оболочку на наличие вздутий, прогаров, трещин и следов перегрева в зоне выводов.
Большинство стандартных трубчатых ТЭНов не ремонтируются в промышленном смысле: замена спирали и пересыпка изолятора требует специализированного оборудования и экономически невыгодна. Обычно ремонт сводится к подбору и установке нового ТЭНа с теми же или скорректированными параметрами, учитывающими реальные условия эксплуатации.
Реально поддаются ремонту блоки ТЭНов, где можно заменить отдельный элемент, а также узлы с доступной коммутацией и клеммными коробками. При замене важно повторить геометрию, мощность, напряжение, материал оболочки и способ крепления, либо согласовать изменения с технологом, если требуются другие режимы нагрева.
1. Отключение оборудования, проверка отсутствия напряжения, снятие клемм и демонтаж старого нагревателя. 2. Очистка посадочного места от накипи, коррозии, остатков уплотнений и проверка состояния фланцев и резьбовых соединений.
3. Установка нового ТЭНа с заменой прокладок и применением монтажной пасты для патронных исполнений. 4. Подключение проводов, проверка заземления, измерение сопротивления изоляции. 5. Пробный пуск с контролем тока и температур, проверка отсутствия течей и ненормального нагрева контактов.
Базовый расчет мощности для нагрева воды или другой жидкости выполняют по формуле: P = Q / t, где Q - количество тепла для нагрева объема среды до требуемой температуры. Для воды в инженерной практике применяется выражение P ≈ m·c·ΔT / t, где m - масса воды в килограммах, c - удельная теплоемкость, ΔT - разница температур, t - время нагрева в секундах.
Для воздушного нагрева ориентируются на объем камеры, требуемую скорость выхода на режим и теплопотери. При этом контролируют удельную мощность на поверхности оболочки, чтобы не допустить перегрева спирали. Типичные диапазоны удельной мощности для ТЭНов в воде выше, чем для ТЭНов в масле, а для воздуха применяют еще более низкие значения из-за худшей теплопередачи.
При выборе ТЭНа учитывают не только расчетную мощность, но и режим работы: длительный, периодический, пуск с холодной среды. Небольшой резерв по мощности помогает ускорить разогрев, но при этом не должен приводить к превышению допустимой удельной нагрузки и температуры оболочки.
Задача: нагреть 100 л воды (≈100 кг) с 15 до 60 °C за 1 час. Приближенно берем c = 4,2 кДж/(кг·°C). Требуемое количество тепла Q ≈ 100·4,2·(60-15) = 18900 кДж. Мощность P ≈ 18900 кДж / 3600 с ≈ 5,25 кВт.
С учетом теплопотерь и запаса по времени можно взять блок ТЭНов суммарной мощностью 6-7 кВт. Далее выбирают конкретное исполнение по напряжению сети, материалу оболочки и способу крепления, чтобы обеспечить допустимую удельную мощность на поверхности и ресурс работы.
Наиболее вероятные причины - наличие накипи в системе, работа без достаточного уровня воды или воздуха, неплотная посадка патронного ТЭНа или несоответствие напряжения сети. Рекомендуется проверить условия теплоотвода, фактическое напряжение, качество контактов и наличие заземления.
Признаки - срабатывание УЗО или дифференциальных автоматов, ощутимое напряжение на корпусе при прикосновении тестером, низкое сопротивление изоляции между выводом и корпусом. В этом случае эксплуатация недопустима, ТЭН подлежит немедленной замене с обязательной проверкой заземления.
В большинстве случаев нет, так как для восстановления требуется вскрытие оболочки, замена спирали и пересыпка изоляционного порошка. Это нецелесообразно по трудозатратам и надежности, проще и безопаснее заменить ТЭН на новый с аналогичными параметрами или пересчитанной мощностью.
Используют водоподготовку, периодическую очистку бойлера или емкости, а также режимы работы с меньшей температурой поверхности ТЭНа. При проектировании можно выбрать материал оболочки и удельную мощность, которые меньше провоцируют интенсивный рост накипи и позволяют дольше сохранять нормальный теплоотвод.
С темой перегорания ТЭНов напрямую связаны выбор и конструкция нагревателей: патронные и пальчиковые ТЭНы для прессовой посадки, хомутовые нагреватели для цилиндров и труб, блоки ТЭНов для котлов и емкостей, а также индивидуальные ТЭНы по чертежу. Подбор подходящего типа, материала оболочки и удельной мощности помогает снизить количество отказов и продлить ресурс оборудования.
