Плоский ТЭН в данном исполнении - это прямоугольный корпус из нержавеющей стали под установку миканитового или керамического плоского нагревателя, с боковым патрубком и дренажными/монтажными отверстиями в дне. Применяется как элемент сборочного узла для равномерного нагрева плит, форм и рабочих столов. Изделие изготавливается по чертежу заказчика с заданной мощностью, напряжением, конфигурацией выводов и присоединительных размеров. Корпус рассчитан на установку ПН с рабочей температурой до 400 °C (миканит) или до 750 °C (керамика).
Металлический корпус служит кожухом для плоского нагревателя и формирует нагревательный блок для плит, форм, столов и прижимных поверхностей.

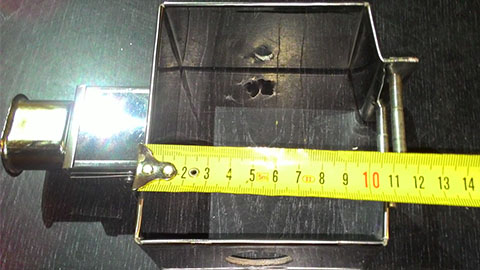

Прямоугольный корпус из нержавеющей стали с полированными стенками, сварными швами по углам, боковым патрубком/фланцем под ввод нагревателя и отверстиями в дне для дренажа и крепления.
При установке миканитового ПН корпус используется до 400 °C, при установке керамического ПН - до 750 °C при условии корректного подбора мощности и теплоотвода.
Типичные мощности плоских нагревателей в таких корпусах от 1 до 10 кВт на напряжение 220 или 380 В, при размерах нагревателя до 1200×400 мм.
Используется в составе термопрессов, нагревательных столов, пресс-форм, прижимных плит, оснастки для разогрева металла и технологических плит.
Корпуса и плоские нагреватели изготавливаются по чертежу или эскизу заказчика, с заданными габаритами, мощностью, напряжением, расположением выводов и монтажных отверстий.
Подключение плоского нагревателя в корпусе подбирается по мощности, напряжению и условиям среды, с учетом удобства обслуживания и доступности зоны монтажа. Выводы и разъемы согласуются по чертежу, возможна установка клеммных колодок на корпусе.
Подбор корпуса и плоского нагревателя выполняется по требуемой температуре рабочей поверхности, габаритам плиты и доступной электрической мощности. Для корректного расчета рекомендуется задать тепловые потери, материал плиты и режим работы (разогрев, поддержание).
По умолчанию описывается корпус под плоский нагреватель, который комплектуется ПН по согласованному чертежу. Можно заказать как отдельный корпус под ваш нагреватель, так и полностью собранный нагревательный блок с установленным миканитовым или керамическим ПН.
Для миканитового плоского нагревателя рабочая температура плиты обычно до 400 °C, для керамического - до 750 °C при корректном подборе мощности и теплоотвода. Конкретное значение зависит от материала плиты, толщины и качества термоизоляции.
Корпус может применяться в прессе, если его габариты и толщина дна согласованы с нагрузкой и жесткостью плиты. При проектировании требуется учитывать распределение давления, чтобы избежать деформации корпуса и повреждения плоского нагревателя.
Нужны габариты плиты и рабочей зоны нагрева, требуемая температура и время разогрева, напряжение питания, желаемая мощность или ограничения по сети, схема подключения и размещение выводов. Дополнительно полезны чертеж или фото узла, к которому корпус будет крепиться, и информация о среде работы (открытый воздух, термоизоляция, наличие масла или пресс-формы).
