Батарея ТЭН-блоков для нагрева больших горизонтальных и вертикальных резервуаров. 2–6 блоков по 18–60 кВт через боковые или нижние фланцы. Расчёт под объём, среду и время нагрева. Утепление, шкаф управления, термопары, реле уровня — в одном комплекте.

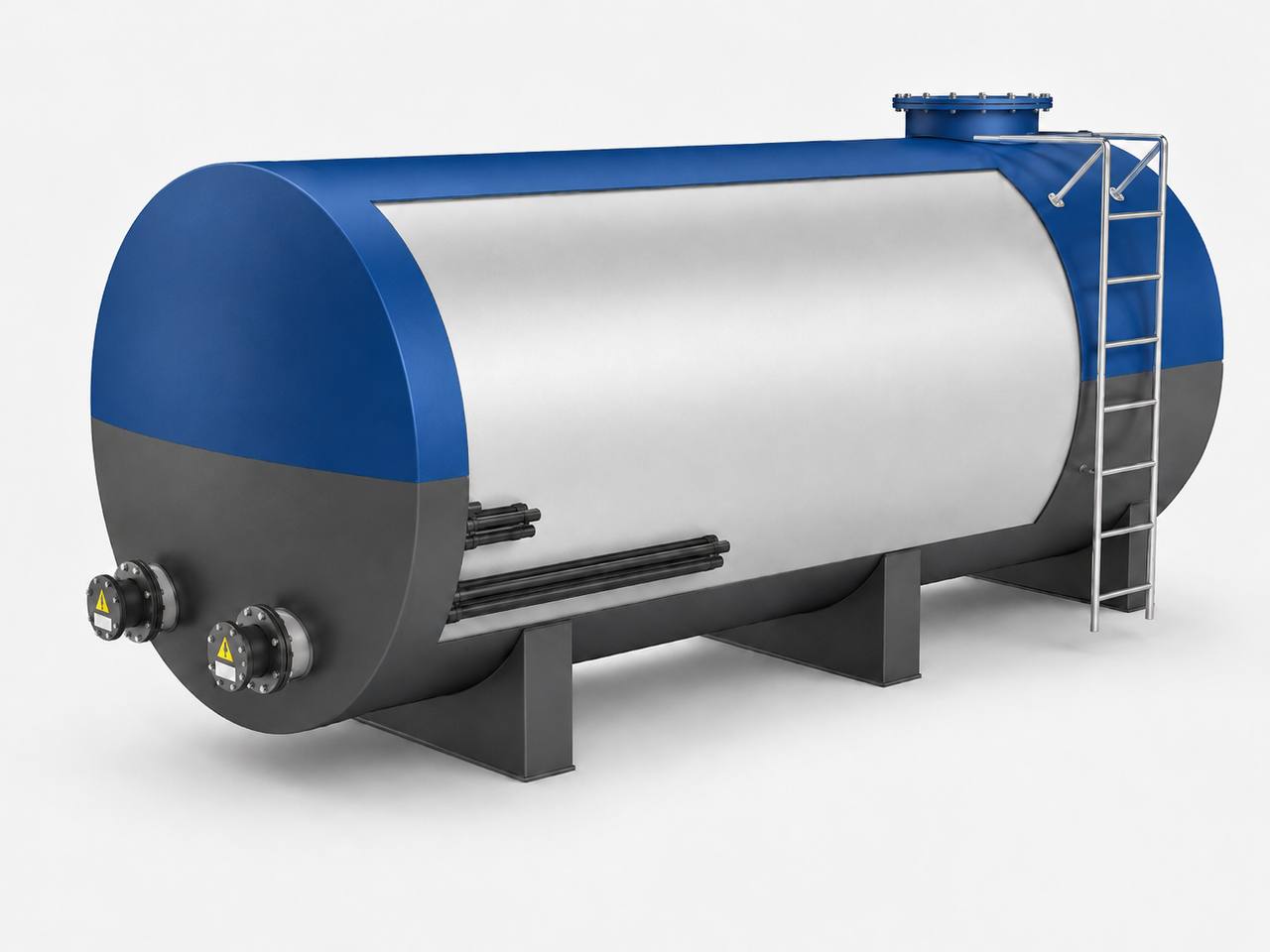

Врезные погружные нагреватели для ёмкостей 50 м³ - это батарея блоков ТЭН на фланцах, размещаемых в нижней части горизонтального резервуара диаметром около 2,5 м и длиной 8-10 м. Нагрев выполняется 2-4 отдельными блоками, что снижает удельную мощность и повышает надежность. Типовая компоновка - два фланцевых блока в нижней четверти днища с доступом через верхний люк. Конфигурация, мощность и фланцы подбираются под задачу и чертеж заказчика.
Погружные блоки ТЭН предназначены для нагрева воды, технических жидкостей и продуктов в горизонтальных резервуарах объемом около 50 м³. Применяются в системах ГВС, технологических ваннах, резервуарах хранения и подогрева.
Для ёмкости 50 м³ используется горизонтальный цилиндрический бак диаметром около 2,5 м и длиной 8-10 м с опорными лапами. Блоки ТЭН врезаются на боковые фланцы в нижней четверти днища, доступ к ним обеспечивается через верхний люк.
Нагрев объема 50 000 л с 10 до 60 °C за 24 часа требует порядка 121 кВт суммарной мощности. На практике применяют 2 блока по 60 кВт или 3-4 блока меньшей мощности для снижения удельной нагрузки и резервирования.
Стандартное исполнение - фланцы DN150-DN300 по ГОСТ 12820 со шпильками М16. Возможна привязка к фланцевым размерам конкретной ёмкости по чертежу заказчика.
Длина погружной части 1,2-2,2 м подбирается так, чтобы пучок не упирался в противоположную стенку ёмкости и обеспечивал равномерный нагрев. Трубчатые ТЭНы выполняются прямыми или с небольшой гибкой увязкой по месту.
Материал оболочки ТЭНов подбирается под продукт: нержавеющая сталь AISI 304/316, 10Х18Н10Т, жаропрочная сталь, медь, титан, черная сталь с возможными покрытиями цинк или тефлон. Возможны исполнения под постоянный и переменный ток с напряжением от 12 до 600 В.
Подключение блоков ТЭН выполняется к существующим фланцам или закладным на корпусе ёмкости с последующей затяжкой шпилек и установкой клеммной коробки. Электрическая часть подключается к распределительному щиту по схеме заказчика, с учетом разбивки на группы и фазность.
Подбор нагревателей для ёмкости 50 м³ выполняется по требуемому режиму нагрева, характеристикам продукта и условиям эксплуатации. Ниже приведен упрощенный алгоритм расчета.
Один блок требуемой мощности даст слишком высокую удельную нагрузку на поверхность трубок, что приведет к локальному перегреву и закипанию продукта у ТЭНа. Кроме того, отказ единственного блока приведет к полной остановке нагрева, поэтому мощность распределяют минимум на два независимых блока.
Для утепленной ёмкости с матами из минваты теплопотери на удержание температуры для 50 м³ порядка нескольких киловатт, для воды вокруг 5 кВт. В расчет обычно закладывают 10-20 % запаса к мощности, необходимой на нагрев, чтобы компенсировать реальные потери и разброс условий.
Для неутепленной ёмкости 50 м³ зимой часть мощности уйдет на компенсацию потерь через стенку, оценочно 25-30 кВт только на удержание температуры. В этом случае либо увеличивают суммарную мощность нагревателей, либо обеспечивают утепление резервуара, чтобы уменьшить эксплуатационные затраты.
Допускается работа с вязкими и агрессивными средами при корректном подборе материала оболочки, удельной мощности и схемы циркуляции. Для таких сред обычно уменьшают удельную мощность на поверхности ТЭН и выбирают материалы AISI 316, 10Х18Н10Т или титан, при необходимости с защитными покрытиями.
