Плоский или U-образный ТЭН в пакете алюминиевых пластин — поверхность теплоотдачи в 10 раз выше гладкой трубки. Для сушильных камер, конвекторов, СФОЦ, канальных доводчиков, инкубаторов. От 200 Вт до 6 кВт. Шаг рёбер от 2 до 5 мм под скорость воздуха.
Нагреватель с пластинчатым оребрением предназначен для нагрева воздуха в сушильных шкафах, конвекторах, фанкойлах, канальных обогревателях и электрокалориферах. По архивному образцу это плоский ТЭН на 220 В мощностью 1030 Вт, длиной около 350 мм, с сердечником в пакете из 30+ алюминиевых пластин и нержавеющими концами под крепление М6. Пластинчатое оребрение увеличивает площадь теплоотдачи и снижает рабочую температуру оболочки при той же мощности.
Плоский ТЭН-сердечник запрессован в пакет алюминиевых пластин, расположенных перпендикулярно оси нагревателя. Концы выполнены из нержавеющих пластин с отверстиями под крепление в раму.

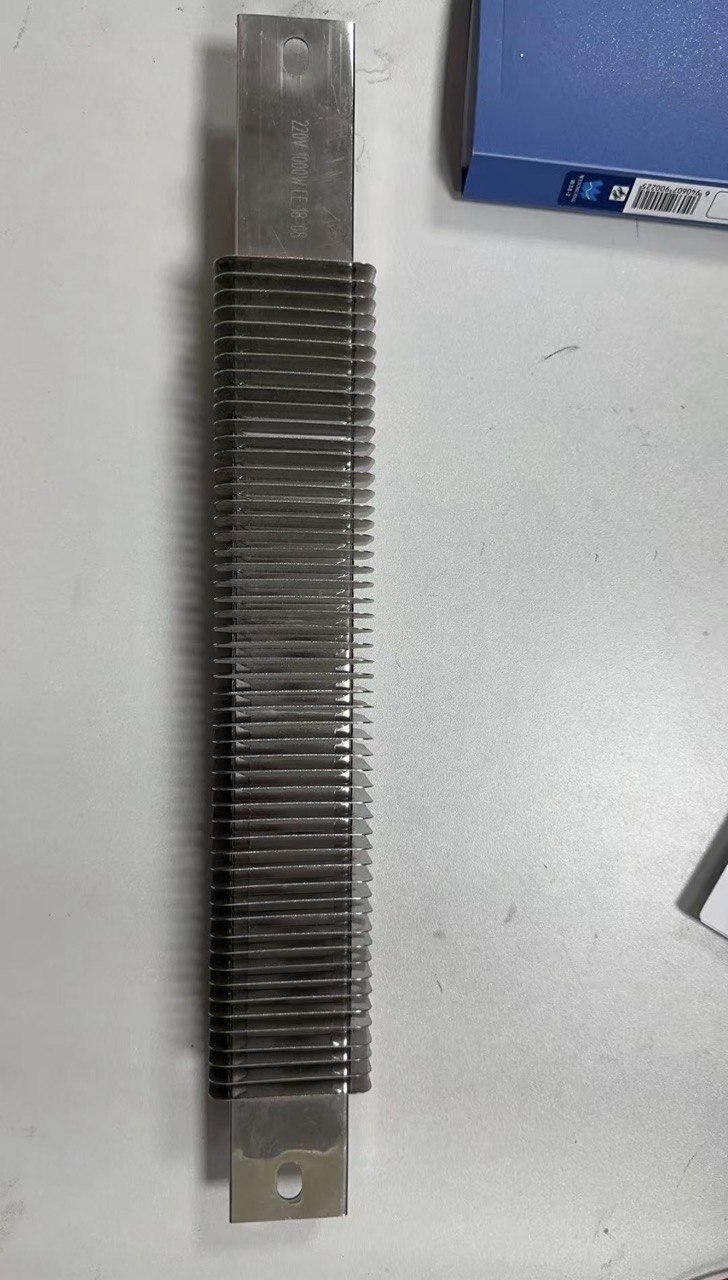

На фото - изделие на 220 В, 1030 Вт, длиной около 350 мм. Корпус выполнен в плоской трубке 25x8 мм с оребрением из пластин 50x40 мм.
Пластинчатое оребрение даёт в 8-10 раз большую теплоотдающую поверхность по сравнению с гладкой трубкой того же диаметра. В воздушной среде это позволяет отдавать ту же мощность при более низкой температуре оболочки.
За счёт увеличенной площади теплообмена спираль внутри ТЭНа работает в более щадящем режиме. Это снижает тепловую нагрузку на нагреватель и продлевает ресурс.
Изделие ставят в шкафные конвекторы, тепловентиляторы, сушильные камеры, электрокалориферы СФО, инкубаторы и канальные доводчики. Подбирается под воздушный поток и требуемую температуру нагрева.
ТЭН-Миасс делает такие нагреватели по чертежу, фото или словесному описанию, от 1 штуки. Доступны другие мощности, напряжения, длины, материалы и варианты крепления.
Подключение выбирают по напряжению, току и температуре зоны установки. Для воздушных нагревателей часто применяют термостойкий провод, клеммные соединения и ввод через металлорукав.
Подбор начинают с объёма воздуха, требуемой температуры на выходе и допустимой температуры оболочки. Затем проверяют напряжение питания, доступный ток и способ установки в канал или шкаф.
У него больше площадь теплоотдачи за счёт пакета алюминиевых пластин. В воздухе это даёт более низкую рабочую температуру оболочки при той же мощности.
Да, изготовление возможно по чертежу, фото или словесному описанию. Делают от 1 штуки, с подбором длины, мощности, напряжения и крепления.
Для таких условий подбирают материал оболочки и концевых деталей. Доступны нержавеющие и жаропрочные исполнения, а также другие материалы под среду работы.
Срок изготовления - от 3 рабочих дней. Гарантия - 1 год.
