Спирально-навитая стальная лента-ромашка на трубке Ø 13–20 мм. Углеродистая сталь, нержавейка 12Х18Н10Т, алюминий, биметалл. От 200 Вт до 4 кВт на секцию. Резьба М22×1,5, шаг навивки 2,5–6 мм под условия эксплуатации. Для калориферов СФО, СФОЦ, КЭВ, зерносушилок, теплиц.
Ленточно-оребрённый воздушный ТЭН для калориферов и сушильного оборудования - трубчатый нагреватель с навитой стальной лентой оребрения, предназначенный для нагрева воздуха и газовых сред. В типовом исполнении используется трубка диаметром 16-18 мм, на которую спирально навита гофрированная лента с точечной сваркой по виткам. Гладкий участок под штуцер с резьбой М22×1,5 служит для герметичной установки в стенку калорифера.
Основа - металлическая трубка, по которой навита стальная лента-оребрение с частым шагом и гофровкой по кромке. Такое исполнение увеличивает площадь теплоотдачи и применяется для нагрева потока воздуха.

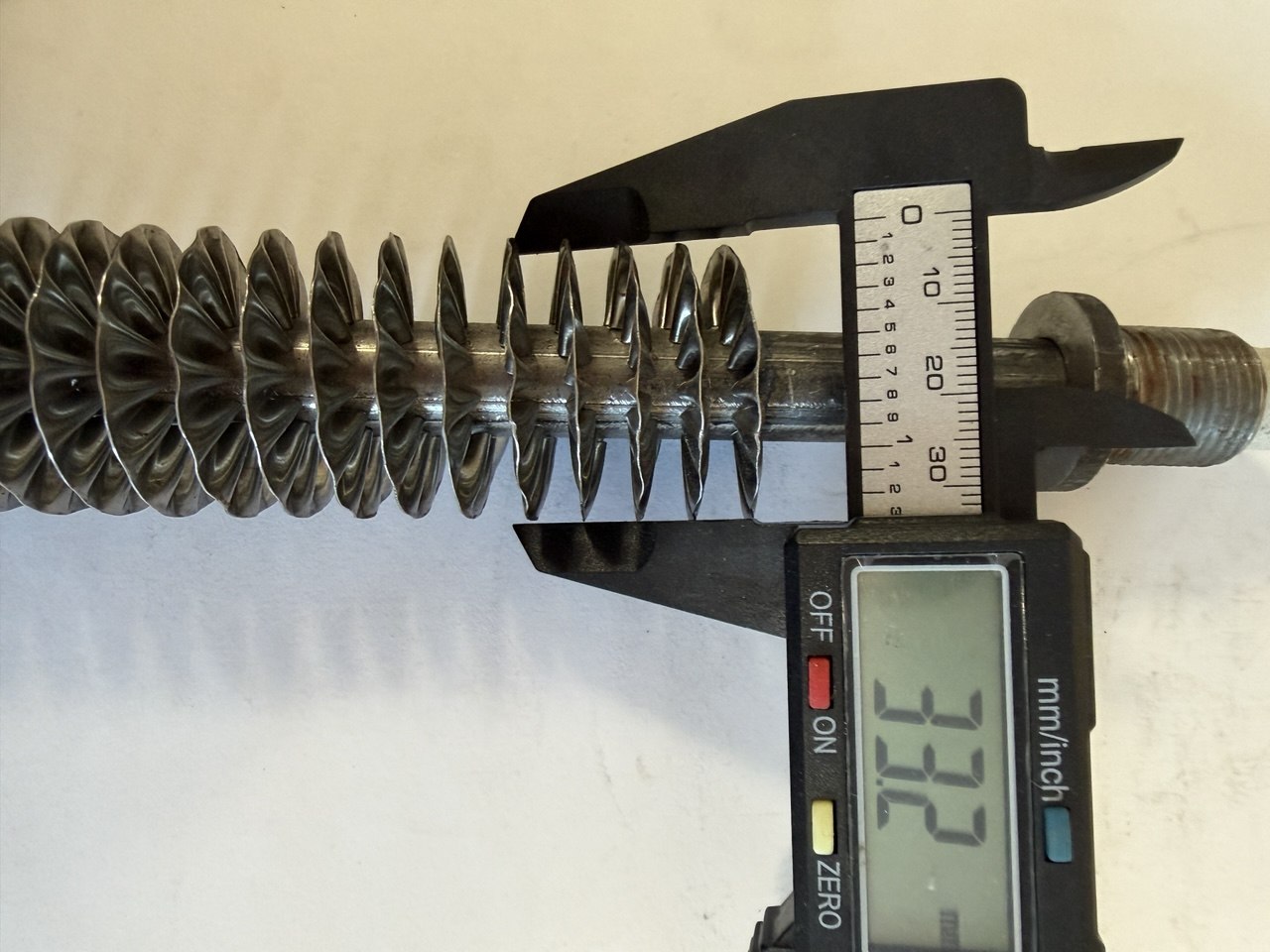

По фото виден диаметр трубки 17,3 мм, что укладывается в типовой диапазон 16-18 мм. Для этой группы также встречаются трубки 10, 13 и 16 мм по проекту.
На 1 метр трубки приходится 4-6 м² поверхности теплоотдачи. Для промышленных калориферов это дает около 1 кВт с метра трубки при скорости воздуха 3 м/с.
Изделие применяют в электрокалориферах вентиляции, тепловых завесах, теплопушках, сушильных камерах и зерносушилках. Работает на нагрев воздуха в приточных и рециркуляционных системах.
ТЭН-Миасс изготавливает такие нагреватели по чертежу, фото или словесному описанию. Доступны другие мощности, напряжения, материалы оболочки, формы и варианты крепления.
Минимальный заказ - от 1 штуки, срок изготовления - от 3 рабочих дней. Гарантия - 1 год, доставка по РФ через ТК «Деловые линии» 3-5 дней.
Подключение зависит от схемы калорифера, напряжения сети и компоновки контактной части. Для герметичной установки в корпус обычно используют резьбовой штуцер, для сервисного монтажа - фланец или шпильки.
Подбор ведут от расхода воздуха, требуемого нагрева и допустимой температуры поверхности. Для калориферов ориентируются на тепловую нагрузку секции и на скорость воздуха через оребрение.
У оребрённого исполнения площадь теплообмена выше, поэтому оно лучше работает в воздушном потоке. Для этой группы ТЭНов повышение теплоотдачи в воздух обычно составляет 3-5 раз по сравнению с гладкой трубкой.
Да, производство ведется по чертежу, фото или словесному описанию. Можно задать размеры, форму, мощность, напряжение, материал, тип крепления и контактной части.
Для влажных помещений и коррозионной среды обычно выбирают нержавеющую сталь AISI 304, AISI 316 или 10Х18Н10Т. Материал подбирают с учетом температуры, влажности и состава воздуха.
Для ориентира берут тепловую нагрузку системы и допустимую мощность на метр трубки. Для этой конструкции в промышленном воздухе часто используют около 1 кВт на метр при скорости воздуха 3 м/с, но точный подбор делают по расходу и температурному графику.
