Нагреватели для прессов резиновых, пластиковых, литейных, композитных, пищевых, древесно-плитных. Контурные U-образные ТЭН в канавках, патронные в отверстия H7, хомутовые на цилиндры, плитки, силиконовые коврики. От 100 Вт до 12 кВт, до 450 °C, точность ±2 °C с ПИД-регулятором.

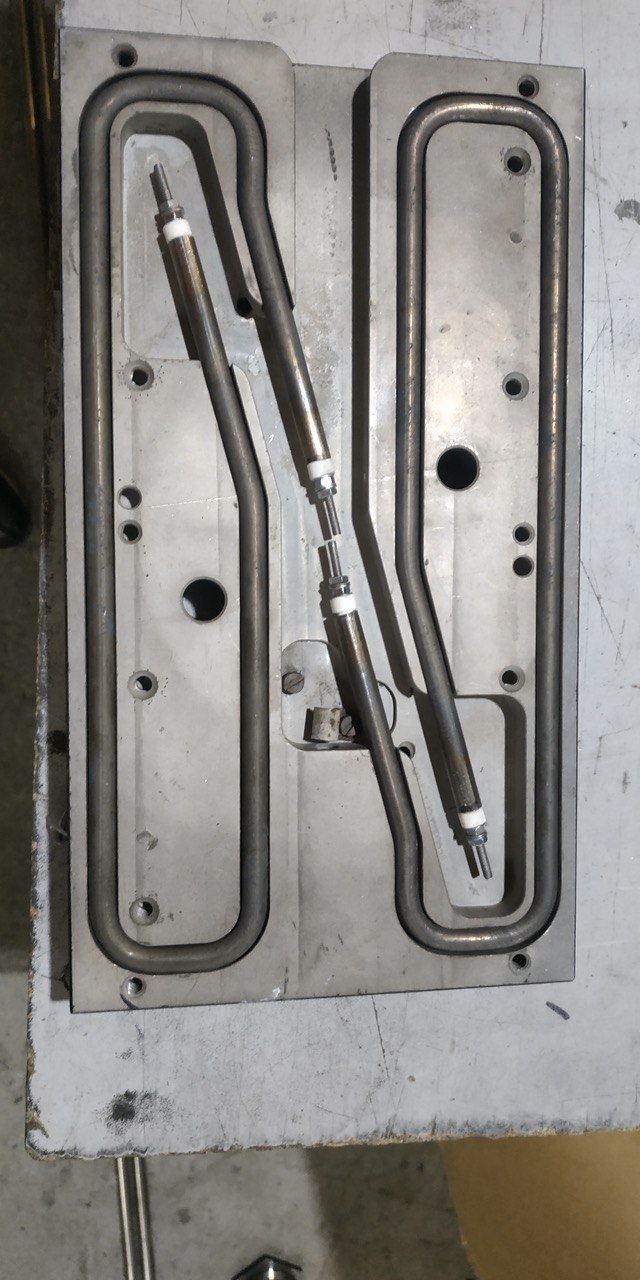

Нагреватели для пресс-форм комбинированного типа: контурные трубчатые ТЭН, патронные ТЭНП и хомутовые нагреватели для наружных поясов формы. Конкретное изделие на фото - плита пресс-формы 300×500 мм с двумя U-образными контурными ТЭН Ø8,5 мм по периметру и двумя патронными ТЭН Ø12 мм в зоне повышенного тепловыделения. Комбинация контурного и зонного нагрева использована для выравнивания температуры по толщине и площади плиты. Изготовление ведется по чертежу или образцу с подбором мощности и расположения зон нагрева под конкретную геометрию формы.
По периметру плиты 300×500 мм в фрезерованных канавках уложены U-образные трубчатые ТЭН Ø8,5 мм, формирующие замкнутый контур нагрева и выравнивающие температуру по краям плиты.
По центру плиты установлены два патронных ТЭН Ø12 мм для локального догрева массивных участков металла на 10-20 °C выше базовой температуры, где одного контурного нагрева недостаточно.
Контурные ТЭН обеспечивают базовый нагрев и компенсацию охлаждения углов, патронные ТЭН закрывают тепловые ямы в зоне литников, толкателей и замков, снижая перепад температур между центром и кромками.
Хомутовые миканитовые и керамические нагреватели применяются для наружного нагрева цилиндрических зон пресс-форм и узла пластикации: литниковые втулки, сопла, втулки выталкивателей, разъемные узлы.
В плите учтены сквозные отверстия под выталкиватели и каналы охлаждения, контурные ТЭН обходят зоны сверловки по радиусам, патронные ТЭН размещены между каналами с соблюдением минимальных отступов.
Контурные, патронные и хомутовые нагреватели выполняются по чертежу или 3D-модели пресс-формы: подбираются длины, диаметры, мощность, напряжение, шаг укладки в канавках и конфигурация выводов.
Подключение нагревателей для пресс-форм подбирается по условиям монтажа и компоновке выводов в плите, с учетом температуры в зоне контактов и доступности для обслуживания. Выводы ориентируют так, чтобы кабель и разъемы не попадали в зону движения подвижных частей формы.
Подбор нагревателей для пресс-формы выполняется от требуемой рабочей температуры, массы плиты и теплопотерь через охлаждающие каналы, опираясь на геометрию и доступные посадочные места. Распределение мощности по контуру и зонам догрева настраивается для минимизации температурного перепада по площади плиты.
Комбинированная схема нужна на крупных пресс-формах, где присутствуют массивные участки металла и развитая система охлаждения. В таких плитах один контур по краю дает перегрев углов и недогрев в области литников и замков, поэтому вводят отдельные зоны патронных ТЭН с повышенной мощностью.
На практике берут суммарную установленную мощность с запасом порядка 20-30 % относительно расчетной для выхода на рабочую температуру за требуемое время. Перегрев ограничивается регулированием, а дефицит мощности устранить сложнее, поэтому имеет смысл закладывать резерв по нагрузке и разбивать ее на несколько независимых групп.
Рекомендуют оставлять не менее 1-1,5 диаметров ТЭН от стенки канала или кромки детали, чтобы не было локального перегрева и потери контакта. Для патронных ТЭН Ø10-12 мм обычно отступают 15-20 мм до ближайшего отверстия, точные значения задаются на этапе проектирования по чертежу формы.
В большинстве случаев достаточно габаритов плиты, толщины, расположения основных отверстий и требуемой температуры, остальное уточняется по фотографиям и эскизам. Для сложных форм предпочтителен хотя бы упрощенный чертеж с посадочными размерами под ТЭН и описанием технологического цикла.
