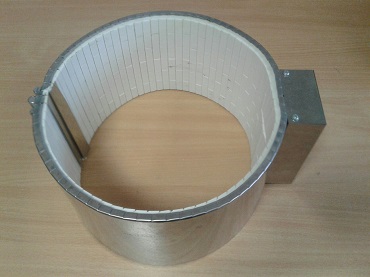

КХН 27.0-15.3/8.0-220. Диаметр 27см. Ширина 15,3см. Мощность 8,0кВт. Напряжение 220В

КХН 27.0-15.3/8.0-220 - керамический хомутовый нагреватель для наружного обогрева цилиндрических зон диаметром 270 мм при ширине 153 мм. Мощность 8,0 кВт при напряжении 220 В позволяет использовать его на средних и крупных экструдерах и литьевых машинах. Конструкция рассчитана на длительную работу при повышенных температурах, в том числе в циклических режимах. По этому образцу возможен выпуск партий и изготовление аналогов по чертежу заказчика.

Подключение и крепление

Нагреватель подключается к сети через выводы на корпусе или в клеммной коробке с учетом токовой нагрузки и схемы питания. Подбор сечения кабеля, автоматики и типа разъема выполняется по рабочему току и условиям эксплуатации.

Варианты выводов

• Резьбовые шпильки под гайку в клеммной коробке
• Термостойкий провод в металлорукаве
• Термостойкий провод в керамических бусах
• Клеммная колодка 10-30 А на корпусе
• Силовая вилка 2х или 3х контактов

Разъёмы и клеммы

• Евроразъем 3-контактный
• Разъем типа «чайник»
• Клеммная колодка на корпусе
• Промышленная силовая вилка
• Гермоввод под кабель в коробке

Крепление и посадка

• Хомутовая стяжка с винтовым зажимом
• Двухболтовый хомут с замком
• Секционное кольцо с разъемом по оси
• Полухомуты ПХН с соединением парой
• Дополнительные фиксаторы на корпусе по чертежу

Как подобрать под задачу

Подбор КХН выполняется по тепловой мощности, габаритам зоны нагрева и электросети объекта. Исходные данные задает технолог или конструктор оборудования.

1. Определите наружный диаметр и длину цилиндрической зоны, которую нужно нагревать, с учетом технологической длины и зоны термоизоляции.
2. Рассчитайте требуемую тепловую мощность: теплопотери через изоляцию и в окружающую среду плюс мощность на нагрев материала до заданной температуры за требуемое время.
3. Выберите рабочую температуру поверхности нагревателя и оцените требуемую удельную мощность Вт/см², сверив ее с рекомендуемыми значениями для керамических хомутовых нагревателей.
4. Определите доступное напряжение (220, 230, 380 В или другое) и схему питания, при необходимости разбейте мощность на несколько секций для ступенчатого или зонального регулирования.
5. Сформируйте требования к выводам, разъемам и ориентации коробки по месту: направление выхода кабеля, тип клемм, доступ обслуживающего персонала и защита от перегрева.
6. Перед заказом зафиксируйте все параметры в виде чертежа или эскиза: диаметр, ширина, мощность, напряжение, расположение и тип выводов, тип крепежа, наличие термодатчиков.

В каких ещё исполнениях изготовим

• Изготовление КХН на другие диаметры от 25 до 380 мм и ширины от 30 до 380 мм при сохранении логики крепления к цилиндру.
• Подбор другой мощности в пределах от 0,5 до 100 кВт с шагом по мощности под технологический режим конкретной машины.
• Выполнение на другие напряжения: 12, 24, 110, 230, 380, 400 В, а также варианты под постоянный ток, включая 12 В / 6000 Вт.
• Выбор материалов оболочки нагревательных элементов: нержавеющая сталь AISI 304/316, жаропрочная сталь, сталь 10Х18Н10Т, черная сталь С10, титан, с возможными покрытиями цинк или тефлон.
• Модификация конструкции в виде полухомутов ПХН/ПХНм для установки на неразборные узлы или при ограниченном доступе.
• Варианты выводов и подключения: шпильки в коробе, термостойкий провод, керамические колодки, евроразъем, разъем «чайник», металлорукав D4/D6.
• Интеграция температурных датчиков (термопары, термосопротивления) в корпус хомута по чертежу заказчика.
• Специальные исполнения под агрессивные среды, повышенную влажность или усиленную механическую защиту с учетом материалов оболочки и уплотнений.
