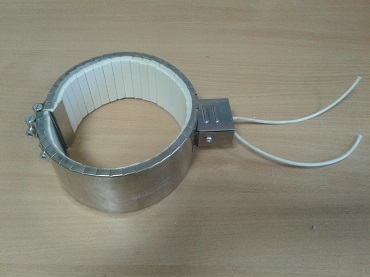

КХН 15.0-7,0/1.3-220. Диаметр 15см. Ширина 7см. Мощность 1,3кВт. Напряжение 220В
➤ КХН 15.0-7,0/1.3-220. Диаметр 15см. Ширина 7см. Мощность 1,3кВт. Напряжение 220В. Доставка 🚚 по РФ и СНГ от 2х дней!
➤ КХН 15.0-7,0/1.3-220. Диаметр 15см. Ширина 7см. Мощность 1,3кВт. Напряжение 220В. Доставка 🚚 по РФ и СНГ от 2х дней!
КХН 15.0-7,0/1.3-220 - хомутовый нагреватель для наружного обогрева цилиндрических поверхностей диаметром 150 мм и шириной 70 мм. Мощность 1,3 кВт при напряжении 220 В. Конструкция рассчитана на установку на металлический цилиндр с равномерным распределением мощности по зоне нагрева. Возможно изготовление аналогичных нагревателей по чертежу под конкретный узел оборудования.
Хомутовый нагреватель КХН используется для нагрева цилиндрических зон: зоны пластикации экструдеров, литейных головок, сопел и трубопроводов.
Диаметр 150 мм, ширина 70 мм, цилиндрическая форма с замковым соединением для обхвата поверхности.
Номинальная мощность 1,3 кВт, рабочее напряжение 220 В, однофазное подключение.
Миканитовый хомут обычно работает до 350-400 °C на поверхности нагревателя при правильном тепловом контакте с цилиндром.
Применяется на экструзионных линиях, литьевых машинах, термопрессах, нагреве фланцев и коротких участков труб.
Возможен выпуск хомутовых нагревателей других диаметров, ширин, мощностей, напряжений и типов выводов по чертежу или образцу.
Нагреватель подключается к однофазной сети 220 В через соответствующий тип вывода и разъема с учетом тока нагрузки. Требуется использование кабеля и арматуры, рассчитанных на рабочую температуру и ток нагревателя.
Подбор хомутового нагревателя ведут по геометрии цилиндра, требуемой мощности и температурному режиму. Ниже общий порядок расчета для аналогичных изделий.
Нагреватель рассчитан на установку на цилиндр диаметром 150 мм. Допускается небольшое расхождение по диаметру, но при уменьшении диаметра возникает механическое напряжение хомута и ухудшается прилегание, поэтому для отличающихся диаметров лучше заказать хомут под конкретный размер.
Для миканитовых хомутов рекомендуемый верхний предел рабочей температуры поверхности около 350-400 °C. Для более высоких температур для тех же диаметров и геометрии следует рассматривать керамические хомутовые нагреватели ХНк с допустимой температурой до 750 °C.
При мощности 1,3 кВт и напряжении 220 В ток нагрузки порядка 6 А. Обычно для такой нагрузки применяют медный кабель сечением не менее 1,0-1,5 мм² с температуростойкой изоляцией, окончательный выбор зависит от длины линии и условий прокладки.
По тем же габаритам (диаметр 150 мм и ширина 70 мм) возможно изготовить исполнение с измененной мощностью, напряжением и любым положением выводов на корпусе. Для корректного подбора желательно предоставить чертеж, фото узла или описание расположения кабельных вводов и свободных зон на цилиндре.
