Хомутовый тэн из керамики
➤ Хомутовый тэн из керамики. Доставка 🚚 по РФ и СНГ от 2х дней!
➤ Хомутовый тэн из керамики. Доставка 🚚 по РФ и СНГ от 2х дней!

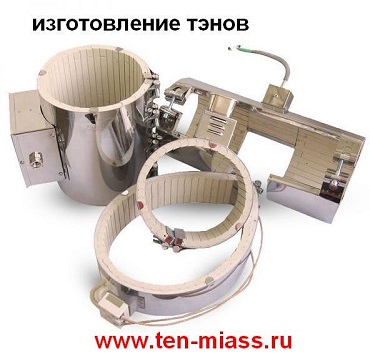

Хомутовый тэн из керамики предназначен для наружного нагрева цилиндрических поверхностей с рабочей температурой до 750 °C. Керамический сердечник с нихромовой или фехралевой спиралью помещен в корпус из коррозионностойкой стали хомутового типа. Конструкция рассчитана на плотный тепловой контакт с поверхностью и стабильную работу в длительном режиме. Изготовление по размерам и параметрам заказчика от 1 штуки по чертежу, фото или образцу.
Внутри корпуса набор керамических изоляторов с навитой резистивной спиралью, собранный в кольцевой или полукольцевой элемент под диаметр узла или трубопровода.
Керамический сердечник рассчитан на температуру нагрева до 750 °C, что позволяет использовать изделие там, где миканитовые хомуты не выдерживают тепловую нагрузку.
Применяется для нагрева цилиндров экструдеров, узла пластикации литьевых машин, термопрессов, пресс-форм, сопел, трубопроводов и гильз, где требуется равномерный контактный нагрев.
Возможное исполнение на диаметры от 25 до 380 мм и ширину от 30 до 380 мм, с изготовлением отверстий под датчики, крепеж или кабельные вводы по заданию.
Изготовление на напряжения от 12 до 600 В и мощности от 100 Вт до 100 кВт, с подбором удельной мощности под требуемую температуру и ресурс.
Возможна разработка хомутового тэна по чертежу: полухомуты, многосекционные блоки, нестандартные выводы, корпус из нержавеющей или жаропрочной стали.
Подключение хомутового тэна подбирается под схему стоек или шкафов заказчика с учетом токовой нагрузки и температурного режима зоны вывода. Место выхода проводов и тип разъема согласуются на этапе проектирования.
Подбор хомутового керамического тэна выполняется по геометрии цилиндра, требуемой температуре и режиму работы. Желательно заранее задать ограничения по напряжению, доступной мощности линии и типу выводов.
Керамический хомут выдерживает более высокую температуру до 750 °C и лучше подходит для тяжелых режимов, например нагрева цилиндров экструдеров и узла пластикации. Его используют там, где миканитовые нагреватели перегреваются или имеют недостаточный ресурс.
Рекомендуется минимальный зазор с плотной посадкой по цилиндру, без овальности и уступов, обычно с натягом по шлифованной поверхности. Наличие зазоров приводит к локальному перегреву тэна и снижению ресурса.
Да, керамические хомуты часто выполняют из нескольких секций с отдельными выводами или разными группами спиралей. Это позволяет по отдельности регулировать температуру по длине цилиндра и уменьшить пусковые токи при включении.
В запросе желательно указать диаметр и ширину хомута, рабочую температуру, требуемую мощность и напряжение, тип выводов и разъема, а также схему расположения отверстий и вырезов. При наличии чертежа, фото или старого образца расчеты и изготовление выполняются быстрее и точнее.
