Плоский плиточный нагреватель 195×112 мм с центральным отверстием Ø 35 мм и боковым кронштейном. Мощность 650 Вт, напряжение 220 В. Миканитовая основа, нержавеющий корпус. Под пресс-формы с толкателями, насосы с сальниками, фланцевые соединения, обогрев валов и датчиков.

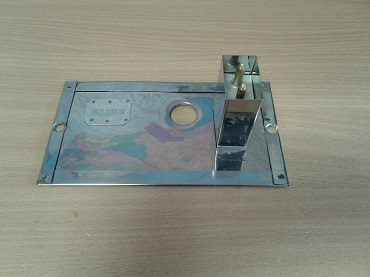

Плоский фигурный нагреватель 195×112 мм, 0,65 кВт, 220 В выполнен на миканитовой основе с нихромовой лентой и стальным корпусом под установку на раму оборудования. Конструкция имеет центральный вырез Ø35 мм под проход трубки, вала или датчика и боковой кронштейн для дополнительного крепления. По периметру предусмотрены четыре монтажных отверстия в углах плиты. Такой тип нагревателя применяют в прессах, плитах, узлах нагрева с ограниченным монтажным местом и нестандартной геометрией.
Размер нагревателя 195×112 мм, плоская фигурная пластина с центральным круглым отверстием Ø35 мм и прямоугольным контуром по наружному периметру.
Номинальная мощность 0,65 кВт при напряжении 220 В, миканитовая конструкция рассчитана на работу до 400 °C при соблюдении режимов теплоотвода.
Корпус из нержавеющей стали, после первого прогрева образуется радужная оксидная пленка, по углам выполнены 4 крепежных отверстия для жесткого монтажа.
Центральное отверстие Ø35 мм предназначено для прохода технологической трубки, вала, штуцера или датчика без разрезания нагревателя.
Справа приварен кронштейн с дополнительным отверстием под фиксацию к раме или опорной плите, что исключает проворачивание и смещение нагревателя.
Внутри миканитовая изоляция и нихромовая лента Х20Н80, уложенная с обходом выреза так, чтобы уменьшить локальный перегрев возле отверстия и просадку мощности по краям.
Подключение нагревателя подбирается по току, схеме размещения и условиям сервиса, с учетом удобства доступа к выводам и температурного режима в зоне контактов. Выводы могут быть вынесены на край плиты, на боковой кронштейн или на отдельную клеммную колодку.
Подбор плоского нагревателя выполняют по геометрии узла, тепловой нагрузке и допустимой мощности на единицу площади. При необходимости рассчитывают другое напряжение и мощность для сохранения требуемой теплопередачи и ограничения температуры корпуса.
Да, мощность и напряжение подбираются по задаче при сохранении габаритов и выреза, перерасчитывается укладка нихромовой ленты и удельная нагрузка на поверхность. Для заказа требуется указать желаемые мощность, напряжение и режим работы по температуре и времени разогрева.
Миканитовые плоские нагреватели работают до 400 °C при обеспеченном теплоотводе от поверхности и корректной установке. Важно не допускать длительной работы «на воздухе» без прижатия к нагреваемой массе, чтобы не перегревать зону вокруг выреза и края плиты.
Такие нагреватели применяют в пресс-формах, термопрессе, нагревательных плитах и узлах, где через центр проходит вал, трубка, штуцер или датчик, который нельзя вынимать при монтаже. Центральный вырез позволяет прогревать зону вокруг узла без разрезного исполнения нагревателя.
Достаточно чертежа или эскиза с размерами плиты, вырезов и крепежных отверстий, указанием мощности, напряжения и рабочей температуры. Дополнительно желательно описать условия работы: тип оборудования, ориентация в пространстве, наличие вибраций, требования по выводу кабелей и разъемам.
