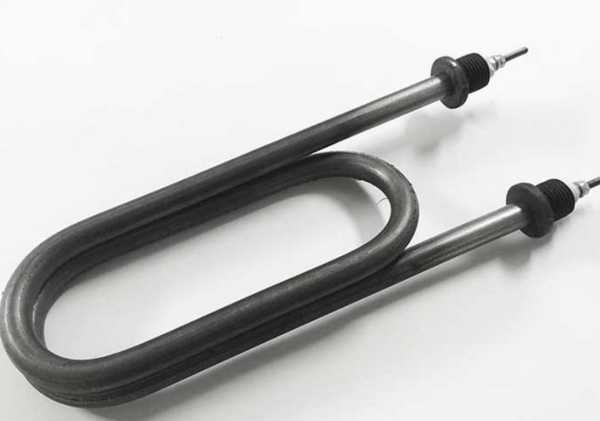

Характеристики
| Длина | 280-340 мм |
|---|---|
| Диаметр трубки | 13 мм |
| Код среды | J |
| Напряжение | 220 В |
В каких узлах работает водяной ТЭН
ТЭН для воды устанавливают в оборудование, где нагреватель контактирует с водой или теплоносителем. Например, блочный нагреватель электрокотла закрепляют на фланце или резьбовой муфте.
В проточном водонагревателе ТЭН расположен в канале потока. Конкретную совместимость с узлом проверяют по размерам, форме и креплению.
- Электрокотёл отопления
- Проточный водонагреватель
- Бак стиральной машины
Как перенести размеры старого нагревателя
Для замены запишите развёрнутую длину, диаметр трубки и форму после гибки. Если у ТЭН есть холодные зоны, укажите их длину отдельно, чтобы при подборе учесть участки оболочки без активного нагрева.
По заказу изготавливаем трубчатые нагреватели по чертежу, эскизу, образцу или маркировке. Форму и параметры берём из предоставленного задания.
- Снимите маркировку у вывода или на штуцере
- Измерьте длину и диаметр трубки
- Зафиксируйте форму после гибки и длину холодных зон
Накипь и включение без воды
Накипь образуется на ТЭНе и стенках бака. Магниевый анод её не предотвращает: при реакции с карбонатами появляются более рыхлые соли магния, которые легче удалить механически.
Допустимость сухого включения в данных для этой модели не указана. Уточняйте режим работы по документации оборудования и не переносите условия эксплуатации одного нагревателя на другой.
- Проверяйте состояние нагревателя при обслуживании оборудования
- Для подбора указывайте фактическую среду и режим работы
Гибка и крепление под посадочное место
ТЭН может иметь прямую или гнутую форму. По заказу доступны исполнения U, M, W, спираль, скрепка или форма по эскизу.
Способ крепления задают вместе с размерами узла: штуцер с гайкой или фланец под ТЭН. Резьбовой ТЭН подбирают по типу и положению посадочного места.
- Укажите тип крепления
- Для фланца сообщите межосевое расстояние
- Приложите эскиз или фото старого нагревателя
Материал оболочки зависит от среды
Медь, нержавеющая и чёрная сталь применяются для оболочек ТЭН, но материал выбирают с учётом среды и предельной удельной мощности. По ГОСТ 13268-88 код J соответствует воде и слабому раствору кислот с pH 5-7; для него указана нержавеющая жаростойкая сталь.
Это рекомендации стандарта для среды с кодом J, а не подтверждение материала оболочки конкретного изделия.
- J: нержавеющая жаростойкая сталь
Какие данные нужны для подбора
Для расчёта водяного ТЭН пришлите маркировку старого нагревателя или фотографию. Если обозначения нет, приложите размеры и сведения об узле оборудования.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки
- Мощность и напряжение
- Среду: воду, неподвижный воздух, воздух с обдувом или масло
- Тип крепления, резьбу или фланец и межосевое расстояние
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одной маркировке совместимость с конкретным узлом не подтвердить. Сверьте размеры, форму, мощность, напряжение и крепление.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, можно передать образец, эскиз или фото. Потребуются размеры, форма после гибки, мощность, напряжение и данные о креплении.
Можно ли использовать этот ТЭН для воздуха или масла?
Маркировка J обозначает воду и слабый раствор кислот с pH 5-7. Для воздуха или масла требуется отдельный подбор по среде и условиям работы.
Как проверить старый ТЭН?
Снимите маркировку, измерьте длину и диаметр трубки, зафиксируйте форму и крепление. Электрическую проверку выполняйте по документации оборудования.
Что прислать для расчёта?
Маркировку или фото старого нагревателя, размеры, мощность и напряжение. Также укажите среду, модель оборудования и тип крепления.
Какой материал оболочки подходит для воды?
Выбор зависит от состава среды и кода исполнения. Для кода J ГОСТ 13268-88 указывает нержавеющую жаростойкую сталь.
