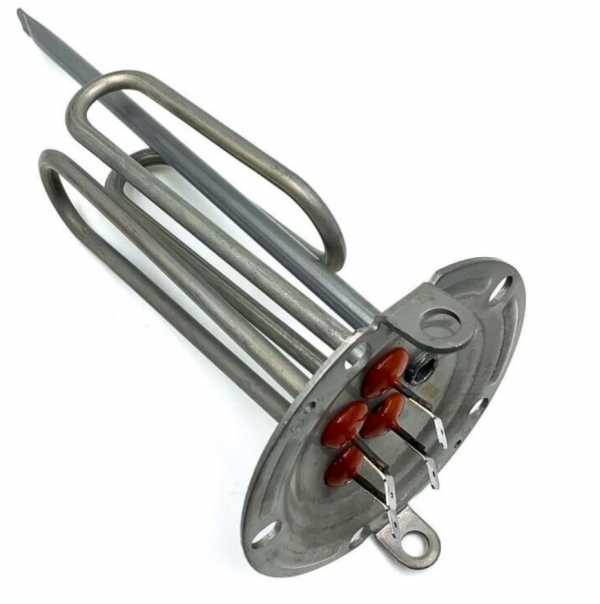

Характеристики
| Тип | ТЭН RSF |
|---|---|
| Материал | медь |
| Диаметр фланца | 48 мм |
| Длина | 270 мм |
| Для водонагревателя | ARISTON PROI ECO ABS PW80V |
| Мощность | 2,5 кВт |
| Напряжение | 230 В |
Расчёт по мощности и напряжению
| Расчётный ток | 10,9 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 21,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Фланец и форма должны совпасть с посадочным местом
В названии указаны диаметр фланца 48 мм и длина 270 мм. Сверьте их со старым нагревателем и посадочным местом: совпадения диаметра недостаточно, если различаются крепление или форма.
По заказу изготавливают трубчатый электронагреватель по чертежу, эскизу, образцу или маркировке. Возможны разные формы, а крепление выполняют штуцером с гайкой или на фланце.
- Для замены проверьте фланец и расположение крепёжных отверстий.
- Не сгибайте нагреватель при монтаже, если его форма не совпадает с посадочным местом.
Снимите размеры до демонтажа старого нагревателя
Для подбора тэн для водонагревателя запишите развёрнутую длину, диаметр трубки и форму после гибки. Укажите отдельно холодные зоны, если они есть: рабочая часть и выводы могут иметь разную длину.
Если маркировка не читается, приложите фото старого элемента и места установки. По эскизу или образцу можно уточнить геометрию, крепление и межосевое расстояние.
- Измерьте длину и диаметр трубки.
- Отметьте форму, холодные зоны и тип крепления.
- Сфотографируйте маркировку и место установки.
Что показывают расчётные ток и сопротивление
Расчётный ток составляет 10,9 А, расчётное сопротивление в рабочем режиме - 21,2 Ом. Ток учитывают при выборе автомата защиты и сечения провода, но окончательный выбор зависит и от условий электромонтажа.
Этих параметров недостаточно, чтобы определить удельную мощность: для неё нужны данные о рабочей поверхности и нагреваемой среде. Отдельного значения удельной мощности расчёт не содержит.
- Сверьте расчётные параметры с электрической схемой оборудования.
- Не подбирайте защиту только по одному значению тока.
Накипь и сухой пуск меняют условия нагрева
Накипь на поверхности водяного ТЭНа мешает передаче тепла воде. Перед включением накопительного водонагревателя заполните бак: откройте подачу холодной воды и дождитесь ровной струи из крана горячей воды, чтобы удалить воздух.
У производителей сухой ТЭН размещён в керамической колбе и меньше подвержен прямому осаждению накипи. Погружной элемент контактирует с водой напрямую.
- Не включайте нагреватель до заполнения бака водой.
- Проверяйте состояние анода и очищайте бак при обслуживании.
Подключение зависит от схемы питания
По каталожному названию этот медный тэн рассчитан на 230 В. Один элемент подключают по схеме оборудования, с соблюдением требований к защитному заземлению и защите цепи.
При установке нескольких ТЭН в трёхфазной сети схему соединения выбирают по напряжению каждого элемента и документации оборудования. Без этих данных нельзя назначить соединение звездой или треугольником.
- Перед подключением сверьте напряжение элемента и сети.
- Для нескольких нагревателей проверьте схему соединения и распределение нагрузки.
Данные для подбора без маркировки
Если маркировка старого элемента утрачена, для расчёта нужны размеры, сведения о среде и типе крепления. Укажите модель оборудования или приложите фото, чтобы сопоставить нагреватель с посадочным местом.
- Маркировка старого ТЭН, если она сохранилась.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и нагреваемая среда.
- Тип крепления, размеры фланца или межосевое расстояние.
- Модель оборудования и фото старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
В названии он указан для водонагревателя ARISTON PROI ECO ABS PW80V. Перед заменой сравните длину, диаметр фланца, крепление и форму со старым элементом.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец или эскиз. Нужны размеры, форма, крепление, мощность, напряжение и сведения о нагреваемой среде.
Можно ли использовать этот ТЭН для воздуха или масла?
В названии указан тэн для воды и водонагревателя. Для воздуха или масла требуется отдельный подбор по среде и условиям теплоотдачи.
Как проверить старый ТЭН?
Отключите оборудование от питания и поручите проверку электрической части специалисту. Для этого элемента расчётное сопротивление в рабочем режиме составляет 21,2 Ом.
Что прислать для расчёта?
Пришлите маркировку или фото, размеры и форму старого нагревателя, мощность и напряжение, тип крепления и данные о среде.
Почему водяной ТЭН перегорает из-за накипи или сухого включения?
Накипь меняет теплообмен, а при включении незаполненного бака часть нагревателя может остаться вне воды. Перед запуском заполните бак и дождитесь ровной струи из крана горячей воды.
