Характеристики

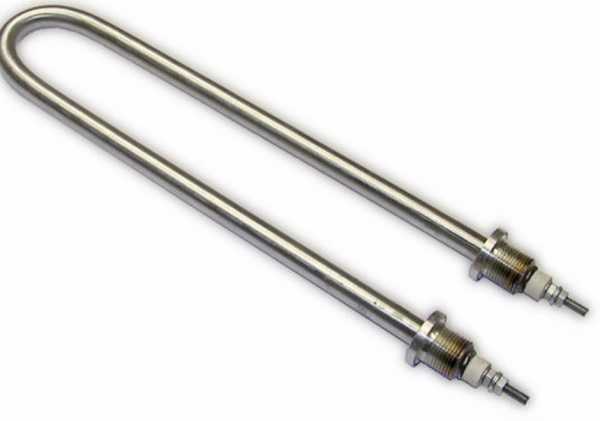

| Назначение | Для нагрева воды |
|---|---|
| Крепление | Штуцер |
| Диаметр штуцера | 22 мм |
| Межцентральное расстояние | 80 мм |
| Форма | U-образный |
| Мощность | 5 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 13,2 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 28,9 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что покажет проверка старого ТЭНа мультиметром
Измерьте сопротивление нагревательной спирали и проверьте изоляцию между выводом и оболочкой. Сравните измеренное сопротивление с расчётным значением 28,9 Ом в рабочем режиме.
Сравните результаты проверки с параметрами нового элемента. По одному измерению сопротивления нельзя определить, подходит ли ТЭН по форме и креплению.
- Измерьте сопротивление между контактными выводами.
- Проверьте изоляцию между выводом и оболочкой.
Какие размеры снять перед заменой
Снимите развёрнутую длину, диаметр трубки и форму после гибки. Отдельно укажите длину холодных зон, если она известна по старому нагревателю.
Для этого исполнения в названии указаны штуцер d 22 мм и межцентральное расстояние 80 мм. Сверьте эти параметры с посадочным местом.
- Развёрнутая длина или длина и форма после гибки.
- Диаметр трубки, холодные зоны и межцентральное расстояние.
Из-за чего водяной ТЭН может перегореть
Для нагревателей воды опасен сухой ход: без воды спираль перегревается, внутренний изолирующий наполнитель может треснуть, а оболочка изменить цвет и размягчиться.
Перед включением проверьте, что нагреватель погружён в воду. Сухой ТЭН в керамической колбе устроен иначе и не контактирует с водой напрямую, поэтому не следует смешивать эти типы при подборе.
- Не включайте водяной нагреватель без воды.
- При замене сопоставьте конструкцию старого элемента с новым.
Как читать расчётные параметры
Расчётный ток составляет 13,2 А. Это значение учитывают при выборе автомата и сечения провода.
Расчётное сопротивление в рабочем режиме составляет 28,9 Ом. Удельная мощность в расчёте не указана: её нельзя определить только по этим двум значениям. На подбор также влияет среда нагрева.
- Расчётный ток: 13,2 А.
- Сопротивление в рабочем режиме: 28,9 Ом.
Штуцер, гайка или фланец: выберите нужное крепление
В этой карточке указано крепление штуцером. Для резьбового ТЭНа при подборе сверяют посадочное место и межцентральное расстояние.
По заказу возможно исполнение со штуцером и гайкой или на фланце. Фланцевое крепление в параметрах этой карточки не указано.
- Сверьте тип крепления со старым нагревателем.
- При заказе другой формы или крепления укажите это в задании.
Какие данные помогут подобрать замену
Если маркировки нет, подбор можно выполнить по старому образцу, чертежу или эскизу. Для ТЭНа для бойлера, как и для другого водонагревателя, важно сопоставить размеры, мощность, напряжение и крепление.
Приложите фото старого нагревателя и укажите модель оборудования, если она известна.
- Маркировка или фото старого ТЭНа.
- Развёрнутая длина, форма после гибки и диаметр трубки.
- Мощность, напряжение и среда нагрева.
- Тип крепления и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сверьте мощность, напряжение, форму, диаметр штуцера и межцентральное расстояние с установленным нагревателем. Для проверки также укажите модель оборудования или приложите фото старого ТЭНа.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец, чертёж или эскиз. Нужны размеры, форма, мощность, напряжение и данные о креплении.
Можно ли установить этот ТЭН в воздух или масло?
В названии изделия указано применение для нагрева воды. Для воздуха или масла требуется отдельный подбор с учётом среды и условий работы.
Как проверить старый ТЭН?
Мультиметром измеряют сопротивление между выводами и проверяют изоляцию между выводом и оболочкой. Сопоставьте измерения с расчётными параметрами и осмотрите форму и крепление.
Что прислать для расчёта?
Маркировку или фото старого элемента, размеры, форму после гибки, мощность, напряжение, среду нагрева и тип крепления. Если известно, укажите модель оборудования.
Можно выбрать штуцер с гайкой вместо фланца?
По заказу возможно исполнение со штуцером и гайкой или на фланце. Укажите нужный вариант и параметры посадочного места.
