Характеристики
| Маркировка | 195B10/5.0J400 |
|---|---|
| Развёрнутая длина | 1950 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 10 мм |
| Мощность | 5 кВт |
| Напряжение | 400 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1820 мм |
|---|---|
| Расчётный ток | 12,5 А |
| Расчётное сопротивление в рабочем режиме | 32 Ом |
| Удельная поверхностная мощность (по активной длине) | 8,74 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 42 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывает расчёт нагрузки
Активная длина составляет 1820 мм, расчётный ток - 12,5 А, сопротивление в рабочем режиме - 32 Ом. Эти данные используйте при выборе автомата и сечения провода.
Удельная поверхностная мощность - 8,74 Вт/см² при пределе для среды по ГОСТ 13268-88 в 15 Вт/см². Запас до предела составляет 42%. Для этой среды в расчёте рекомендована оболочка из нержавеющей стали.
Что снять и измерить на старом нагревателе
Сначала найдите маркировку у вывода или на штуцере. Затем зафиксируйте развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
Сфотографируйте ТЭН до снятия и отдельно место установки. На фото должны быть видны форма, холодные зоны, крепление и расстояние между точками крепежа.
- Запишите мощность, напряжение и рабочую среду.
- Укажите тип крепления: штуцер с резьбой, гайка или фланец, а для фланца - межосевое расстояние.
Как снизить риск раннего перегорания
При замене сверяйте не только форму, но и мощность, напряжение и среду. Несовпадение этих параметров может привести к работе вне расчётных условий.
Проверьте состояние изоляции старого элемента. В паспортах производителей встречается требование к сопротивлению изоляции в холодном состоянии не менее 0,5 МОм; это общее справочное значение, а не характеристика данного изделия.
- Не переносите ТЭН в другую среду без отдельной проверки расчёта.
- Перед подбором сопоставьте удельную поверхностную мощность с допустимой для среды.
Сверьте узел, а не только котёл

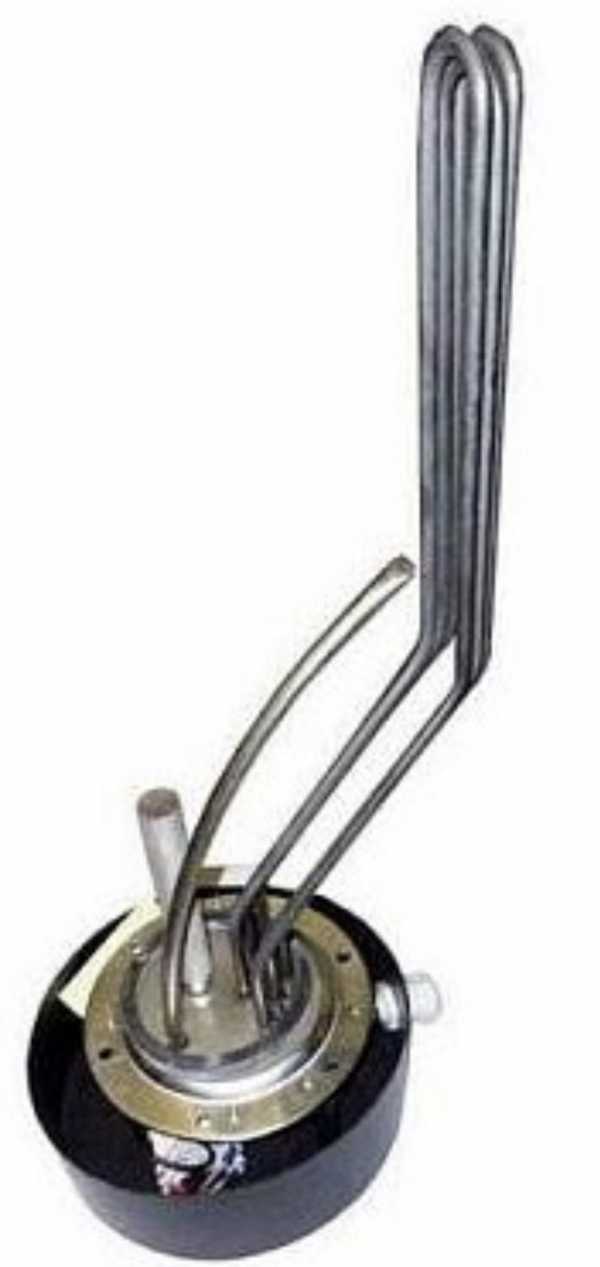

В названии каталога изделие обозначено для парового котла Fangkuai. Это не подтверждает совместимость с любым котлом или водонагревателем: проверьте посадочное место и крепление.
Для замены в электрокотле уточните, нужен ли блочный ТЭН для электрокотла или отдельный резьбовой ТЭН. Назначение по оборудованию не заменяет сверку размеров.
Маркировка 195B10/5.0J400 по расшифровке
Маркировка: 195B10/5.0J400. Развёрнутая длина: 1950 мм; длина контактного стержня в заделке: 65 мм (код B); диаметр оболочки: 10 мм.
Мощность: 5 кВт; напряжение: 400 В. Код среды J: вода, слабые растворы кислот (pH 5–7).
Какие данные подготовить для подбора
Если маркировка не читается, соберите размеры и сведения об узле. Укажите фактическую рабочую среду: например, если используется дистиллированная вода, сообщите это отдельно.
- Маркировка со старого ТЭН или её фото.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, резьбу или фланец и межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию каталога он предназначен для парового котла Fangkuai, но этого недостаточно для подтверждения совместимости. Сверьте форму, размеры и крепление старого элемента.
Можно ли сделать замену по старому образцу без маркировки?
Для подбора нужны размеры, мощность, напряжение, рабочая среда и данные крепления. Если маркировки нет, приложите фото старого ТЭН и посадочного места.
Подойдёт ли он как водяной ТЭН, то есть тэн для воды?
В расшифровке код J указан для воды и слабых растворов кислот с pH 5–7. Для другой среды, включая воздух или масло, требуется отдельная проверка.
Как проверить старый ТЭН?
Проверьте состояние изоляции и ориентируйтесь на паспорт изделия. В паспортах производителей указывают сопротивление изоляции в холодном состоянии не менее 0,5 МОм; для конкретного ТЭН нужно сверить его документацию.
Что прислать для расчёта?
Пришлите маркировку или фото, размеры, мощность и напряжение, сведения о среде, тип крепления и модель оборудования. Если маркировки нет, важны фото ТЭН и места его установки.
Что снять со старого ТЭН перед заменой в котле или водонагревателе?
Зафиксируйте маркировку, развёрнутую длину или форму после гибки, диаметр трубки и крепление. Также запишите мощность, напряжение и рабочую среду.
