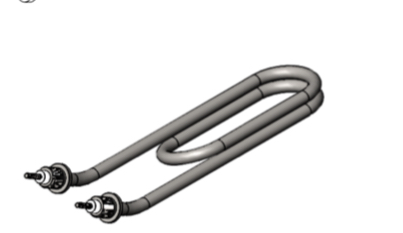

Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение | нагрев воды |
| Среда | вода |
| Мощность | 6 кВт |
Проверка старого ТЭНа: сопротивление и изоляция
Перед заменой проверьте сопротивление нагревательной цепи мультиметром и отдельно оцените изоляцию. По одному только показанию сопротивления нельзя определить, подходит ли деталь по форме и креплению.
Если сопротивление изоляции ниже 0,5 МОм или ток утечки выше 0,75 мА/кВт, в рекомендациях по обслуживанию указывают сушку при температуре 120–150°C в течение 4–6 часов.
- Сверьте результат измерения с данными старого элемента или его маркировкой.
- Осмотрите выводы и штуцер: маркировка может быть выбита на одной из этих частей.
Какие размеры снять с нагревателя
Для повторения формы укажите развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Эти данные нужны, чтобы сопоставить ТЭН с посадочным местом и расположением в оборудовании.
По заказу возможно изготовление прямого, U-, M-, W-образного элемента, спирали, формы «скрепка» или по эскизу.
- Передайте маркировку, если она сохранилась.
- Укажите тип крепления и межосевое расстояние, если оно есть.
- Приложите фото старого элемента или оборудования.
Медь, нержавейка или чёрная сталь
Материал оболочки в названии этой позиции не указан. У производителей встречаются оболочки из меди, углеродистой и нержавеющей стали; выбор зависит от среды.
По заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. Для ТЭНа для водонагревателя материал лучше уточнять вместе с параметрами воды и конструкцией узла.
- Не считайте материал старого элемента известным, если на нём нет маркировки или документации.
- Фланец под ТЭН и тип крепления указывайте отдельно: материал оболочки их не определяет.
В каких узлах нагревают воду ТЭНы
ТЭНы применяют в оборудовании, где нужно нагреть воду в баке, проточном канале или камере испарения. Само название позиции не подтверждает совместимость с конкретным аппаратом: её проверяют по размерам и креплению.
- В посудомоечной машине элемент нагревает воду в баке или проточном контуре.
- В проточном водонагревателе ТЭН установлен в канале потока.
- В парогенераторе ТЭН кипятит воду в камере испарения.
- В аквадистилляторе блок ТЭНов кипятит воду, пар затем конденсируется в дистиллят.
Что может привести к раннему перегоранию
В накопительном водонагревателе верхняя часть элемента может остаться без воды, если включить нагрев до заполнения. Перед первым включением открывают подачу холодной воды и ждут ровной струи из крана горячей воды.
На оболочке контактирующего с водой ТЭНа может оседать накипь. Сухой ТЭН устроен иначе: он находится в керамической колбе и напрямую с водой не контактирует.
- Не включайте водонагреватель до выхода воздуха и появления ровной струи горячей воды.
- При замене сверяйте форму и расположение элемента: несовпадение с узлом не позволяет корректно установить ТЭН.
Что приложить, чтобы рассчитать замену
Для расчёта передайте маркировку старого ТЭНа, если она есть, и данные по его размерам. По заказу трубчатые электронагреватели изготавливаются по чертежу, эскизу, образцу или маркировке.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки.
- Мощность и напряжение.
- Среду: воду, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, резьбу, гайку или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭНа.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному значению мощности совместимость не определить. Сверьте размеры, форму, крепление, мощность и напряжение со старым элементом и узлом оборудования.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно прислать образец или фото и снять размеры: длину, форму после гибки, диаметр трубки и параметры крепления.
Можно ли поставить его для нагрева воздуха или масла?
Среду нужно указать при расчёте. Исполнение для воды нельзя автоматически считать подходящим для воздуха или масла.
Как проверить старый ТЭН?
Мультиметром проверьте сопротивление нагревательной цепи, а изоляцию оцените отдельно. При сопротивлении изоляции ниже 0,5 МОм или токе утечки выше 0,75 мА/кВт указывают сушку при 120–150°C в течение 4–6 часов.
Что прислать для расчёта?
Маркировку или фото старого элемента, размеры, мощность и напряжение, данные о среде и креплении. Если есть, приложите модель оборудования.
Как выбрать материал оболочки для воды?
Материал зависит от среды. В названии этой позиции материал не указан, поэтому его нужно уточнить при расчёте.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
