Характеристики
| Тип | ТЭН (нагревательный элемент) |
|---|---|
| Назначение | Для водонагревателя |
| Обозначение | EKPARTS 3401455 RF 2000W RSD 1005 |
| Маркировка | RF |
| Маркировка | RSD 1005 |
| Мощность | 2 кВт |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер)
Узел: в баке, через боковой или нижний фланец (48 или 62/64 мм) либо через резьбовую втулку, рядом крепится магниевый анод. Какой ТЭН ставят: мокрый трубчатый (прямой контакт со стенкой трубки и водой) или сухой/керамический в колбе (не касается воды напрямую), материал медь или нержавеющая сталь, резьба под… Почему отказывает: накипь на мокром ТЭНе создаёт теплоизолирующий слой, из-за которого спираль внутри перегревается и прогорает; истощение или отсутствие магниевого анода ведёт к электрохимической коррозии… Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Проточный водонагреватель
Узел: небольшая цилиндрическая камера нагрева внутри корпуса, сразу на пути потока. Какой ТЭН ставят: мокрый, медный или из нержавеющей стали, обязательна встроенная термозащита (биметаллический термостат) от перегрева при остановке потока; мощность 3,5-5,5 кВт в бытовых… Почему отказывает: накипь образуется быстрее из-за высокой температуры нагрева при малом объёме воды в камере; работа при слабом напоре или перекрытом кране приводит к перегреву ТЭНа без достаточного… Модели: Stiebel Eltron DHB-E 18, Stiebel Eltron DHB-E 27, Stiebel Eltron EIL 4 Plus.
Как накипь и сухой ход влияют на ТЭН 2000W

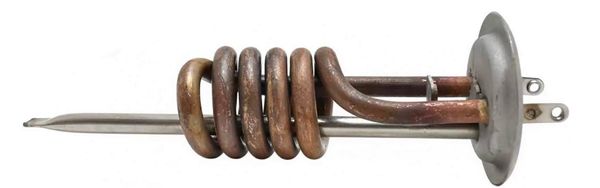

EKPARTS 3401455 RF RSD 1005 - нагревательный элемент для водонагревателя мощностью 2000W. В названии не указаны материал оболочки, форма трубки, способ крепления и исполнение относительно воды. Поэтому причину отказа этого ТЭНа оценивают по состоянию нагревателя и конструкции водонагревателя, не приписывая модели отсутствующие в каталоге параметры. Как тэн для воды, он требует корректных условий работы именно в том узле, для которого подбирается замена.
Если водяной тэн погружён непосредственно в воду, отложения на поверхности затрудняют отвод тепла. При нарастании слоя накипи на ТЭНе спираль внутри трубки может перегреться и прогореть. Для элемента мощностью 2000W это один из возможных сценариев отказа, но наличие отложений не позволяет без проверки утверждать, что именно они стали причиной неисправности EKPARTS 3401455 RF RSD 1005.
Второй опасный режим для нагревателя, работающего с водой, - включение без достаточного заполнения узла. Спираль перегревается без нормального теплоотвода, внутренний изолирующий наполнитель может треснуть, оболочка - изменить цвет и размягчиться. Если у снятого ТЭНа видны такие следы, проверьте, не происходил ли сухой запуск. Перед установкой нового трубчатого электронагревателя нужно устранить условия, которые могли привести к перегреву, иначе элемент мощностью 2000W может снова выйти из строя.
Замена EKPARTS 3401455 RF: что сверить до включения
При замене ТЭНа мощностью 2000W сравните снятый элемент с обозначением EKPARTS 3401455 RF RSD 1005 и параметрами посадочного места. Электропитание подключают только после установки и подготовки водонагревателя к работе с водой.
- Отключите водонагреватель от электропитания и подготовьте его к обслуживанию согласно инструкции оборудования. До начала работ исключите случайную подачу напряжения.
- Освободите крепление старого нагревателя и извлеките его, не нагружая трубку, контакты и присоединённые провода. Порядок доступа к узлу зависит от конструкции конкретного водонагревателя.
- Сопоставьте маркировку снятой детали с EKPARTS 3401455 RF 2000W RSD 1005. Проверьте мощность 2000W, форму и размеры трубки, расположение контактов и тип крепления: в каталожном названии размеры и способ установки не приведены.
- Не выбирайте замену только по значению 2000W. Несовпадение посадочного места, геометрии или положения контактов может помешать установке, даже если мощность совпадает.
- Установите элемент с подходящими параметрами и соберите узел в порядке, предусмотренном для водонагревателя. До подачи питания подготовьте его к штатной работе с водой, чтобы исключить сухое включение.
- После сборки проверьте соединение на протечки и убедитесь, что водонагреватель работает штатно. Если крепление или форма детали не совпали, не включайте EKPARTS 3401455 RF RSD 1005 до уточнения исполнения.
Какие исполнения можно задать для ТЭНа 2000W
У EKPARTS 3401455 RF RSD 1005 в названии зафиксирована мощность 2000W. Чтобы изготовить вариант под конкретный узел, отдельно задают крепление, электрические выводы, материал оболочки и форму.
- Мощность: исходный параметр EKPARTS 3401455 RF RSD 1005 - 2000W. По заказу выполняем варианты от 100 Вт; заданную мощность рассчитываем с учётом размеров нагревателя и рабочей среды.
- Питание: напряжение для исполнения 2000W в каталожном названии не указано. Для заказа можно выбрать 12, 24, 36, 48, 110, 220, 230, 380 или 400 В.
- Крепление: обозначение EKPARTS не сообщает, как ТЭН фиксируется в водонагревателе. Для заказного варианта подбираем штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; доступны также резьбы G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2 либо фланец.
- Выводы: их тип у элемента мощностью 2000W в названии не обозначен. В заказном исполнении можно предусмотреть контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; длину холодной зоны задаём по согласованным параметрам детали.
- Оболочка: материал EKPARTS 3401455 RF RSD 1005 не указан. Для воды можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды по заказу применяем AISI 316 либо титан.
- Форма и защита: исходная форма ТЭНа в названии не раскрыта. Для заказного элемента мощностью 2000W доступны прямое, U-, W-, M- или Г-образное исполнение, кольцо, спираль, скрепка или форма по эскизу; дополнительно можно предусмотреть встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях для нагрева воды в баке и в проточных моделях, где вода проходит через камеру нагрева. EKPARTS 3401455 RF RSD 1005 заявлен для водонагревателя и имеет мощность 2000W, но этих сведений недостаточно, чтобы определить посадочные размеры или способ крепления в конкретном узле.
Подобные нагреватели используют в ванне длительной пастеризации молока для обработки молока, сливок и сгустков, в термопоте для кипячения и поддержания горячей воды, в кормозапарнике и электрическом пищеварочном котле для тепловой обработки кормов. В электрокотле отопления они нагревают теплоноситель, а в автоклаве-деструкторе вода переходит в пар для стерилизации отходов. ТЭН для стиральной машины также нагревает воду, но его геометрия зависит от конструкции стиральной машины; обозначение EKPARTS и мощность 2000W не описывают параметры такого узла.
Что прислать для подбора исполнения EKPARTS
Для проверки замены EKPARTS 3401455 RF RSD 1005 мощностью 2000W пришлите модель водонагревателя, фото старого элемента и его маркировки. Добавьте длину и форму трубки, диаметр, мощность и напряжение, тип крепления и межосевое расстояние, если оно предусмотрено конструкцией. Укажите, что нагревает ТЭН: воду, воздух или масло. Эти данные помогут сопоставить исходное обозначение с требуемой геометрией и определить, какие параметры нужно задать отдельно.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Вопросы
Можно ли заказать EKPARTS 3401455 RF мощностью 2000W с другой резьбой?
Да. Для заказного варианта мощностью 2000W можно выбрать штуцер с гайкой и одну из доступных метрических или трубных резьб либо фланец. Посадку определяют по конструкции водонагревателя: тип крепления в названии EKPARTS не обозначен.
Можно ли изменить выводы у ТЭНа 2000W?
Да. Для варианта мощностью 2000W можно задать контактный стержень М4, М5 или М6 с гайками либо вывод проводом в термостойкой изоляции. У EKPARTS 3401455 RF RSD 1005 исполнение выводов не указано; их конфигурацию и длину холодной зоны согласуют для заказной детали.
Можно ли заказать другое напряжение или мощность вместо 2000W?
Да. Каталожное обозначение содержит мощность 2000W, а напряжение не приводит. Для заказного исполнения выбирают мощность от 100 Вт и одно из доступных напряжений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; параметры рассчитывают для выбранного исполнения.
Как подобрать замену, если маркировка старого ТЭНа не читается?
Для сопоставления с EKPARTS 3401455 RF RSD 1005 мощностью 2000W пришлите фото детали и водонагревателя, а также размеры трубки, форму и крепление. Мощность без геометрии не определяет, войдёт ли нагреватель в узел.
Можно ли изменить материал оболочки у ТЭНа 2000W?
Да. Для заказного водяного ТЭНа мощностью 2000W доступны медь, AISI 304 и 12Х18Н10Т; для жёсткой или солёной воды можно выбрать AISI 316 либо титан. Материал оболочки EKPARTS 3401455 RF RSD 1005 в названии не приведён.
Подойдёт ли EKPARTS 3401455 RF RSD 1005 к моей модели водонагревателя?
Мощность 2000W и обозначение не дают данных о посадке, поэтому для проверки нужны размеры и тип крепления. В справочнике приведены модели Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro и Stiebel Eltron DHB-E 18; это примеры оборудования, а не подтверждённый перечень совместимых моделей.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
