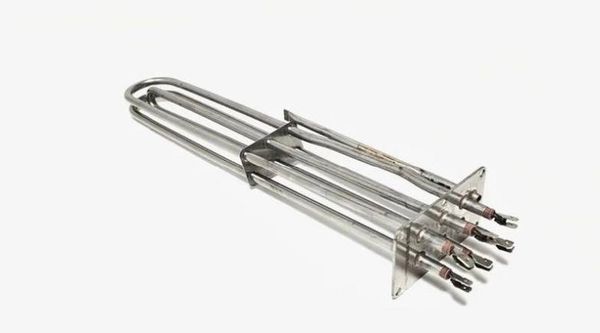

Характеристики
| Маркировка | 245 А 8,5/9,0 Р230 |
|---|---|
| Развёрнутая длина | 2450 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 8,5 мм |
| Мощность | 9 кВт |
| Напряжение | 230 В |
| Код среды | P: вода, слабые растворы щелочей (pH 7–9) |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 245 | развёрнутая длина | 2450 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 8,5 | диаметр оболочки | 8,5 мм |
| 9 | мощность | 9 кВт |
| P | среда | вода, слабые растворы щелочей (pH 7–9) |
| 230 | напряжение | 230 В |
Расчётная нагрузка ТЭН В3-245 длиной 2450 мм
В маркировке В3-245 А 8,5/9,0 Р230 длина, диаметр оболочки, мощность и код среды описывают одно исполнение: развёрнутая длина составляет 2450 мм, диаметр оболочки - 8,5 мм, мощность - 9 кВт при напряжении 230 В, среда P - вода и слабые растворы щелочей с pH 7-9. После вычета двух холодных зон активная длина равна 2370 мм. Для этого трубчатого электронагревателя расчётный ток составляет 39,1 А, сопротивление в рабочем режиме - 5,9 Ом, удельная поверхностная мощность - 14,22 Вт/см². По ГОСТ 13268-88 предел для этой среды равен 15 Вт/см²: расчётное значение ниже него на 5 %. Для среды по ГОСТ рекомендована оболочка из углеродистой стали, но материал конкретного ТЭН из маркировки определить нельзя.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 2370 мм |
|---|---|
| Расчётный ток | 39,1 А |
| Расчётное сопротивление в рабочем режиме | 5,9 Ом |
| Удельная поверхностная мощность (по активной длине) | 14,22 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 5 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 9 кВт на 220 В вместо 230 В | ток 40,9 А, сопротивление спирали 5,4 Ом; спираль пересчитываем, размеры остаются |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 2450 мм активная часть станет 2320 мм, удельная нагрузка 14,53 Вт/см² |
| Мощность 6,8 кВт на той же длине | удельная нагрузка 10,74 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Мощность 11,2 кВт на той же длине | удельная нагрузка 17,7 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, выше предела для этой среды, нужна большая длина или другая среда |
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Крепление и исполнения для ТЭН В3-245
У В3-245 указаны длина 2450 мм и диаметр оболочки 8,5 мм, но крепление, материал оболочки и дополнительные устройства в маркировке не обозначены. Эти параметры можно согласовать отдельно, сохранив или изменив исходные 9 кВт и 230 В.
- Для ТЭН с оболочкой 8,5 мм крепление выбирают по посадочному месту оборудования: можно заказать штуцер с гайкой или фланец. При штуцерном варианте доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- У В3-245 предусмотрен контактный стержень 40 мм в заделке, код A. Для изменения этого размера доступны исполнения 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) и 630 мм (код H). Контактные концы можно выполнить с резьбой М4, М5 или М6, гайками и шайбами либо проводом в термостойкой изоляции.
- Материал оболочки для кода P маркировкой В3-245 не задан. Для исполнения, рассчитанного на воду с pH 7-9, по заказу можно выбрать медь, AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды предусмотрены AISI 316 и титан.
- Исходное сочетание электрических параметров В3-245 - 9 кВт и 230 В. Если для установки требуется иное питание, доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, а мощность можно задать от 100 Вт. При сохранении длины 2450 мм и диаметра 8,5 мм нагрузку пересчитывают для выбранной мощности и среды.
- При сохранении развёрнутой длины 2450 мм по заказу можно изменить форму В3-245: выполнить прямой, U-, W-, M- или Г-образный вариант, форму скрепки, кольца, спирали либо оребрённое исполнение; также доступна форма по эскизу.
- Для исполнения В3-245 мощностью 9 кВт можно согласовать встроенный термовыключатель или термостат, если автоматическое управление нагревом требуется в конкретной установке.
Как меняются расчёты при изменении В3-245
Если сохранить геометрию ТЭН В3-245 и изменить питание с 230 на 220 В при мощности 9 кВт, ток составит 40,9 А, а сопротивление спирали - 5,4 Ом. Размеры при этом остаются прежними. Значит, для такого исполнения пересчитывают спираль, хотя развёрнутая длина 2450 мм и мощность не меняются.
Замена контактного стержня с исходных 40 мм (код A) на 65 мм (код B) сокращает активную часть при развёрнутой длине 2450 мм до 2320 мм. Удельная нагрузка составит 14,53 Вт/см². При выборе более длинного стержня следует учитывать не только расположение подключения, но и изменение активной длины нагревателя.
Мощность 6,8 кВт на той же длине даёт удельную нагрузку 10,74 Вт/см², то есть значение ниже предела 15 Вт/см² для среды P. При мощности 11,2 кВт нагрузка составит 17,7 Вт/см² и превысит предел по ГОСТ 13268-88: для такого варианта нужна большая длина или другая среда. Поэтому повышение мощности относительно исходных 9 кВт нельзя согласовать без проверки удельной нагрузки.
Где применяют подобные водяные ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях: они нагревают воду в баке, где она хранится до разбора. ТЭН для бойлера также встречается в промышленных бойлерах ГВС котельных и ЖКХ, которые готовят горячую воду для жилых и промышленных объектов и могут работать как дублирующий или летний источник. В электрокотлах отопления подобные нагреватели используют для воды или антифриза в системе отопления.
В домашних и мини-пивоварнях такие нагреватели применяют при затирании солода и варке сусла: нагрев может идти непосредственно в сусле или через воду контура HERMS/BIAB. В напольных паровых стерилизаторах вода превращается в пар для обработки инструментов, лабораторной посуды и питательных сред. В стоматологических полимеризаторах водяная баня используется при обработке акриловых базисов. Вариант В3-245 с длиной 2450 мм, оболочкой 8,5 мм и кодом P подбирают с учётом требуемой геометрии, крепления и фактической среды оборудования.
Материал оболочки для среды P у В3-245
Код P в маркировке ТЭН В3-245 означает воду и слабые растворы щелочей с pH 7-9. Для мощности 9 кВт и активной длины 2370 мм расчётная удельная поверхностная мощность составляет 14,22 Вт/см², что ниже предела 15 Вт/см² по ГОСТ 13268-88. ГОСТ рекомендует для этой среды оболочку из углеродистой стали, однако маркировка 245 А 8,5/9,0 Р230 не подтверждает, что именно такой материал установлен в изделии.
При заказе материала для оболочки диаметром 8,5 мм учитывают состав воды. Для воды можно выбрать медь, AISI 304 или 12Х18Н10Т; если среда жёсткая или солёная, доступны AISI 316 и титан. Выбор материала не меняет исходные параметры В3-245 - длину 2450 мм, мощность 9 кВт и напряжение 230 В, если эти значения отдельно не изменяют.
- Для кода P расчёт В3-245 выполнен для воды и слабых растворов щелочей с pH 7-9; удельная нагрузка составляет 14,22 Вт/см².
- Для оболочки диаметром 8,5 мм можно согласовать медь, AISI 304 или 12Х18Н10Т; материал в маркировке ТЭН не указан.
- Если рабочая вода жёсткая или солёная, при заказе можно выбрать AISI 316 или титан вместо вариантов для обычной воды.
Данные для заказа ТЭН В3-245
Для заказа на основе В3-245 А 8,5/9,0 Р230 укажите, сохраняются ли развёрнутая длина 2450 мм, диаметр оболочки 8,5 мм, мощность 9 кВт и напряжение 230 В. Отдельно задайте среду, тип крепления и его посадочные параметры, нужную длину контактного стержня и материал оболочки. Если маркировки нет, приложите фото старого нагревателя и сообщите длину и форму, диаметр трубки, мощность, напряжение, среду, параметры крепления и модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для В3-245 выбрать другую резьбу штуцера или крепление?
Да. У ТЭН длиной 2450 мм и диаметром оболочки 8,5 мм крепление не указано в маркировке: по заказу можно выбрать штуцер с гайкой и подходящей резьбой либо фланец.
Можно ли изменить выводы или длину контактного стержня?
Да. У В3-245 стержень в заделке имеет длину 40 мм, код A; по заказу доступны другие длины от 65 до 630 мм. Для стержня 65 мм активная длина при общей развёрнутой длине 2450 мм составит 2320 мм.
Можно ли изменить мощность или напряжение ТЭН В3-245?
Да, но нагрузку рассчитывают для выбранной мощности, напряжения и активной длины 2370 мм. Например, для 6,8 кВт на той же длине удельная нагрузка равна 10,74 Вт/см², а для 11,2 кВт - 17,7 Вт/см².
Можно ли изготовить исполнение В3-245 по старому образцу без маркировки?
Да. Для воспроизведения параметров - длины 2450 мм, оболочки 8,5 мм, мощности 9 кВт и напряжения 230 В - передайте фото и данные старого ТЭН, включая среду и крепление.
Можно ли использовать ТЭН В3-245 в другой среде?
Код P обозначает воду и слабые растворы щелочей с pH 7-9. Для другой среды расчёт 14,22 Вт/см² и предел 15 Вт/см² автоматически не применяют; удельную нагрузку для длины 2450 мм и мощности 9 кВт нужно проверить заново.
Подойдёт ли ТЭН В3-245 к моему оборудованию?
По одной маркировке совместимость не подтвердить. Сверьте развёрнутую длину 2450 мм, диаметр 8,5 мм, мощность 9 кВт, напряжение 230 В, среду и крепление; для подбора сообщите модель оборудования или приложите фото старого ТЭН.
