Характеристики
| Оборудование | Башенный кран |
|---|---|
| Модель оборудования | LIEBHERR-130 |
| Мощность | 2 кВт |
| Напряжение | 400 В |
Где стоит такой нагреватель
Обогреватель кабины крана, экскаватора, бульдозера (зимний пакет)
Узел: панельный или конвекторный обогреватель внутри кабины, часть комплектации cold weather package. Какой ТЭН ставят: точные мощности панельных моделей для кабин в найденных источниках не раскрыты; как ориентир формата устройства упоминаются бытовые панельные ТЭН-обогреватели на 300 Вт. Почему отказывает: вибрация и пыль в кабине, перегорание нагревательного элемента при блокировке циркуляции воздуха.

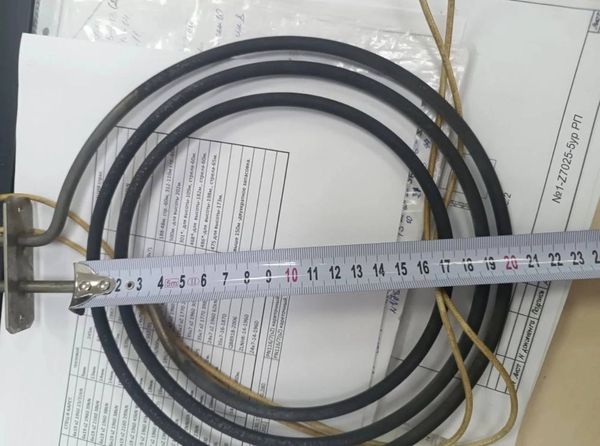

ТЭН 2000 W, 400 V в обогревателе кабины крана
ТЭН для башенного крана LIEBHERR-130 размещается в узле обогрева кабины. В такой технике нагревательный элемент находится внутри панельного или конвекторного обогревателя и передаёт тепло воздуху. При подборе замены учитывайте эту среду и конструкцию узла: совпадение мощности 2000 W и напряжения 400 V само по себе не подтверждает совпадение посадки.
- Обогреватель кабины может быть частью зимнего пакета техники. Среди примеров оборудования с такими пакетами указаны Terex Trucks с Winter Kit или Arctic Kit, телескопические погрузчики JLG SkyTrak и автогидроподъёмники Genie.
- Точные мощности панельных обогревателей кабин для перечисленных моделей в источнике не приведены. Параметры 2000 W и 400 V относятся к ТЭН в названии карточки, а не к обогревателям Terex Trucks, JLG SkyTrak или Genie.
- Для ТЭН LIEBHERR-130 расчётный ток составляет 5 А, расчётное сопротивление в рабочем режиме - 80 Ом. Это расчётные значения для позиции с параметрами 2000 W и 400 V.
- В кабине на нагреватель воздействуют вибрация и пыль. При осмотре узла проверьте положение старого ТЭН и состояние обогревателя, чтобы элементы конструкции не мешали движению воздуха.
- Одна из причин отказа нагревательного элемента - блокировка циркуляции воздуха. После установки замены для LIEBHERR-130 воздушный проход в обогревателе не должен оказаться перекрыт.
Как заменить ТЭН на LIEBHERR-130
Перед снятием ТЭН 2000 W, 400 V обесточьте обогреватель кабины LIEBHERR-130 и дождитесь остывания узла. Затем зафиксируйте параметры старого элемента, чтобы сравнить его электрические характеристики и посадку с новой позицией.
- Снимите старый нагреватель, сохранив маркировку, если она читается. Проверьте обозначения на корпусе, у вывода или на креплении.
- Запишите геометрию: развёрнутую длину либо длину и форму после гибки, диаметр трубки, положение концов и межосевые расстояния параллельных участков, если они есть.
- Сверьте крепление с посадочным местом обогревателя LIEBHERR-130. Отметьте тип крепежа - штуцер с гайкой или фланец - и измерьте резьбу либо расстояния между точками крепления.
- Зафиксируйте вид выводов и их положение относительно крепления. Для сравнения укажите, где находятся электрические контакты и на каком расстоянии от посадочного места начинается нагреваемая часть ТЭН.
- Подбирайте замену по совокупности параметров: 2000 W, 400 V, геометрия, форма, крепление и расположение выводов. Совпадение электрических характеристик без проверки размеров не подтверждает посадку в узел.
- После установки восстановите соединения по схеме оборудования и проверьте работу обогревателя. Убедитесь, что ТЭН закреплён, а движение воздуха в кабине не перекрыто.
Как изменить исполнение ТЭН 2000 W, 400 V
Базовая позиция для башенного крана LIEBHERR-130 задана как 2000 W, 400 V. По заказу можно согласовать другие электрические параметры и конструкцию, сопоставляя изменения с посадочным местом и режимом обогрева кабины.
- Мощность и напряжение: исходное исполнение - 2000 W, 400 V. Если для узла LIEBHERR-130 требуется другой режим, доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Расчётные варианты: 2 кВт на 220 В дают ток 9,1 А и сопротивление спирали 24,2 Ом; 3 кВт на 400 В дают ток 7,5 А, а нагрузка на оболочку при той же длине меняется в 1,5 раза; 1 кВт на 400 В дают ток 2,5 А, нагрузка при той же длине меняется в 0,5 раза. Эти варианты требуют отдельного расчёта под условия работы ТЭН в кабине.
- Крепление: тип посадки для базовой позиции в названии не указан. Для замены на LIEBHERR-130 можно заказать штуцер с гайкой или фланец; резьбу штуцера выбирают по ответной части узла. Доступны метрические М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Выводы: конструкция выводов в названии не обозначена. Для ТЭН на 2000 W, 400 V можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. В заказе укажите положение контактов и расстояние от крепления до начала нагреваемого участка, чтобы сопоставить выводы с обогревателем крана.
- Форма и оболочка: для базового ТЭН LIEBHERR-130 эти параметры в названии не указаны. По заказу доступны прямое, U-, W-, M- и Г-образное исполнения, а также форма скрепки, кольца, спирали или оребрённого элемента. Материал оболочки можно выбрать из чёрной стали, нержавеющей стали, меди, AISI 304, AISI 316, 12Х18Н10Т, жаропрочной стали или титана; возможны покрытия цинком или фторопластом.
- Дополнительное исполнение: для позиции 2000 W, 400 V по заказу можно предусмотреть встроенный термовыключатель или термостат. Развёрнутую длину, диаметр трубки, радиус гиба и межосевое расстояние согласуют с размерами узла обогрева LIEBHERR-130.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в хлебопекарных ярусных печах ХПЭ: в камерах нагревается воздух для выпечки хлеба и хлебобулочных изделий. В жарочных шкафах ШЖЭ нагреватель работает в воздушной камере при жарке мясных, рыбных и овощных полуфабрикатов, выпечке и запекании. В термоупаковочных туннелях горячий воздух обдувает упаковку и усаживает плёнку.
Такой тип нагревателя также используют в ротационных пекарских шкафах, где продукция выпекается при принудительной конвекции и вращении тележки, и в вертикальных грилях для шаурмы, где открытый ТЭН передаёт продукту инфракрасное тепло. Подобные ТЭН применяют и в обогревателях стрелочных переводов для контактного нагрева металлических частей и окружающего воздуха. Это примеры других процессов и сред; для крана LIEBHERR-130 в карточке указаны параметры 2000 W и 400 V.
Что прислать для подбора замены
Для подбора ТЭН 2000 W, 400 V к башенному крану LIEBHERR-130 пришлите модель оборудования и фотографии старого элемента, включая маркировку у вывода или на креплении. Укажите мощность и напряжение, развёрнутую длину либо размеры после гибки, диаметр трубки, форму, тип крепления, резьбу или межосевое расстояние. Коротко опишите среду и наличие обдува в узле кабины. Если маркировки нет, приложите фотографии с размерами: по ним можно сопоставить геометрию, а электрические параметры нужно подтвердить отдельно. По этим данным можно обсудить тэн на заказ и изготовление трубчатого электронагревателя для указанного узла; тэн по размерам подбирают с учётом его посадки в обогреватель LIEBHERR-130.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 2 кВт на 220 В вместо 400 В | ток 9,1 А, сопротивление спирали 24,2 Ом; спираль пересчитываем, размеры остаются |
| Мощность 3 кВт на 400 В | ток 7,5 А; при той же длине нагрузка на оболочку изменится в 1,5 раза, длину проверяем под среду |
| Мощность 1 кВт на 400 В | ток 2,5 А; при той же длине нагрузка на оболочку изменится в 0,5 раза, длину проверяем под среду |
Вопросы
Можно ли сделать ТЭН 2000 W, 400 V с другой резьбой или креплением?
Да. Для позиции LIEBHERR-130 можно согласовать штуцер с гайкой и нужной резьбой либо фланец. Посадку сверяют с ответной частью обогревателя.
Можно ли изменить выводы или длину контактного стержня?
Да. Для ТЭН 2000 W, 400 V можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Укажите расположение выводов и расстояние от крепления до начала нагреваемой части для узла LIEBHERR-130.
Можно ли изменить мощность или напряжение, сохранив размеры?
Исходные параметры ТЭН для LIEBHERR-130 - 2000 W и 400 V. Расчётные варианты 2 кВт на 220 В, 3 кВт на 400 В и 1 кВт на 400 В имеют токи 9,1 А, 7,5 А и 2,5 А соответственно; при изменении мощности меняется и нагрузка на оболочку.
Можно ли заказать ТЭН 2000 W, 400 V без маркировки старого?
Пришлите размеры и фотографии снятого элемента, а мощность 2000 W и напряжение 400 V подтвердите по документации оборудования LIEBHERR-130. По габаритам электрические параметры определить нельзя.
Можно ли использовать ТЭН 2000 W, 400 V в другой среде?
Перед применением в другой среде нужно пересчитать нагрузку на оболочку и проверить длину нагреваемой части. Исполнение для воздуха в кабине LIEBHERR-130 нельзя считать подходящим для жидкости только по параметрам 2000 W и 400 V.
Подойдёт ли ТЭН 2000 W, 400 V к другой модели оборудования?
В названии указаны башенный кран LIEBHERR-130, мощность 2000 W и напряжение 400 V. Для другой модели проверьте маркировку, геометрию, крепление и расположение выводов старого ТЭН.
Расчёт по мощности и напряжению
| Расчётный ток | 5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 80 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
