Характеристики
| Обозначение | 1500А20/20*380В |
|---|---|
| Напряжение в обозначении | 380 В |
| Обозначение параметров | 1500А20/20 |
| Напряжение | 380 В |
Перед заменой проверьте снятый нагреватель
Мультиметром проверяют сопротивление спирали и изоляцию относительно оболочки. Сопоставьте результаты с данными аппарата и маркировкой элемента; без паспортных значений нельзя назначить числовой предел для проверки.
- Запишите маркировку со старого ТЭН.
- Если маркировки нет, зафиксируйте размеры и форму элемента, а также параметры аппарата.
Что сообщает обозначение ТЭН по ГОСТ

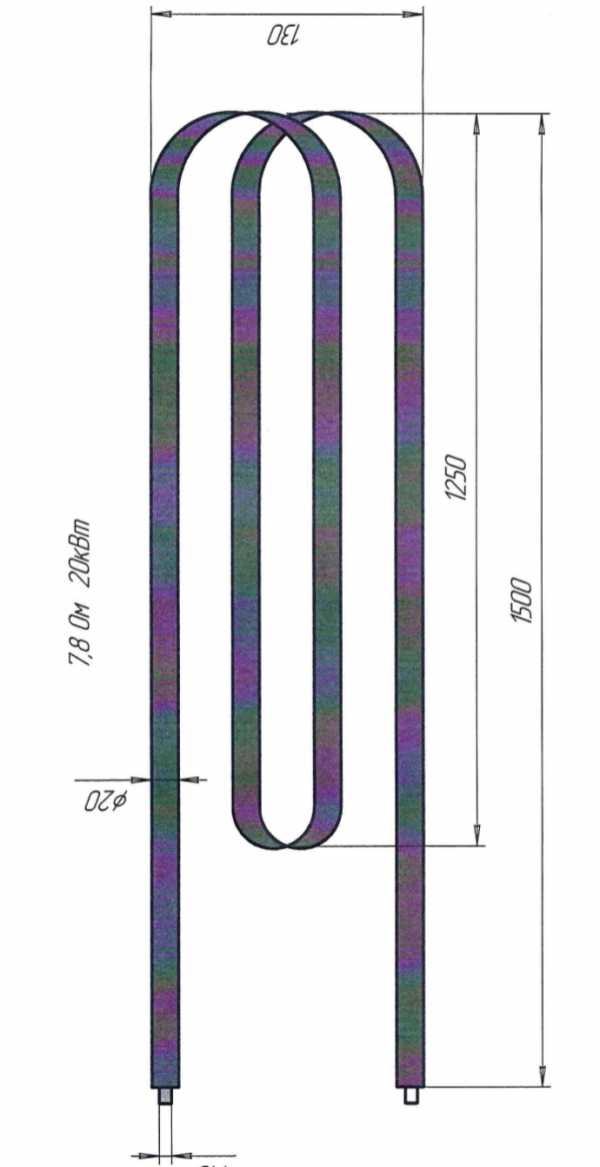

В названии указано обозначение 1500А20/20*380В. По нему можно прочитать напряжение 380 В, но остальные части обозначения без расшифровки или паспорта не следует трактовать как конкретные размеры или характеристики.
В ГОСТ 13268-88 приведён ряд номинальных напряжений ТЭН: 12, 24, 36, 42, 48, 60, 127, 220 и 380 В. Это общий ряд стандарта, а не подтверждение дополнительных характеристик данного изделия.
- Для подбора сверяйте обозначение целиком, а не отдельный фрагмент.
- Если маркировка не читается, передайте размеры и данные оборудования.
Как снизить риск повторного выхода из строя
По одному факту перегорания нельзя определить причину. Проверьте соответствие напряжения и мощности параметрам аппарата, а также среду работы и условия установки.
При замене в баке очистите от грязи, накипи и ржавчины место крепления и сам бак. Отложения мешают правильной посадке, могут вызвать перекос или протечку.
- Не подбирайте нагреватель только по внешнему сходству.
- Уточните, работает элемент в воде, неподвижном воздухе, воздухе с обдувом или масле.
Снимите размеры до заказа замены
Если подбираете ТЭН по размерам, измерьте развёрнутую длину или длину и форму после гибки. Зафиксируйте форму изгиба, диаметр трубки и длину холодной зоны или контактного стержня.
Для крепления укажите тип посадочного места, резьбу штуцера или параметры фланца. При заказе по старый образец приложите фото снятого элемента.
- Снимите размеры и сфотографируйте расположение выводов.
- Укажите мощность, напряжение и рабочую среду.
Как соединить несколько ТЭН в трёхфазной сети
Для ТЭН на 380 В применяют схему «треугольник». Элементы на 220 В в сети 380/220 В подключают «звездой»: между фазой и нулём звезды будет 220 В.
Чтобы нагрузка распределялась по фазам равномерно, выбирают количество элементов, кратное трём. При соединении звездой мощность каждой ветви должна быть одинаковой.
- Сверьте напряжение каждого элемента с выбранной схемой.
- Перед монтажом проверьте схему подключения по документации оборудования.
Какие данные подготовить для расчёта
ТЭН по маркировке подбирают по обозначению старого элемента и данным аппарата. Если маркировки нет, для ТЭН на заказ нужны размеры, форма и условия работы.
Трубчатый электронагреватель можно изготовить по чертежу, эскизу или образцу. Для расчёта также укажите тип крепления и приложите фото старого элемента.
- Маркировка, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма после гибки и длина холодной зоны.
- Среда работы, тип крепления и модель оборудования либо фото.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному напряжению это определить нельзя. Сверьте обозначение, размеры, крепление и условия работы с параметрами оборудования.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора или изготовления нужны размеры, форма после гибки, диаметр трубки, параметры питания, рабочая среда и тип крепления. Приложите фото старого элемента.
Можно ли установить этот ТЭН для воды, воздуха или масла?
В названии указано напряжение, но рабочая среда не указана. Перед подбором сообщите, где будет работать нагреватель: в воде, воздухе или масле.
Как проверить старый ТЭН?
Мультиметром проверяют сопротивление спирали и изоляцию относительно оболочки. Результаты сопоставляют с параметрами аппарата или паспортными данными.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, мощность и напряжение. Также укажите среду работы и тип крепления.
Как подключить несколько таких ТЭН к трёхфазной сети?
Для элементов на 380 В применяют схему «треугольник». Количество ТЭН выбирают кратным трём для равномерной нагрузки по фазам.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
