Характеристики
| Назначение | Для электрокаменки |
|---|---|

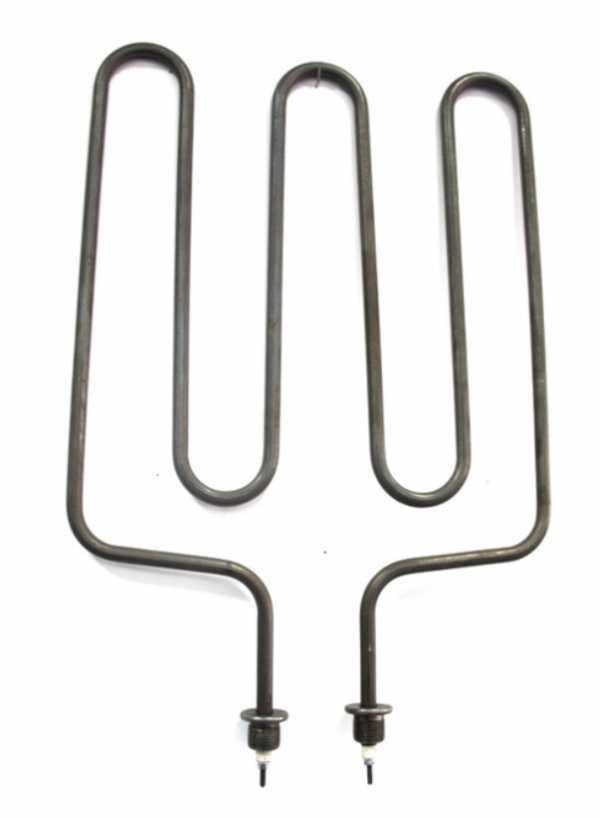

| Обозначение | 236(240)-А-10/2 T 220 |
| Штуцер | G 1/2 |
| Мощность | 2 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 9,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывает обозначение ТЭН
ГОСТ 13268-88 задаёт буквенные обозначения длины контактного стержня в заделке, то есть холодной зоны: от A до H. Например, в таблице стандарта A соответствует 40 мм, B - 65 мм, C - 100 мм, D - 125 мм, E - 160 мм, F - 250 мм, G - 400 мм, H - 630 мм.
Это правило относится к обозначению холодной зоны и само по себе не расшифровывает всю строку каталога. Не следует определять параметры ТЭН только по отдельной букве в его обозначении.
- В каталоге указано обозначение 236(240)-А-10/2 T 220.
- Для подбора сверяйте обозначение с параметрами оборудования и данными старого нагревателя.
ТЭН для узла электрокаменки
Назначение этого изделия указано в каталоге: электрокаменка. При замене проверьте, что ТЭН подходит к посадочному месту и схеме подключения конкретного оборудования.
Если требуется замена нагревательного элемента в другом узле, одного совпадения обозначения недостаточно: сопоставьте крепление, габариты, мощность и напряжение с документацией оборудования.
- Уточните модель электрокаменки или приложите фото старого ТЭН.
- Не переносите параметры изделия на другое оборудование без проверки посадки и подключения.
Проверка старого ТЭН перед заменой
На отключённом нагревателе измерьте мультиметром сопротивление между выводами и сравните результат с расчётным значением. Визуально осмотрите оболочку, выводы и крепление.
Состояние изоляции проверяют отдельно. Допустимое значение берите из документации оборудования или применяемой процедуры проверки: по одному измерению сопротивления между выводами состояние изоляции не определяют.
- Зафиксируйте маркировку, мощность и напряжение со старого ТЭН или шильдика оборудования.
- Снимите развёрнутую длину, форму после гибки, диаметр трубки и размеры крепления.
Как читать расчётные ток и сопротивление
Расчётный ток составляет 9,1 А, сопротивление в рабочем режиме - 24,2 Ом. Ток учитывают при выборе автомата и сечения провода, а сопротивление используют для проверки нагревательной цепи.
Расчёт мощности ТЭН и удельной мощности по этим двум значениям не выполняют. Для оценки удельной мощности нужны данные о размерах нагреваемой части и рабочей среде.
- При подключении нескольких ТЭН по схеме «звезда» мощности трёх ветвей должны быть одинаковыми.
- Перед подключением сверяйте схему соединения с документацией оборудования.
Крепление и форма должны совпасть с узлом
В названии этого ТЭН указано крепление штуцером G 1/2. При замене проверьте резьбовое посадочное место и габариты нагревателя.
По заказу делаем трубчатые ТЭН прямой формы, с изгибом или по эскизу, а также с креплением штуцером с гайкой либо на фланце. Для фланцевого исполнения отдельно сверяют диаметр фланца, для изогнутого ТЭН - развёрнутую длину и габариты после гибки.
- Передайте размеры посадочного места и крепления.
- Укажите форму старого нагревателя или приложите эскиз.
Какие данные нужны для подбора
ТЭН на заказ можно подобрать по старому образцу, маркировке, чертежу или эскизу. Для изготовления ТЭН по размерам нужны данные о нагревателе, посадочном месте и среде.
Укажите, где будет работать трубчатый электронагреватель: в воде, неподвижном воздухе, воздухе с обдувом или масле. Это помогает оценить применимость исполнения.
- Маркировка, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма и габариты после гибки.
- Тип крепления, резьба или фланец, межосевое расстояние.
- Среда, модель оборудования и фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сверьте обозначение, мощность, напряжение, крепление и размеры с документацией или старым нагревателем. Совместимость с брендом сама по себе не подтверждает совпадение посадочного места.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры, форма после гибки, тип крепления, мощность и напряжение. Приложите фото старого ТЭН и посадочного места.
Можно ли поставить этот ТЭН в воду, воздух или масло?
По карточке нельзя подтвердить пригодность для другой среды. Укажите среду при подборе: исполнение ТЭН должно соответствовать условиям работы.
Как проверить старый ТЭН мультиметром?
На отключённом нагревателе измерьте сопротивление между выводами и сравните его с расчётным значением. Изоляцию проверяют отдельно по требованиям документации оборудования.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, мощность и напряжение, размеры и форму, тип крепления и сведения о рабочей среде.
Как подключить несколько ТЭН к трёхфазной сети?
Схему выбирают по параметрам нагревателей и документации оборудования. При соединении звездой мощности трёх ветвей должны быть одинаковыми.
