Характеристики
| Тип | ТЭН |
|---|---|
| Форма | W-образный |
| Мощность | 0,18 кВт |
| Напряжение | 24 В |
Расчёт по мощности и напряжению
| Расчётный ток | 7,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 3,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как расчётные ток и сопротивление помогают при выборе
В расчёте указаны ток 7,5 А и сопротивление в рабочем режиме 3,2 Ом. Расчётный ток используют как исходный параметр для выбора автомата и сечения провода.
Удельная мощность и рабочая среда в расчёте не указаны. Без этих данных нельзя оценить соответствие нагревателя конкретным условиям работы.
- Расчётный ток: 7,5 А.
- Расчётное сопротивление в рабочем режиме: 3,2 Ом.
В каких узлах встречается низковольтный нагрев
Низковольтные ТЭНы применяют в автономных системах спецтехники и передвижных установок. В топливных сепараторах нагреватель используют для предпускового подогрева топлива в холодных условиях.
Это возможные области применения низковольтных нагревателей, а не подтверждение совместимости данного ТЭН с конкретным оборудованием. Для подбора нужны размеры посадочного места и параметры старого элемента.
- Проверьте форму изгиба и габариты после установки.
- Сверьте напряжение и мощность с требованиями оборудования.
Проверка старого элемента перед заменой
Перед снятием запишите маркировку, измерьте сопротивление спирали мультиметром и сравните результат с данными нагревателя или аппарата. Значение, близкое к нулю, либо показание «бесконечность» указывает на неисправность спирали.
Изоляцию проверяют отдельно: вместо измерения её сопротивления в холодном состоянии допускается контролировать ток утечки. Перед установкой нового ТЭН очистите посадочное место от грязи, накипи и ржавчины.
- Снимите размеры старого нагревателя и зафиксируйте форму изгиба.
- Проверьте крепление и состояние посадочного места.
Схема подключения зависит от напряжения элементов
При групповом подключении к сети 380/220 В ТЭНы на 220 В соединяют звездой, а на 380 В - треугольником. Для равномерной нагрузки по фазам количество элементов выбирают кратным трём.
У этого изделия в названии указано 24 В. Схемы для элементов на 220 или 380 В нельзя автоматически переносить на него: подключение выбирают по параметрам конкретной цепи.
- Для группы ТЭНов проверьте напряжение каждого элемента и схему сети.
- Не определяйте соединение только по форме нагревателя.
Что сообщает обозначение ТЭН по ГОСТ 13268-88

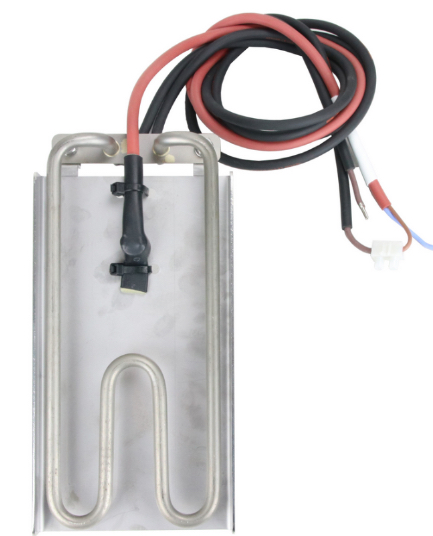

В названии этого изделия указаны форма, напряжение и мощность: W-образный, 24 В, 180 Вт. Номинальное напряжение 24 В входит в ряд, предусмотренный ГОСТ 13268-88.
Для замены одной записи недостаточно: сверьте размеры, форму после гибки и параметры из паспорта оборудования. Так можно отличить совпадение по обозначению от совпадения по посадке и подключению.
- W-образный - форма нагревателя.
- 24 В - напряжение, 180 Вт - мощность.
Какие данные нужны для подбора или изготовления
Для подбора ТЭН по размерам пришлите маркировку со старого нагревателя, развёрнутую длину или размеры после гибки и диаметр трубки. Также укажите мощность, напряжение, рабочую среду и тип крепления.
Если маркировки нет, приложите фото или укажите модель оборудования. По заказу делаем трубчатый электронагреватель по чертежу, эскизу, образцу или маркировке; контактный стержень и холодную зону также следует учесть в размерах.
- Укажите среду: вода, неподвижный воздух, воздух с обдувом или масло.
- Приложите фото посадочного места и крепления.
- Для изготовления ТЭН на заказ перечислите все известные параметры.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны форма, напряжение и мощность, но этого недостаточно для подтверждения совместимости. Сверьте размеры, тип крепления и требования оборудования.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора нужны размеры, форма изгиба, диаметр трубки, напряжение и мощность. Приложите фото старого элемента и посадочного места.
Можно ли поставить этот ТЭН в воду, воздух или масло?
В каталожном названии рабочая среда не указана. Перед установкой нужно подтвердить соответствие ТЭН условиям эксплуатации.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и сравните результат с паспортными данными или маркировкой. Показание, близкое к нулю, либо «бесконечность» говорит о неисправности.
Что прислать для расчёта?
Маркировку, размеры и форму, мощность, напряжение, рабочую среду и тип крепления. Если данных нет, приложите фото ТЭН и укажите модель оборудования.
Как расшифровать обозначение ТЭН?
В названии этого изделия W-образный обозначает форму, 24 В - напряжение, 180 Вт - мощность. Для замены дополнительно сверяют размеры и крепление.
