Характеристики
| Обозначение | ТЭН-140 |
|---|---|
| Обозначение | В13/2,2Oх220 |
| Обозначение | ф.7 |
| Обозначение | R40 |
| Крепление | со штуцером |

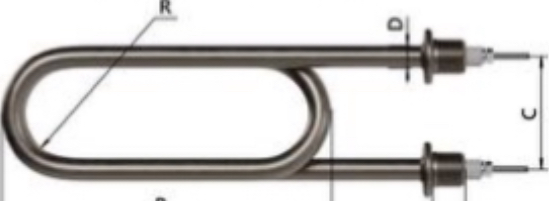

Форма нагревателя и посадка штуцера
В названии указаны штуцер и обозначение R40. Чтобы проверить соответствие старому элементу, сравните форму изгиба, посадочное место и фактические размеры.
Развёрнутая длина относится к трубке до гибки, длина после гибки описывает габарит готового элемента. Для изготовления тэн на заказ по чертежу, эскизу или образцу нужны оба замера, если они доступны.
- Снимите размеры и форму старого ТЭН до демонтажа, если это возможно.
- По заказу форму и крепление можно задать по эскизу: прямую, U, M, W, спираль, скрепку, штуцер с гайкой или фланец.
Подключение одного или группы ТЭН
Схему подключения выбирают по напряжению каждого элемента и сети. Для ТЭН на 220 В при групповом подключении к сети 380/220 В используют «звезду»: между фазой и нулём звезды будет 220 В.
ТЭН на 380 В подключают «треугольником». При соединении «звездой» мощность трёх ветвей должна быть одинаковой, чтобы сохранить равномерную нагрузку по фазам.
- Для групповой установки количество элементов выбирают кратным трём.
- Перед подключением сверьте напряжение с паспортом оборудования и маркировкой нагревателя.
Подбор под узел оборудования
Трубчатые нагреватели применяют в промышленном и опытном оборудовании, в том числе в нестандартных ёмкостях и установках без сохранившегося паспорта. Подбор ведут по посадке, форме, среде и электрическим параметрам, а не только по названию аппарата.
Для топливных фильтров-сепараторов используют отдельные низковольтные решения для подогрева топлива. В этой группе встречается ТЭН 24В, но это не подтверждает совместимость данного нагревателя с конкретным сепаратором.
- Для водонагревательного бака проверьте крепление и посадочные размеры.
- Для работы в воде, воздухе или масле требуется подобрать исполнение под конкретную среду.
Что можно понять по обозначению
В каталоге указано обозначение ТЭН-140 В13/2,2Oх220 ф.7 R40. Без расшифровки маркировки производителя не следует трактовать отдельные части записи как конкретные размеры или электрические параметры.
Для точного чтения обозначения нужны маркировка с самого нагревателя и паспорт оборудования.
- Маркировка может находиться у вывода или на штуцере.
- Если данных недостаточно, передайте обозначение и размеры для подбора исполнения.
Проверка старого ТЭН перед заменой
Осмотрите оболочку: трещины, нагар, коррозия, деформация трубки и повреждения изоляции могут указывать на неисправность. Мультиметром измерьте сопротивление спирали и запишите показание; для оценки нужны паспортные данные нагревателя.
Сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм. Для такой проверки используют мегаомметр, а не мультиметр.
- При заводской приёмо-сдаточной проверке сопротивление изоляции должно быть не менее 50 МОм.
- В горячем состоянии проверку проводят мегаомметром с напряжением не менее 500 В, не позднее 5 с после отключения от сети.
Какие данные ускорят расчёт
Для подбора или изготовления нужны размеры, электрические параметры, среда нагрева и данные о креплении. Если маркировка не читается, приложите фото старого нагревателя и укажите модель оборудования.
- Маркировка со старого ТЭН, развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность и напряжение; среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, резьба штуцера, гайка или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию подтвердить совместимость нельзя. Сверьте крепление, форму после гибки, размеры, напряжение, мощность и рабочую среду.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для подбора передайте размеры, форму, мощность и напряжение. Если маркировки нет, приложите фото старого ТЭН и оборудования.
Можно ли поставить этот ТЭН для воды, воздуха или масла?
Среда должна быть указана при подборе. По названию товара нельзя подтвердить пригодность конкретного исполнения для воды, воздуха или масла.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и осмотрите оболочку на повреждения, коррозию, нагар и деформацию. Изоляцию проверяют мегаомметром.
Что прислать для расчёта?
Маркировку, размеры и форму после гибки, мощность, напряжение, рабочую среду, параметры крепления и фото или модель оборудования.
Чем отличается развёрнутая длина от длины после гибки?
Развёрнутая длина - длина трубки до формирования изгиба. Длина после гибки показывает габарит готового элемента; для повторения формы полезно передать оба размера.
