Характеристики
| Тип изделия | ТЭН |
|---|---|
| Оборудование | электромангал |
| Марка | Apach |
| Модель | AQE477 |

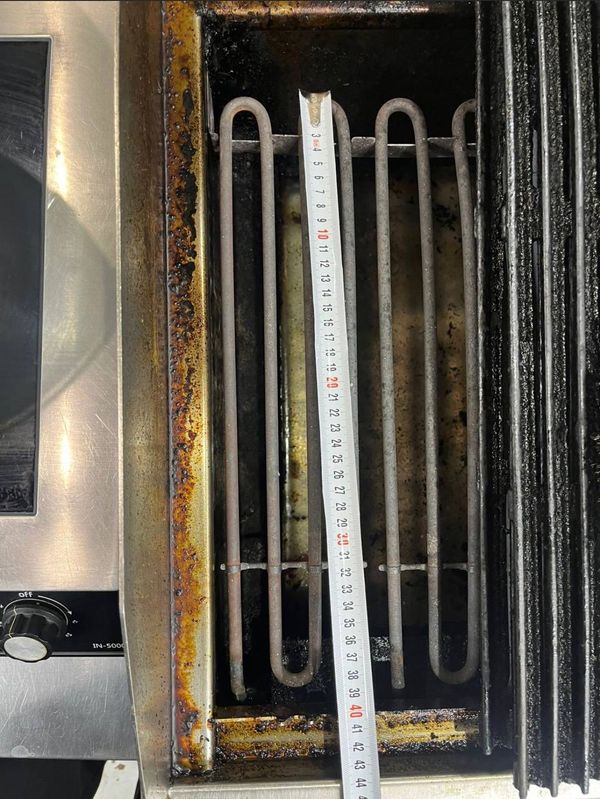

Эскиз ТЭН: размеры до и после гибки
Для изготовления по эскизу укажите развёрнутую длину трубки и форму изгиба. Отдельно задайте габариты после гибки: расстояние между концами, высоту и межосевое расстояние параллельных участков.
Также нужны диаметр и материал оболочки, мощность, напряжение, длина холодной зоны или контактного стержня и тип крепления. По заказу ТЭН делают по чертежу заказчика.
- Развёрнутая длина нужна для расчёта мощности.
- Размеры после гибки нужны для установки нагревателя в узел.
Что показывает обозначение по ГОСТ 13268-88
Маркировку ищут у вывода или на штуцере. По ней и паспорту аппарата уточняют мощность и напряжение; обозначение со старого ТЭН следует передать полностью.
В названии этой карточки маркировки по ГОСТ нет, поэтому расшифровать обозначение конкретного нагревателя по нему нельзя. Для замены ТЭН по образцу дополнительно снимают размеры старой детали.
- Сверьте маркировку с паспортом оборудования.
- Не подбирайте нагреватель только по внешнему сходству.
Как собрать несколько ТЭН в трёхфазной сети
По приведённым правилам ТЭН на 220 В подключают к трёхфазной сети по схеме «звезда», а ТЭН на 380 В - по схеме «треугольник». При соединении «звездой» мощность трёх ветвей должна быть одинаковой, чтобы не создавать перекос нагрузки по фазам.
Схему и параметры нагревателей проверяют до подключения. Корпус оборудования должен быть заземлён; эксплуатация без заземления запрещена.
- Для электроустановок до 1000 В монтажник или обслуживающий специалист должен иметь группу по электробезопасности не ниже третьей.
- Подключение выполняют с учётом напряжения каждого ТЭН и схемы сети.
Что проверить, чтобы ТЭН не перегорел раньше срока
Сверьте мощность и напряжение с данными аппарата, а форму и крепление - с посадочным местом. Укажите рабочую среду: вода, неподвижный воздух, воздух с обдувом или масло.
Перед включением проверьте заземление корпуса и соответствие схемы подключения заданному напряжению. Если условия работы или параметры старого нагревателя неизвестны, сначала уточните их по паспорту оборудования и маркировке.
- Не устанавливайте ТЭН без проверки посадки и крепления.
- Не эксплуатируйте оборудование без заземления корпуса.
Как снять размеры старого нагревателя
Замеряйте развёрнутую длину трубки отдельно от габаритов после гибки. Для посадки зафиксируйте расстояние между концами, высоту и межосевое расстояние параллельных участков.
Укажите диаметр трубки, длину холодной зоны или контактного стержня и форму изгиба. Если точный размер снять сложно, приложите фото ТЭН рядом с линейкой.
- Для крепления запишите тип соединения и размеры посадочного места.
- Перенесите маркировку со старого ТЭН без сокращений.
Какие данные ускорят подбор и расчёт
Для ТЭН на заказ передайте параметры старого нагревателя или эскиз с размерами. Если образца нет, укажите все данные, необходимые для изготовления.
- Маркировка старого ТЭН или фото нагревателя.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления и размеры посадочного места.
- Модель оборудования, если она известна.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Название карточки указывает электромангал Apach AQE477. Для проверки замены на другом оборудовании сопоставьте маркировку, размеры, мощность, напряжение и крепление.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора потребуются размеры, форма, мощность, напряжение, длина холодной зоны и тип крепления. Приложите фото образца и модели оборудования.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
По названию товара рабочая среда не указана. При подборе сообщите, где будет работать нагреватель: материал оболочки выбирают с учётом среды.
Как проверить старый ТЭН перед заменой?
Считайте маркировку, сверьте её с паспортом аппарата и снимите основные размеры. Мощность и напряжение не определяйте только по внешнему виду.
Что прислать для расчёта ТЭН по размерам?
Нужны маркировка или фото старого нагревателя, размеры, мощность, напряжение, рабочая среда и тип крепления. Для изготовления по эскизу добавьте форму и габариты после гибки.
Как подключить несколько ТЭН к трёхфазной сети?
По приведённым правилам ТЭН на 220 В подключают по схеме «звезда», на 380 В - по схеме «треугольник». При соединении «звездой» мощность трёх ветвей должна быть одинаковой.
