Панельный (колпачковый) ТЭН с креплением через прижимные планки, 2,5 кВт, 220 В

Характеристики

Где стоит такой нагреватель

Что проверить у панельного ТЭН перед заменой

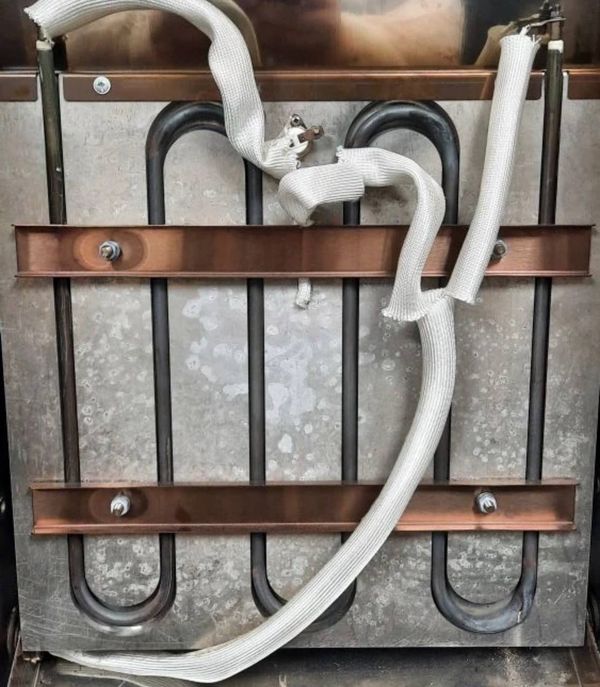

Панельный (колпачковый) ТЭН мощностью 2,5 кВт и напряжением 220 В фиксируется прижимными планками. При осмотре старой детали обратите внимание, как она расположена в узле, где находятся выводы и в каком положении планки прижимают нагреватель. Проверьте, не деформированы ли сами планки и не сместилась ли деталь. Если на старом ТЭН сохранилась маркировка, запишите её до снятия: эти сведения помогут сопоставить исполнение с параметрами оборудования.

Для указанного в карточке исполнения расчёт даёт ток 11,4 А и сопротивление спирали в рабочем режиме 19,4 Ом. Используйте эти значения как ориентир для ТЭН на 2,5 кВт, 220 В, а не как данные любой похожей детали. Сопоставьте их с маркировкой нагревателя или документацией оборудования. Если характеристики отличаются, не устанавливайте деталь только потому, что прижимные планки и внешняя форма похожи.

Такие ТЭН ставят в конфорки электроплит и варочных панелей, в том числе в плитах и панелях Zanussi, Electrolux, Gorenje, Candy и BOSCH: закрытый ТЭН может быть запрессован или залит в чугунный диск, в других конструкциях применяют гофрированную ленту по спирали зоны нагрева или открытую спираль на керамическом основании. Отдельно проверяйте способ установки и крепление прижимными планками. К отказу конфорки могут привести удар по чугунному диску, перегрев при кипении без воды или попадание жидкости на контакты и разъём.

Порядок проверки перед установкой

Для замены панельного ТЭН на 2,5 кВт, 220 В сопоставьте электрические данные, конструкцию конфорки и крепление через прижимные планки. Проверку выполняйте по шагам: не подменяйте сравнение параметров оценкой только по внешнему виду.

1. Отключите оборудование от электросети. До снятия панельного ТЭН сфотографируйте узел и запишите маркировку старой детали, если она читается.
2. Сравните электрические параметры. У этого исполнения указаны 2,5 кВт и 220 В; расчётные ток и сопротивление в рабочем режиме составляют 11,4 А и 19,4 Ом соответственно.
3. Осмотрите место установки и прижимные планки. Сравните положение нагревателя и выводов, проверьте, не мешают ли планки посадке и можно ли закрепить ТЭН без перекоса.
4. Уточните конструкцию конфорки: нагреватель может быть залит в чугунный диск, выполнен в виде гофрированной ленты или открытой спирали. Панельный колпачковый ТЭН с прижимными планками нельзя подбирать только по совпадению мощности с другим типом узла.
5. Осмотрите контакты и разъём на повреждения и следы жидкости. Если прежний ТЭН отказал после перегрева или попадания жидкости, учитывайте состояние узла при замене, а не ограничивайтесь установкой новой детали.
6. После монтажа проверьте работу оборудования в штатном режиме и убедитесь, что панельный ТЭН на 2,5 кВт, 220 В не сместился и удерживается прижимными планками.

Какие изменения доступны для исполнения 2,5 кВт, 220 В

Исходная конфигурация этой карточки: панельный колпачковый ТЭН мощностью 2,5 кВт, напряжением 220 В и креплением через прижимные планки. Если конструкция оборудования требует другого решения, согласуем его для конкретного узла, отдельно проверив посадку, электрические параметры и условия работы.

• В карточке для ТЭН 2,5 кВт, 220 В указаны прижимные планки → по заказу можем выполнить крепление штуцером с гайкой или фланцем. Для штуцера согласуют резьбу и место установки, для фланцевого исполнения указывают диаметр фланца. Так уточняют посадочный размер, а не заменяют им проверку электрических параметров.
• Материал оболочки панельного ТЭН на 2,5 кВт, 220 В в названии не задан → для заказа доступны чёрная сталь, нержавеющая сталь, медь, жаропрочная сталь или титан; также можно выбрать покрытие цинком либо фторопластом. Выбор привязывают к среде и конструкции узла, поскольку материал не следует определять только по мощности.
• Для исходного ТЭН указаны 2,5 кВт и 220 В → при другой мощности или напряжении спираль пересчитывают и оценивают нагрузку на оболочку. Для варианта 1,2 кВт на 220 В расчётный ток составляет 5,5 А; нагрузка на оболочку относительно исходной при той же длине будет 0,48, поэтому длину подбирают с учётом среды.
• Для панельного исполнения 2,5 кВт, 220 В → при переходе на 2,5 кВт и 380 В ток составит 6,6 А, сопротивление спирали 57,8 Ом; спираль пересчитывают, размеры остаются. Вариант 3,8 кВт на 220 В имеет ток 17,3 А; при той же длине нагрузка на оболочку будет в 1,52 раза выше, и длину также проверяют под среду.
• Форма и длина этого панельного ТЭН в названии не приведены → по заказу можем сделать прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль либо форму по эскизу. Для расчёта изгиба задают развёрнутую длину, радиус и межосевое расстояние.
• Для нагревателя на 2,5 кВт, 220 В можно задать другой тип выводов: контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Также по заказу устанавливаем встроенный термовыключатель или термостат. Такие изменения обсуждают вместе с конструкцией выводов и местом крепления панельного ТЭН.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в ваннах длительной пастеризации: нагревают воду в рубашке, а молоко внутри рабочей ёмкости получает тепло через стенку. В электрических самогонных аппаратах нагреватель используют для разогрева браги в перегонном кубе. При подборе для этих установок параметры панельного ТЭН из карточки, 2,5 кВт и 220 В, сами по себе не подтверждают совпадение среды, крепления и геометрии.

В полиграфии подобные ТЭН применяют в ламинаторах горячего ламинирования: тепло размягчает плёнку, которая приклеивается к бумаге или картону между валами. В деревообработке нагреватель используют в клеевой ванне кромкооблицовочного станка, чтобы поддерживать расплав клея. Также трубчатые электронагреватели применяют в котлах отопления пассажирских вагонов с водяным теплоносителем и в моечных машинах деталей для нагрева водно-щелочного раствора. Это примеры применения похожих трубчатых нагревателей, а не подтверждение установки панельного колпачкового ТЭН с прижимными планками в перечисленное оборудование. Для такого узла отдельно проверяют назначение и условия работы детали на 2,5 кВт, 220 В.

Что прислать для подбора панельного исполнения

Для проверки замены панельного ТЭН мощностью 2,5 кВт и напряжением 220 В покажите сам нагреватель и место его установки. Это позволит сопоставить прижимные планки, положение выводов и форму детали с посадочным местом. Если маркировка на старом ТЭН отличается от параметров карточки, сообщите фактические значения, а не ориентируйтесь на заявленные здесь 2,5 кВт и 220 В.

Если маркировки не осталось, приложите фотографии и доступные замеры. Для исполнения с прижимными планками особенно важно показать, как они удерживают нагреватель и где расположен электрический контакт. По этим данным можно определить, требуется ли ТЭН на заказ с другим креплением или изменённой геометрией. Запрос на ТЭН по размерам дополните сведениями о среде: подбор зависит не только от формы панельного колпачкового ТЭН, но и от условий его работы.

• Фото старого ТЭН на 2,5 кВт, 220 В или фактическую маркировку, если она отличается.
• Фото узла, где видно крепление через прижимные планки, положение выводов и посадку нагревателя.
• Размеры и форму старой детали, а также краткое описание среды и режима работы оборудования.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
