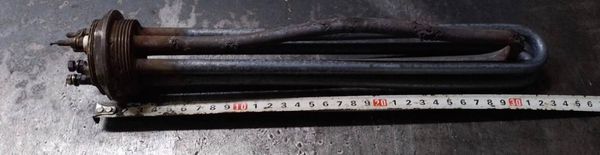

ТЭН 9 кВт, длина 33 см, диаметр 6 см

Характеристики

Что известно и что нужно уточнить

Что нужно уточнить по размерам 33 см и 6 см

Для ТЭН на заказ сначала важно установить, что обозначает длина 33 см: длину трубки до гибки или габарит согнутого изделия. Это не взаимозаменяемые величины. Развёрнутая длина относится к трубке до изгиба, а размер после гибки описывает занимаемое место и положение концов нагревателя относительно посадочного узла.

Диаметр 6 см также приведён в названии без пояснения, к какой части изделия относится это измерение. Поэтому его нельзя автоматически считать диаметром оболочки трубки. Уточнение этих двух параметров особенно важно, если нужен нестандартный ТЭН: иначе можно сохранить числа из каталога, но ошибиться с геометрией, необходимой для установки.

• Длина 33 см: нужно подтвердить, является ли она развёрнутой длиной трубки. Если это габарит уже согнутого ТЭН, для изготовления отдельно потребуется длина трубки до гибки.
• Диаметр 6 см: название не поясняет, что именно измерено. Перед заказом нужно установить, к какой части нагревателя относится это значение, не подменяя его диаметром оболочки без подтверждения.
• Мощность 9 кВт: значение указано в названии, но напряжение отсутствует. Для электрического исполнения его нужно задать отдельно.
• Форма и размещение: для ТЭН на 9 кВт в каталоге не названы вид изгиба, расстояния между участками и тип крепления. Если изделие гнутое, понадобятся габариты после гибки, включая размеры, влияющие на посадку.
• Подключение: длина холодной зоны и тип выводов не указаны. Их нужно согласовать отдельно, чтобы нагревательная часть и выводная часть соответствовали заданной конструкции.

Как изменить исполнение ТЭН с мощностью 9 кВт

У исходного каталожного ТЭН заданы 9 кВт, длина 33 см и диаметр 6 см. Остальные характеристики не следует считать известными по этим трём значениям. При заказе можно описать нужную конфигурацию, сохранив или изменив каталожные параметры; в задании важно явно указать, какие именно размеры относятся к трубке, а какие к готовой форме.

• Для ТЭН мощностью 9 кВт крепёж в названии не приведён. Если для установки нужен штуцер с гайкой, в заказе можно указать подходящую резьбу: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Также возможно исполнение на фланце; конкретный вариант нужно согласовать с посадочным местом.
• Каталожная длина 33 см не задаёт форму трубки. Для этого ТЭН можно заказать прямое исполнение, U-, M- или W-образную форму, Г-образную конструкцию, скрепку, кольцо, спираль, оребрённое исполнение либо форму по эскизу. Если нагреватель гнутый, в задании отдельно указывают развёрнутую длину и габариты после гибки, чтобы длина трубки не подменяла размеры узла установки.
• Материал оболочки у ТЭН 9 кВт в названии не обозначен. Для заказа доступны чёрная сталь, включая сталь 10, нержавеющая сталь AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; также предусмотрены покрытия цинком или фторопластом. Выбранный вариант нужно связать с рабочей средой, которую указывают в задании.
• Для каталожных 9 кВт напряжение не указано. Если это значение сохраняют, напряжение необходимо сообщить отдельно; для заказа доступны исполнения на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если вместе с напряжением меняют мощность, при сохранении размеров пересчитывают удельную нагрузку на оболочку с учётом среды.
• Для исполнения длиной 33 см в названии не описана холодная зона и не указаны выводы. В заказе можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; длину холодной зоны согласуют с конструкцией конкретного ТЭН.
• Встроенный термовыключатель или термостат для каталожного исполнения 9 кВт не заявлен. Если такой элемент требуется в узле, его можно предусмотреть при заказе.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в электрических пищеварочных котлах для нагрева воды или пароводяной смеси в замкнутой рубашке; сам продукт отделён от теплоносителя стенкой. В ванне длительной пастеризации молока нагревается вода в рубашке, а молоко находится в рабочей ёмкости. Во фритюрнице нагреватель работает с растительным маслом. Для каталожного ТЭН мощностью 9 кВт, длиной 33 см и диаметром 6 см эти примеры описывают типы процессов, но не дают готовых параметров для установки в конкретный аппарат.

Подобные нагреватели также применяют в промышленных и канальных увлажнителях воздуха, где воду нагревают до кипения для образования пара. В льдогенераторе кубикового льда нагрев помогает снять лёд с испарительных форм или пластин после цикла намораживания. В клеевой ванне кромкооблицовочного станка нагревают клей-расплав перед нанесением на кромочный материал. Среды и геометрия узлов различаются: мощность 9 кВт и каталожные размеры 33 см и 6 см нужно сопоставить с условиями конкретного применения, а не переносить на оборудование без проверки параметров установки.

Как ГОСТ помогает не спутать длину трубки с габаритом

В обозначении ТЭН по ГОСТ 13268-88 развёрнутая длина указывается отдельно от геометрии изделия после гибки. Пример из стандарта: «ТЭН-25А10/0,25Х127 ГОСТ 13268-88». В нём код 25 означает развёрнутую длину 250 мм, код А - длину контактного стержня в заделке 40 мм, число 10 - диаметр оболочки 10 мм, а 0,25 - потребляемую мощность 0,25 кВт. Код Х обозначает нагреваемую среду - воду или слабый раствор щелочей и кислот; 127 указывает номинальное напряжение 127 В.

Это пример чтения стандартизованного обозначения, а не маркировка товара из каталога. Для рассматриваемого ТЭН известно только то, что в названии указаны 9 кВт, 33 см и 6 см. В нём нет напряжения, кода среды, длины контактного стержня и подтверждения, что 33 см - развёрнутая длина. Значение 6 см также нельзя без уточнения считать диаметром оболочки трубки.

При заказе ТЭН по размерам полезно отдельно записать длину трубки до гибки и габарит после гибки. Для ТЭН на 9 кВт нужно также задать напряжение, описать среду и крепление, а для выбранной формы указать размеры, необходимые для установки. Если маркировка старого нагревателя сохранилась, её можно использовать как дополнительный источник параметров; если маркировки нет, недостающие сведения нужно внести в задание самостоятельно. Так можно описать именно требуемую конструкцию, а не пытаться восстановить её только по каталожным трём значениям.
