ТЭН 6 кВт для водонагревателя, нержавейка

Характеристики

Где стоит такой нагреватель

Как ТЭН 6 кВт установлен в водонагревателе

ТЭН для водонагревателя мощностью 6 кВт передаёт тепло воде через оболочку из нержавеющей стали. Название не уточняет, мокрый это ТЭН или элемент другой конструкции, а также не задаёт его форму и крепление. Поэтому по одной мощности нельзя определить, совпадёт ли нагреватель с посадочным узлом конкретного аппарата.

В накопительном водонагревателе нагреватель расположен внутри бака и может устанавливаться через боковой или нижний фланец либо резьбовую втулку. Рядом с узлом может быть анод для бойлера. На мокром ТЭНе накипь создаёт теплоизолирующий слой: отвод тепла ухудшается, внутренняя спираль перегревается и может прогореть. Истощение или отсутствие анода связано с электрохимической коррозией трубки. Это возможные причины отказа элементов в бойлере, а не описание состояния ТЭНа из этой карточки.

В проточном водонагревателе нагревательный узел находится в цилиндрической камере на пути воды. При малом объёме камеры накипь может образовываться быстрее; при слабом напоре или перекрытом кране ТЭН может перегреться из-за недостаточного теплоотвода. Такие ТЭН встречаются в проточных водонагревателях Stiebel Eltron DHB-E 18, Stiebel Eltron EIL 4 Plus, Electrolux Tptrc S EEC и в накопительных водонагревателях Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro.

Замена ТЭНа: что проверить до установки

У этой модели указаны мощность 6 кВт и нержавеющая оболочка. Перед заменой сопоставьте с водонагревателем остальные параметры нагревателя и его подключения.

1. Отключите водонагреватель от электропитания и подготовьте его к снятию ТЭНа по инструкции к оборудованию. Не снимайте нагреватель при подключённом питании.
2. Снимите старый элемент и проверьте, сохранилась ли маркировка. Сопоставьте её с мощностью 6 кВт и уточните напряжение: оно в названии этой карточки не указано.
3. Сверьте геометрию старого ТЭНа с узлом: форму, длину, диаметр трубки и расположение контактных выводов. Эти сведения нужны, поскольку в названии дана только мощность и материал оболочки.
4. Проверьте тип крепления и его размеры: штуцер с резьбой, гайку или фланец, а также межосевое расстояние, если оно предусмотрено конструкцией. По заказу для ТЭНа 6 кВт доступны разные варианты крепления.
5. Подберите исполнение по совокупности данных оборудования и снятого нагревателя. Нержавеющая оболочка и мощность 6 кВт не определяют сами по себе совпадение формы, крепления, напряжения и выводов.
6. Установите элемент с согласованным креплением и восстановите соединения по конструкции аппарата. Перед включением проверьте собранный узел и заземление корпуса.

Как изменить исполнение ТЭНа 6 кВт

Исходные параметры этой карточки: ТЭН для водонагревателя, мощность 6 кВт и оболочка из нержавеющей стали. По заказу можно изменить отдельные характеристики, чтобы согласовать элемент с конструкцией узла; значения, не указанные в названии, необходимо задать отдельно.

• Материал оболочки: в карточке указан ТЭН из нержавейки без марки стали → для исполнения под воду можно задать медь, AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды предусмотрены AISI 316 или титан.
• Мощность и напряжение: исходная мощность ТЭНа составляет 6 кВт, напряжение не указано → по заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если оставить размеры прежними, новую мощность рассчитывают с учётом среды и нагрузки на оболочку.

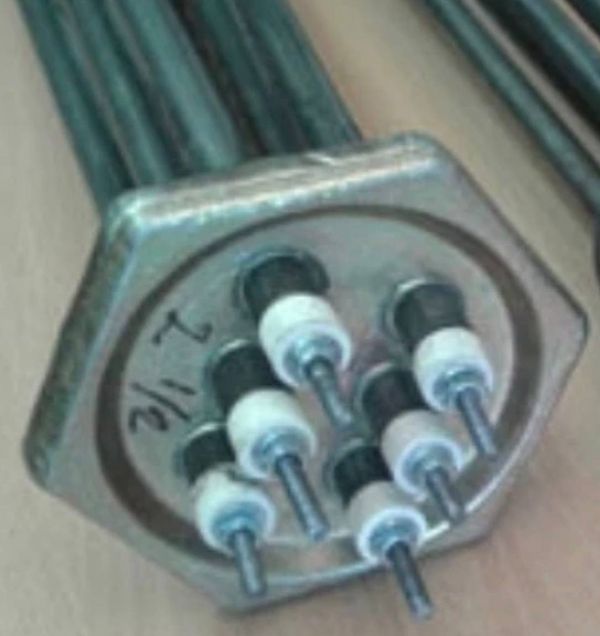

• Крепление: тип крепления в названии ТЭНа 6 кВт не задан → можно выбрать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2 либо фланец.
• Выводы и форма: эти параметры карточкой не определены → можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Для ТЭНа доступны прямая, U-, W-, M- и Г-образная формы, исполнение в виде скрепки, кольца, спирали, оребрённый вариант или форма по эскизу.
• Дополнительное оснащение: встроенная термозащита для исходного ТЭНа в названии не указана → по заказу можно добавить термовыключатель или термостат. Для согласованной формы также задают длину, радиус гиба и межосевое расстояние.

Где используют ТЭН для воды мощностью 6 кВт

Подобные трубчатые ТЭН применяют в промышленных парогенераторах для отпаривания ткани и в промышленных или канальных увлажнителях воздуха. В этих устройствах воду нагревают до кипения, чтобы получить пар для влажно-тепловой обработки материала или увлажнения приточного воздуха. Для заказа ТЭНа мощностью 6 кВт с нержавеющей оболочкой можно отдельно согласовать геометрию, крепление и электрические параметры установки.

Подобные нагреватели также используют в электрокотлах для нагрева воды или антифриза, в промышленных чиллерах для защиты от замерзания водно-гликолевой смеси, в кормозапарниках и электрических пищеварочных котлах для тепловой обработки кормов, а также в кипятильниках пассажирских вагонов для приготовления кипятка. По заказу для воды можно выбрать и другой материал оболочки, если он нужен для конкретной среды.

Что сообщить для подбора исполнения

Для подбора ТЭНа 6 кВт с нержавеющей оболочкой укажите модель водонагревателя и данные старого нагревателя. Если маркировки нет, приложите фото элемента и места его установки: они помогут определить форму и тип крепления, которых в названии карточки нет.

Мощность 6 кВт и материал оболочки уже известны, но для изготовления согласованного исполнения нужны остальные параметры. Отдельно сообщите напряжение, среду и требуемый материал, если предполагается вариант, отличный от указанной нержавеющей стали.

• Маркировка старого ТЭНа, модель водонагревателя или фотография оборудования.
• Фото ТЭНа, его размеры, форма и диаметр трубки.
• Напряжение, тип крепления, межосевое расстояние при наличии и рабочая среда.
