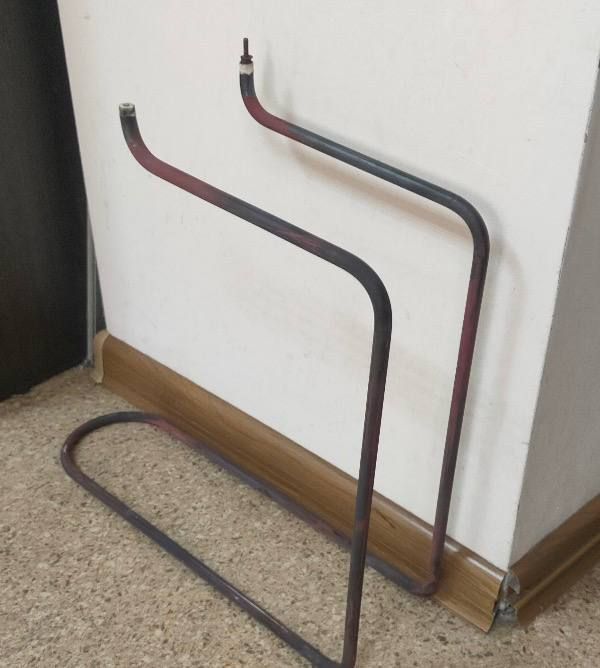

Характеристики
| Назначение в названии | Для шкафа |
|---|---|
| Диаметр нагревателя | 10 мм |
| Мощность | 0,7 кВт |
| Напряжение | 220 В |
Что показывают параметры ТЭН 10 мм, 700 Вт и 220 В
В названии этого ТЭН для шкафа заданы три параметра: диаметр нагревателя 10 мм, мощность 700 Вт и напряжение 220 В. Диаметр оболочки 10 мм задаёт поперечный габарит нагревателя, а пара «700 Вт, 220 В» описывает его электрические параметры. По расчёту ток составляет 3,2 А, сопротивление в рабочем режиме составляет 69,1 Ом. Эти расчётные значения относятся именно к указанной мощности и напряжению и пригодны для сверки с данными старого нагревателя или документацией шкафа. Они не определяют форму, длину и способ установки: таких сведений в названии нет. Поэтому нельзя считать, что ТЭН с подходящими электрическими значениями автоматически совпадёт с посадочным местом. Для выбора исполнения отдельно выясняют размеры узла, форму нагревателя, тип крепления и среду внутри шкафа. Тэн на заказ можно выполнить с согласованными конструктивными параметрами, сохранив или изменив электрические характеристики по требованиям к узлу.
Расчёт по мощности и напряжению
| Расчётный ток | 3,2 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 69,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какие исполнения можно задать для ТЭН 700 Вт
Базовое исполнение, по которому оформлена карточка, имеет диаметр 10 мм, мощность 700 Вт и напряжение 220 В. Конструктивные характеристики, которых нет в названии, согласуют отдельно; для этого ТЭН можно заказать следующие изменения:
- Сейчас способ крепления для ТЭН диаметром 10 мм не указан. Для установки в конкретный шкаф по заказу делаем штуцер с гайкой либо фланец; метрическую или трубную резьбу подбираем под посадочное место. Например, в задании можно указать М14х1,5 или G1/2, если такой размер требуется узлу.
- Для исполнения 700 Вт, 220 В тип и длина выводов не заданы. По заказу предусматриваем контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Укажите нужное подключение и требуемую длину холодной зоны.
- Материал оболочки ТЭН диаметром 10 мм в карточке не указан. По заказу выбираем чёрную сталь, нержавеющую сталь или медь с учётом среды; для конкретного заказа также можно согласовать покрытие цинком или фторопластом.
- У исходного ТЭН указаны 700 Вт и 220 В. Если шкафу нужны иные электрические параметры при тех же габаритах, по заказу рассчитываем новое сочетание мощности и напряжения под заданную среду и нагрузку на оболочку.
- Форма и длина нагревателя в названии не указаны. ТЭН диаметром 10 мм можно выполнить прямым, U-, M-, W-образным, Г-образным, в виде скрепки, кольца, спирали или по эскизу; дополнительно по заказу предусматриваем термовыключатель или термостат.
Как ТЭН размещают в шкафу и что влияет на отказ
В шкафах КРУ, НКУ и релейных шкафах нагреватель размещают внутри корпуса, на DIN-рейке или с настенным креплением, рядом с термостатом либо гигростатом. Для карточки известны диаметр 10 мм, мощность 700 Вт и напряжение 220 В, но не указаны корпус нагревателя, крепёж и наличие вентилятора. Поэтому одних этих трёх значений недостаточно, чтобы подтвердить место установки или взаимозаменяемость с нагревателем конкретного шкафа. Мощность и напряжение сопоставляют с требованиями узла, а диаметр проверяют по свободному месту и конструкции крепления.
В оборудовании с обогревом шкафа нагреватель работает внутри корпуса, где важно не только подключение, но и расположение рядом с термостатом или гигростатом. По описанию оборудования отказ может быть связан с коррозией контактов при длительной конденсации, когда обогрев отключён, либо с перегоранием при отсутствии термостата-ограничителя. Эти причины относятся к работе узла в шкафу и сами по себе не подтверждают причину отказа конкретного ТЭН. В справочнике указан обогреватель распределительного шкафа Rittal; это пример оборудования, а не подтверждение совместимости с данным исполнением 10 мм, 700 Вт, 220 В. В справочнике также приведены модели Artel MD-4218L, Electrolux SurroundCook EOF3H40BX и Hansa BOES684620 для электрических духовых шкафов. Их ТЭН относятся к другим узлам, поэтому эти модели нельзя считать применением или подходящим местом установки рассматриваемого нагревателя.
- Сверьте питание: для этого ТЭН указано 220 В, а его расчётный ток составляет 3,2 А. Эти данные должны соответствовать требованиям шкафа и схеме подключения.
- Проверьте габарит: диаметр нагревателя 10 мм известен, но длина и форма не заданы. Уточните, как он должен располагаться в корпусе и какой участок доступен для крепления.
- Уточните условия управления и установки: узел шкафа может включать термостат или гигростат, но их наличие, положение крепежа и конструкция нагревателя в карточке не описаны.
Как сопоставить параметры с обозначением по ГОСТ 13268-88
При проверке маркировки ТЭН не следует смешивать обозначения длины, диаметра оболочки, мощности и напряжения. В названии этого исполнения указаны диаметр 10 мм, мощность 700 Вт и напряжение 220 В. Для сравнения ниже приведён пример условного обозначения из ГОСТ 13268-88, а не маркировка данного ТЭН:
- В обозначении «ТЭН-25А10/0,25Х127 ГОСТ 13268-88» число 25 соответствует развёрнутой длине 250 мм, а код А указывает длину контактного стержня в заделке 40 мм.
- Число 10 в примере задаёт диаметр оболочки 10 мм. Это совпадает по числовому значению с диаметром нагревателя в карточке, но не доказывает совпадение формы, длины или конструкции конкретного изделия.
- Код 0,25 означает мощность 0,25 кВт, Х обозначает нагреваемую среду вода или слабый раствор щелочей и кислот, а 127 указывает напряжение 127 В. Для рассматриваемого ТЭН в каталоге указаны другие электрические параметры: 700 Вт и 220 В.
- Развёрнутая длина в примере относится к длине трубки до изгиба; габариты после гибки описывают размеры, необходимые для размещения в узле. Для ТЭН диаметром 10 мм обе величины важно отличать друг от друга, если требуется изогнутая форма.
Что сверить для заказа ТЭН 10 мм, 700 Вт, 220 В
Для заказа исполнения, указанного в карточке, проверьте по маркировке или документации шкафа три исходных параметра: диаметр нагревателя 10 мм, мощность 700 Вт и напряжение 220 В. Если на старом ТЭН маркировка отсутствует, передайте его длину и форму, а для изогнутого исполнения укажите развёрнутую длину и габариты после гибки. Диаметр сам по себе не задаёт длину и не показывает, поместится ли нагреватель в корпусе.
Для выбора конструкции сообщите среду внутри шкафа и условия обдува, если он есть. Также укажите, как ТЭН крепится в узле: штуцером с резьбой, гайкой или фланцем, и какие размеры есть у посадочного места. Для подключения важны тип выводов и необходимая длина контактного стержня или проводов. Эти данные не указаны в названии изделия, поэтому их нужно согласовать отдельно для конкретного шкафа.
Если вместо образца есть чертёж, приложите его с размерами нагревателя, положением крепления и выводов. Изготовление по чертежу заказчика позволяет задать форму и размещение, но не меняет автоматически электрические параметры карточки: диаметр 10 мм, мощность 700 Вт и напряжение 220 В следует указать отдельно как требуемые либо обозначить, что их нужно пересчитать. Так ТЭН по размерам будет описан не только по габариту, но и по питанию, среде и способу установки.
Вопросы
Можно ли сделать ТЭН 10 мм, 700 Вт, 220 В с другой резьбой или креплением?
Да. Для этого ТЭН по заказу выбирают штуцер с гайкой либо фланец, а размер резьбы задают по посадочному месту шкафа. В названии указаны диаметр 10 мм, мощность 700 Вт и напряжение 220 В, но тип крепления не указан.
Можно ли изменить выводы или длину контактного стержня?
Да, для исполнения 10 мм, 700 Вт, 220 В можно заказать контактный стержень с резьбой и гайками либо провода в термостойкой изоляции. Длина выводов в названии не задана, поэтому её указывают отдельно.
Можно ли оставить диаметр 10 мм, но изменить мощность или напряжение?
По заказу можно рассчитать другое сочетание мощности и напряжения под заданные размеры и среду. Сейчас в карточке указаны 700 Вт и 220 В; при изменении мощности пересчитывают нагрузку на оболочку.
Можно ли изготовить ТЭН 10 мм, 700 Вт, 220 В по старому образцу без маркировки?
Да, но диаметра 10 мм недостаточно для описания всего изделия. Для заказа также нужны форма и длина нагревателя, параметры крепления, выводов, среды, а электрические значения 700 Вт и 220 В следует подтвердить отдельно.
Можно ли использовать ТЭН 700 Вт, 220 В в другой среде?
Среда для изделия в названии не указана. Для ТЭН диаметром 10 мм сообщите, где он будет работать: в воздухе внутри шкафа и будет ли обдув; материал оболочки и мощность согласуют с условиями применения.
Подойдёт ли этот ТЭН для моего оборудования?
В карточке указаны диаметр 10 мм, мощность 700 Вт и напряжение 220 В. Наличие в справочнике обогревателя шкафа Rittal или моделей Artel MD-4218L, Electrolux SurroundCook EOF3H40BX и Hansa BOES684620 не подтверждает совместимость. Сопоставьте параметры, форму и крепление с узлом своего оборудования.
